WIFI转串口高速模块VIP免费

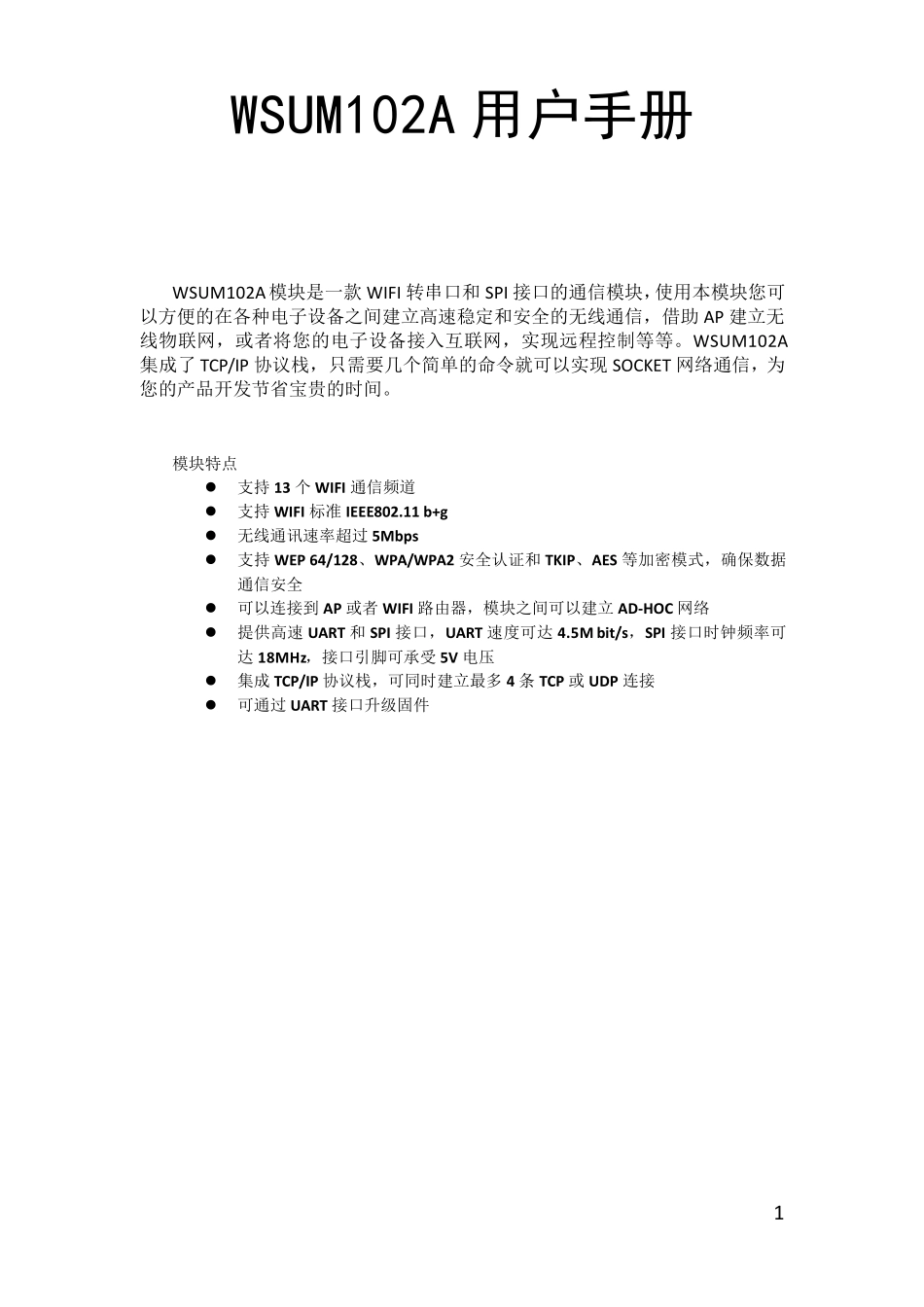

1WSUM102A 用户手册W SUM102A模块是一款W IFI 转串口和SPI 接口的通信模块，使用本模块您可以方便的在各种电子设备之间建立高速稳定和安全的无线通信，借助AP 建立无线物联网，或者将您的电子设备接入互联网，实现远程控制等等。W SUM102A集成了TCP/IP 协议栈，只需要几个简单的命令就可以实现SOCKET 网络通信，为您的产品开发节省宝贵的时间。模块特点支持13 个WIFI 通信频道支持WIFI 标准IEEE802.11 b+g无线通讯速率超过5Mbps支持WEP 64/128、WPA/WPA2 安全认证和TKIP、AES 等加密模式，确保数据通信安全可以连接到 AP 或者WIFI 路由器，模块之间可以建立AD-HOC 网络提供高速UART 和SPI 接口，UART 速度可达 4.5M bit/s，SPI 接口时钟频率可达 18MHz，接口引脚可承受 5V 电压集成TCP/IP 协议栈，可同时建立最多 4 条 TCP 或UDP 连接可通过UART 接口升级固件21 概述1.1 产品应用W SUM102A 主要应用于低端平台通过W IFI 连接互联网以及在小范围内代替数据线缆建立数据通信网络等等。下面是 W SUM102A连接到互联网和 AD-HOC网络的示意图。用户通过W SUM102A 连接到互联网示意图W SUM102A 建立AD-HOC 网络示意图31.2 模块参数名称参数WIFI 协议IEEE 802.11b(2.4GHz，11Mbps)IEEE 802.11g(2.4GHz，54Mbps)频率范围2.412-2.484GHz发射功率(最小)12 dBm@54Mbps灵敏度(最小)-68dBm @54Mbps工作电流最小：250mA；最大：400mA尺寸48mm*30mm通信速率发送：>4Mbps接收：>5Mbps收发：>5Mbps（测试环境：SPI 接口，CLK = 18MHz）通信距离1dBi 板载陶瓷天线：>20m2dBi 外置全向天线：>50m（测试环境：户外开阔地模块间通信）41.3 术语、简写及名词解释名称说明命令包用户发送到模块的各种数据包命令数据包模块发送给用户的数据包，用户发送命令到模块时，有些命令会返回命令数据包给用户，比如CMD_SCAN为扫描附近可见AP 和AD-HOC 的命令，每扫描到一个就会返回一个命令数据包，扫描结束后会返回一个命令状态包。命令状态包模块发送给用户的数据包，模块接收到的任何命令在执行完毕后都会返回一个命令状态包，以表示命令的执行情况，命令状态包和上面提到的两种数据包有所区别:1) 此 数据包中 CMD 字 段 最 高 位 为1, 如CMD_SCAN 命令值为0x03，执行此命令返回的命令状态包中 CMD 字段为0x83。2) 此数据包数据部分固定为4 字节，定义分两种情况：第一种情况在...
