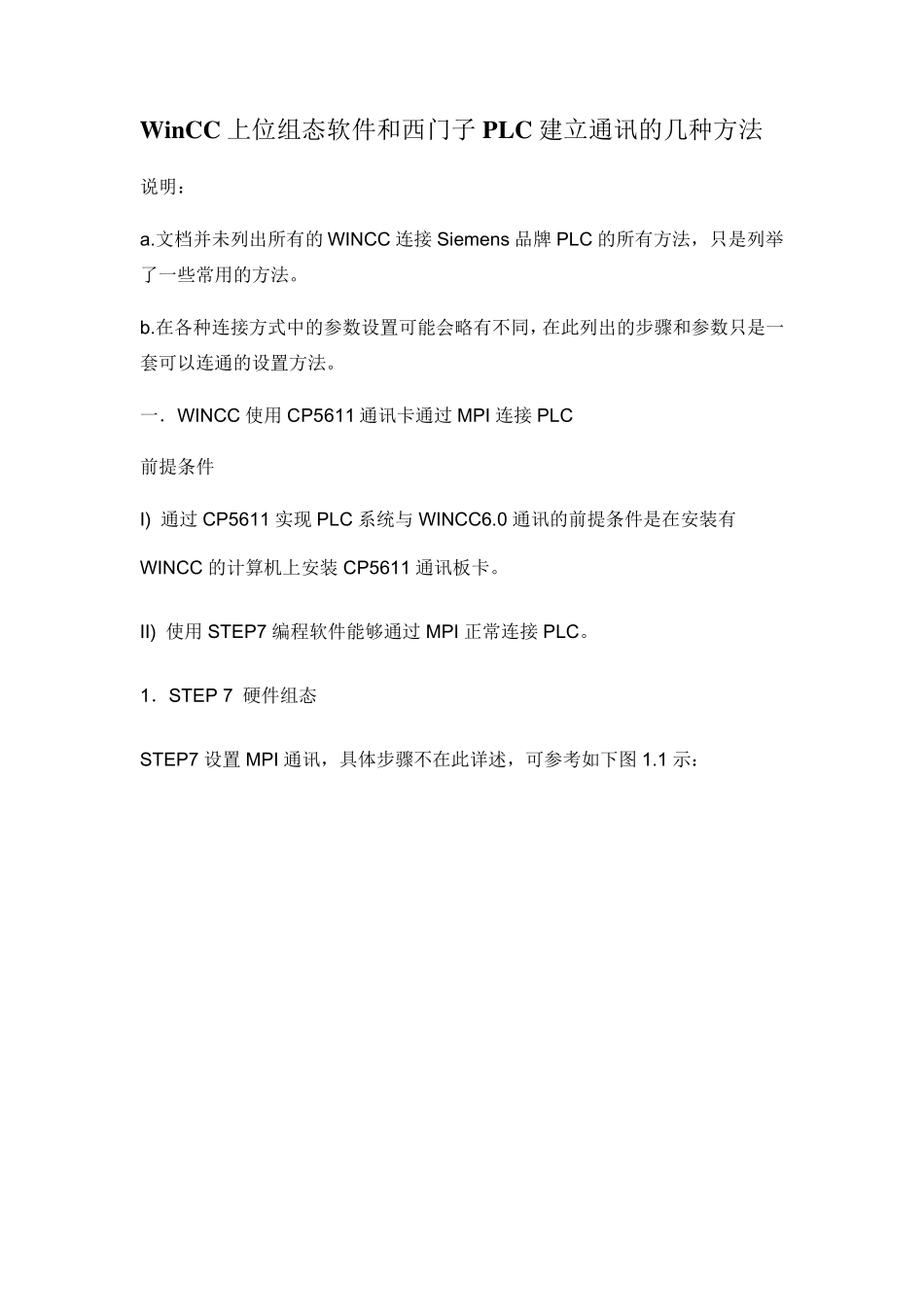

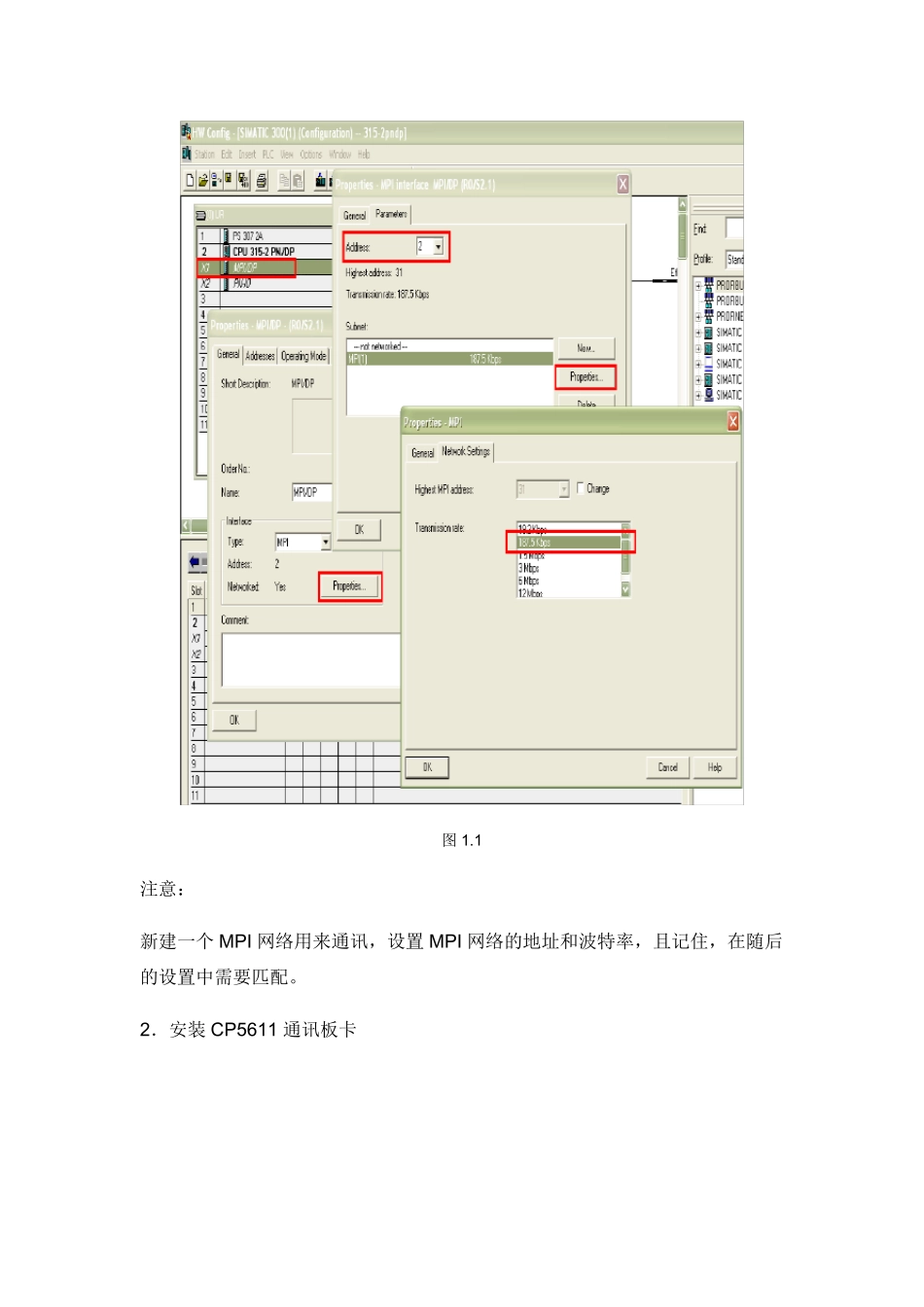

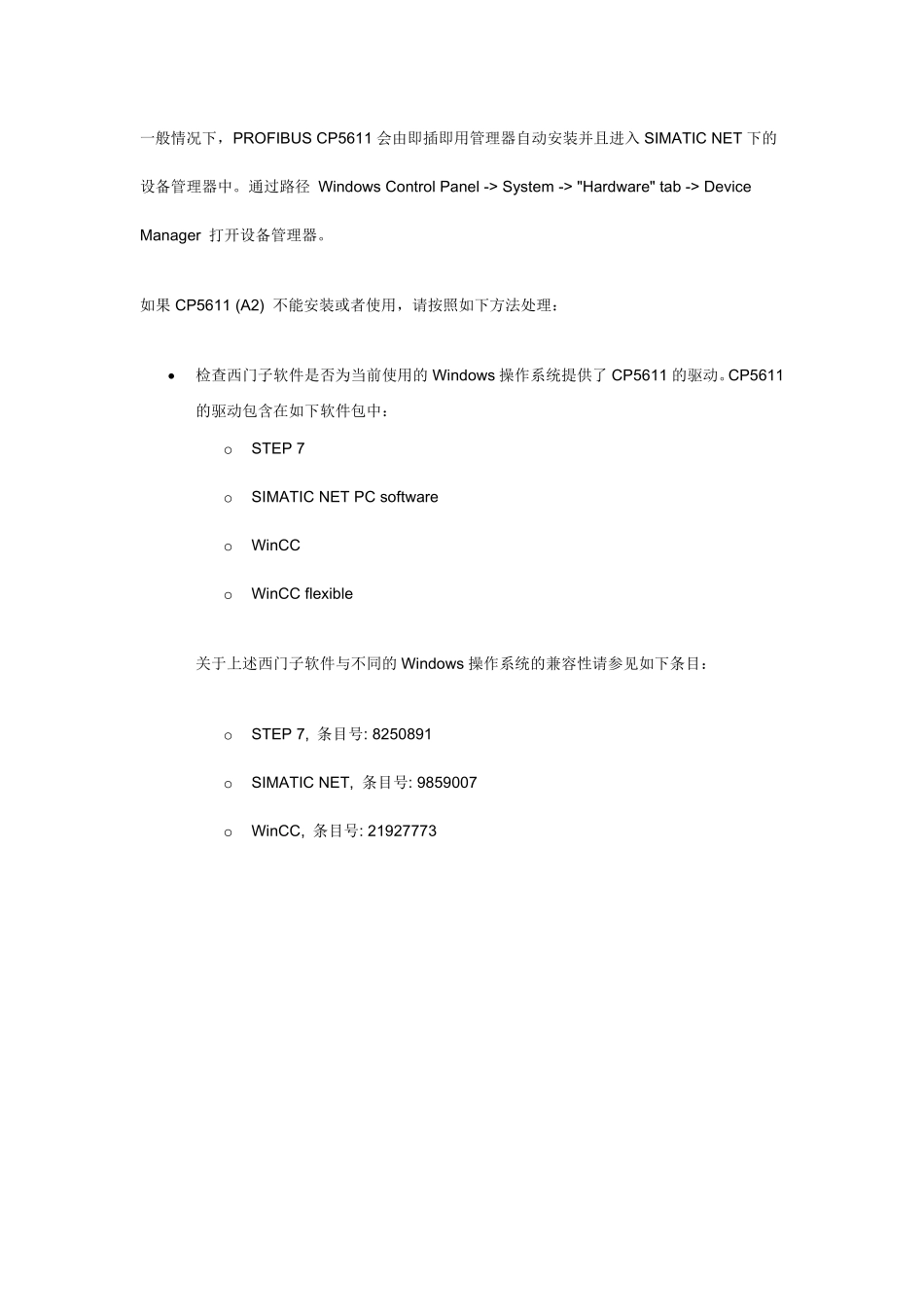

Win CC 上位组态软件和西门子PLC 建立通讯的几种方法 说明: a.文档并未列出所有的WINCC 连接Siemens 品牌PLC 的所有方法,只是列举了一些常用的方法。 b.在各种连接方式中的参数设置可能会略有不同,在此列出的步骤和参数只是一套可以连通的设置方法。 一.WINCC 使用CP5611 通讯卡通过 MPI 连接PLC 前提条件 I) 通过 CP5611 实现 PLC 系统与 WINCC6.0 通讯的前提条件是在安装有WINCC 的计算机上安装 CP5611 通讯板卡。 II) 使用STEP7 编程软件能够通过 MPI 正常连接PLC。 1.STEP 7 硬件组态 STEP7 设置 MPI 通讯,具体步骤不在此详述,可参考如下图 1.1 示: 图1.1 注意: 新建一个MPI 网络用来通讯,设置MPI 网络的地址和波特率,且记住,在随后的设置中需要匹配。 2.安装 CP5611 通讯板卡 一般情况下,PROFIBUS CP5611 会由即插即用管理器自动安装并且进入SIMATIC NET 下的设备管理器中。通过路径 Windows Control Panel -> System -> "Hardware" tab -> Device Manager 打开设备管理器。 如果 CP5611 (A2) 不能安装或者使用,请按照如下方法处理: • 检查西门子软件是否为当前使用的Windows 操作系统提供了 CP5611 的驱动。CP5611的驱动包含在如下软件包中: o STEP 7 o SIMATIC NET PC software o WinCC o WinCC flexible 关于上述西门子软件与不同的Windows 操作系统的兼容性请参见如下条目: o STEP 7, 条目号: 8250891 o SIMATIC NET, 条目号: 9859007 o WinCC, 条目号: 21927773 • 检查CP5611 是否被设备管理器识别。 图 01 • 如果在设备管理器下 CP5611 的图标带有黄色的问号或者感叹号,这说明没有给CP5611 安装驱动。在这种情况下,请手动查阅目录 C:\Window s\inf 或者 C:\WINNT\inf,驱动的信息(oem**.inf)会包含在这些目录中。 • 完全卸载 CP5611. 请参见如下方法: o 通过设备管理器卸载 CP5611。 o 打开注册表 Window s START menu -> Run -> "regedit",删除下面路径中所有CP5611 的条目: HKEY_LOCAL_MACHINE\SOFTWARE\Siemens\SINEC\LogDevices o 重新启动计算机,以便再次安装CP561 • 请注意CP5611 (6GK1561-1AA00) 和CP5611 A2 (6GK1561-1AA01)支持的PCI 的标准。CP5611 支持PCI V2.1,即它可以安装在 5V,33MHz 的PCI 插槽上。CP5611 A2也可以支持PCI ...
