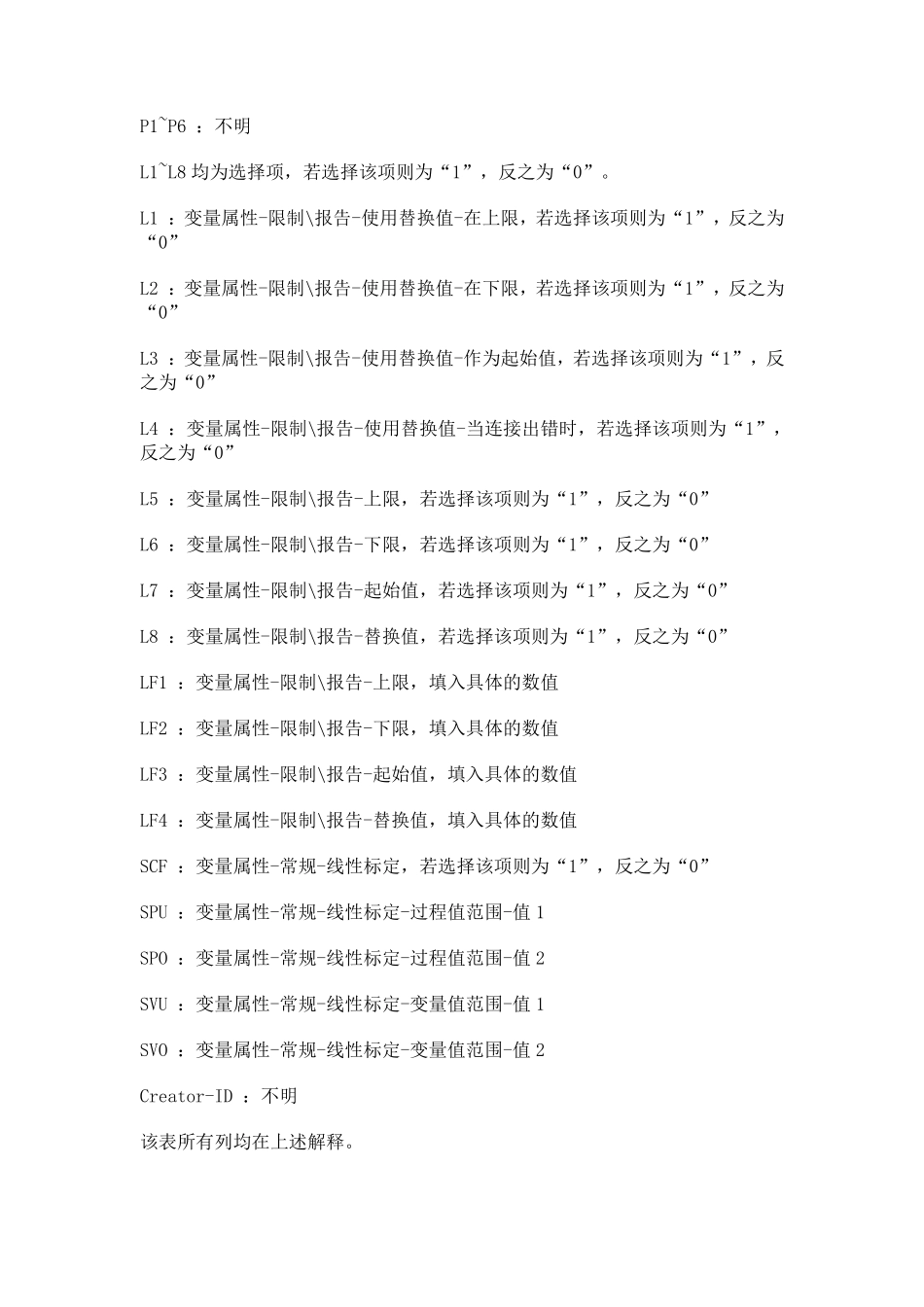

WinCC 入门-工具之TAG Export Import 2009-07-24 17:13 TAG Export Import 是向WinCC 中导入导出变量的工具，在变量数目多的情况下极具优势。 TAG Export Import 并不是安装WinCC 的标准配置，需要从WinCC 安装文件中选择安装，具体路径\WinCC\setup\Products\SC_SMARTTOOLS\Setup.exe 。 安装好后在 开始\SIMATIC\WinCC\Tools\TAG Export Import 运行程序。具体应用在此不予累述。 工具一共会导入导出的三个文件，其中第三个文档“ 文件名_vex.csv” 的各列含义如下： 'Varname ：变量名 Conn ：变量连接。内部变量为“*”，外部变量为具体连接名 Group ：变量组。若无具体分组则为“*” Spec ：变量属性-常规-地址。内部变量为“*” Flag ：标志位。一般为“0“ CTyp ：变量属性-常规-数据类型。由数字 1~13 代替，二进制变量~文本参考。 1-二进制变量 2-有符号 8 位数 3-无符号 8 位数 4-有符号 16 位数 5-无符号 16 位数 6-有符号 32 位数 7-无符号 32 位数 8-浮点数32位 IEEE 754 9-浮点数64 位 IEEE 754 10-文本变量8 位字符集 11-文本变量16 为字符集 12-原始数据类型 13-文本参考 CLen ：变量属性-常规-长度。 CPro ：变量属性-常规-更新方式。内部变量： 项目范围内更新为“2“ ; 本地计算机更新为“8194” 外部变量： 项目范围内更新为“4” CFor ：变量属性-常规-改变格式。由数字 0~ 代替，ByteToUnsignedByte~ByteToExcessDword P1~P6 ：不明 L1~L8 均为选择项，若选择该项则为“1”，反之为“0”。 L1 ：变量属性-限制\报告-使用替换值-在上限，若选择该项则为“1”，反之为“0” L2 ：变量属性-限制\报告-使用替换值-在下限，若选择该项则为“1”，反之为“0” L3 ：变量属性-限制\报告-使用替换值-作为起始值，若选择该项则为“1”，反之为“0” L4 ：变量属性-限制\报告-使用替换值-当连接出错时，若选择该项则为“1”，反之为“0” L5 ：变量属性-限制\报告-上限，若选择该项则为“1”，反之为“0” L6 ：变量属性-限制\报告-下限，若选择该项则为“1”，反之为“0” L7 ：变量属性-限制\报告-起始值，若选择该项则为“1”，反之为“0” L8 ：变量属性-限制\报告-替换值，若选择该项则为“1”，反之为“0” LF1 ：变量属性-限制\报告-上限，填入具体的数值 LF2 ：变量属性-限制\报告-下限，填入具体的数值 LF3 ...
