WINCC报表详解VIP免费

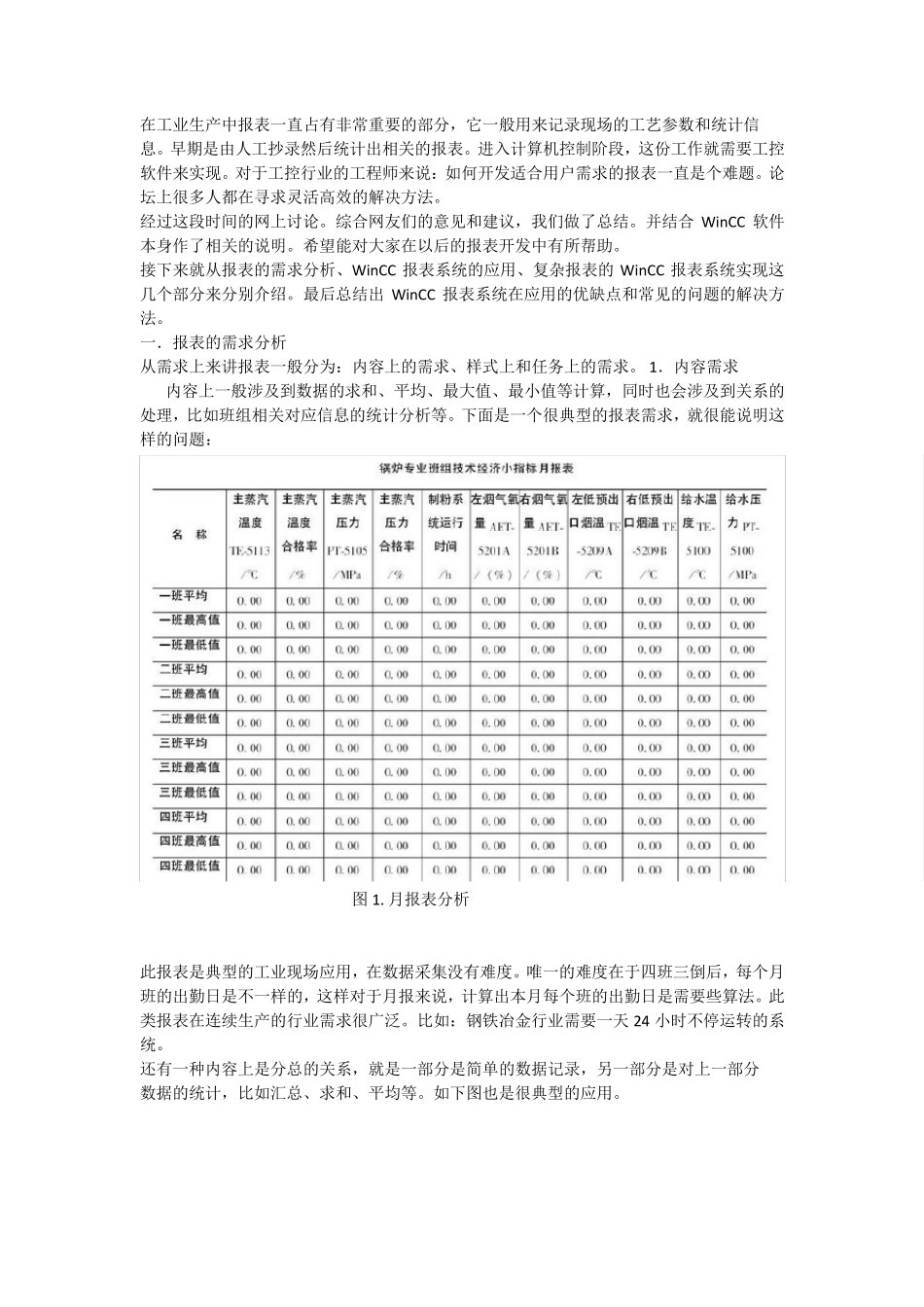

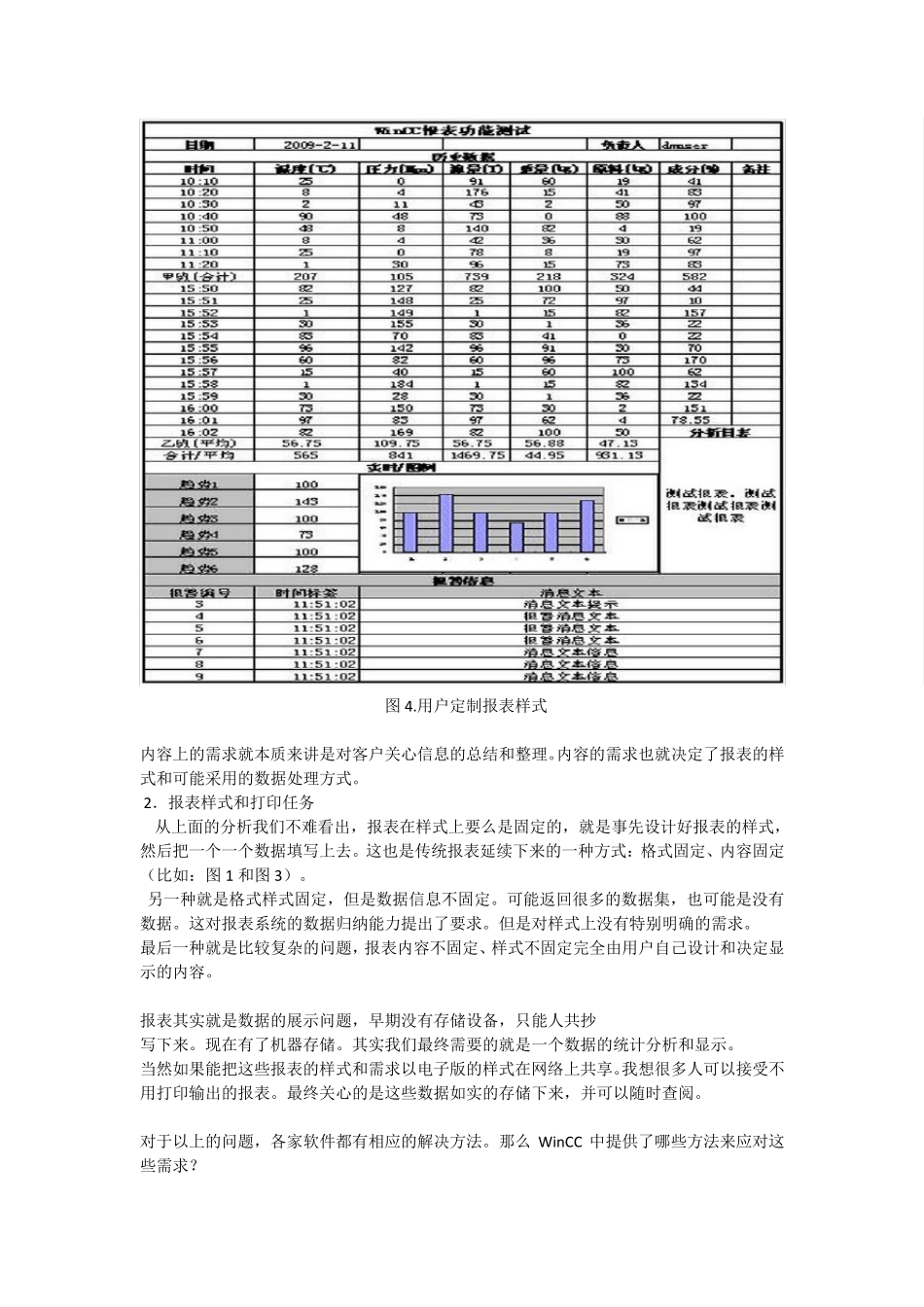

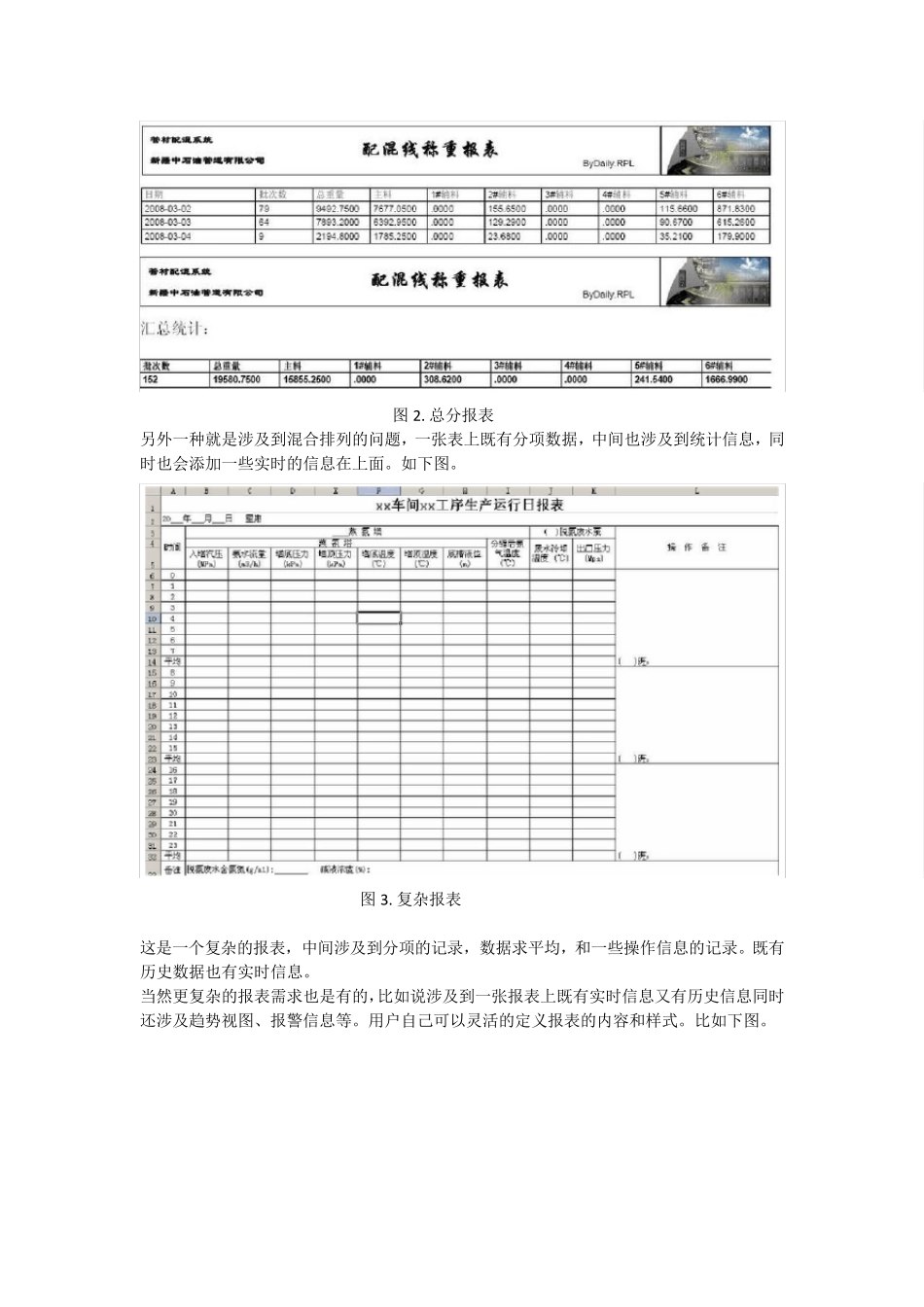

在工业生产中报表一直占有非常重要的部分，它一般用来记录现场的工艺参数和统计信 息。早期是由人工抄录然后统计出相关的报表。进入计算机控制阶段，这份工作就需要工控软件来实现。对于工控行业的工程师来说：如何开发适合用户需求的报表一直是个难题。论坛上很多人都在寻求灵活高效的解决方法。 经过这段时间的网上讨论。综合网友们的意见和建议，我们做了总结。并结合 Win CC 软件本身作了相关的说明。希望能对大家在以后的报表开发中有所帮助。 接下来就从报表的需求分析、Win CC 报表系统的应用、复杂报表的 Win CC 报表系统实现这几个部分来分别介绍。最后总结出 Win CC 报表系统在应用的优缺点和常见的问题的解决方法。 一．报表的需求分析 从需求上来讲报表一般分为：内容上的需求、样式上和任务上的需求。 1．内容需求 内容上一般涉及到数据的求和、平均、最大值、最小值等计算，同时也会涉及到关系的处理，比如班组相关对应信息的统计分析等。下面是一个很典型的报表需求，就很能说明这样的问题： 图 1. 月报表分析 此报表是典型的工业现场应用，在数据采集没有难度。唯一的难度在于四班三倒后，每个月班的出勤日是不一样的，这样对于月报来说，计算出本月每个班的出勤日是需要些算法。此类报表在连续生产的行业需求很广泛。比如：钢铁冶金行业需要一天 24 小时不停运转的系统。 还有一种内容上是分总的关系，就是一部分是简单的数据记录，另一部分是对上一部分 数据的统计，比如汇总、求和、平均等。如下图也是很典型的应用。 图2. 总分报表 另外一种就是涉及到混合排列的问题，一张表上既有分项数据，中间也涉及到统计信息，同时也会添加一些实时的信息在上面。如下图。 图3. 复杂报表 这是一个复杂的报表，中间涉及到分项的记录，数据求平均，和一些操作信息的记录。既有历史数据也有实时信息。 当然更复杂的报表需求也是有的，比如说涉及到一张报表上既有实时信息又有历史信息同时还涉及趋势视图、报警信息等。用户自己可以灵活的定义报表的内容和样式。比如下图。 图4.用户定制报表样式 内容上的需求就本质来讲是对客户关心信息的总结和整理。内容的需求也就决定了报表的样式和可能采用的数据处理方式。 2．报表样式和打印任务 从上面的分析我们不难看出，报表在样式上要么是固定的，就是事先设计好报表的样式，然后把一个一个数据填写上去。这也是传统报表延续下来的一种方式：格式固定、内...
