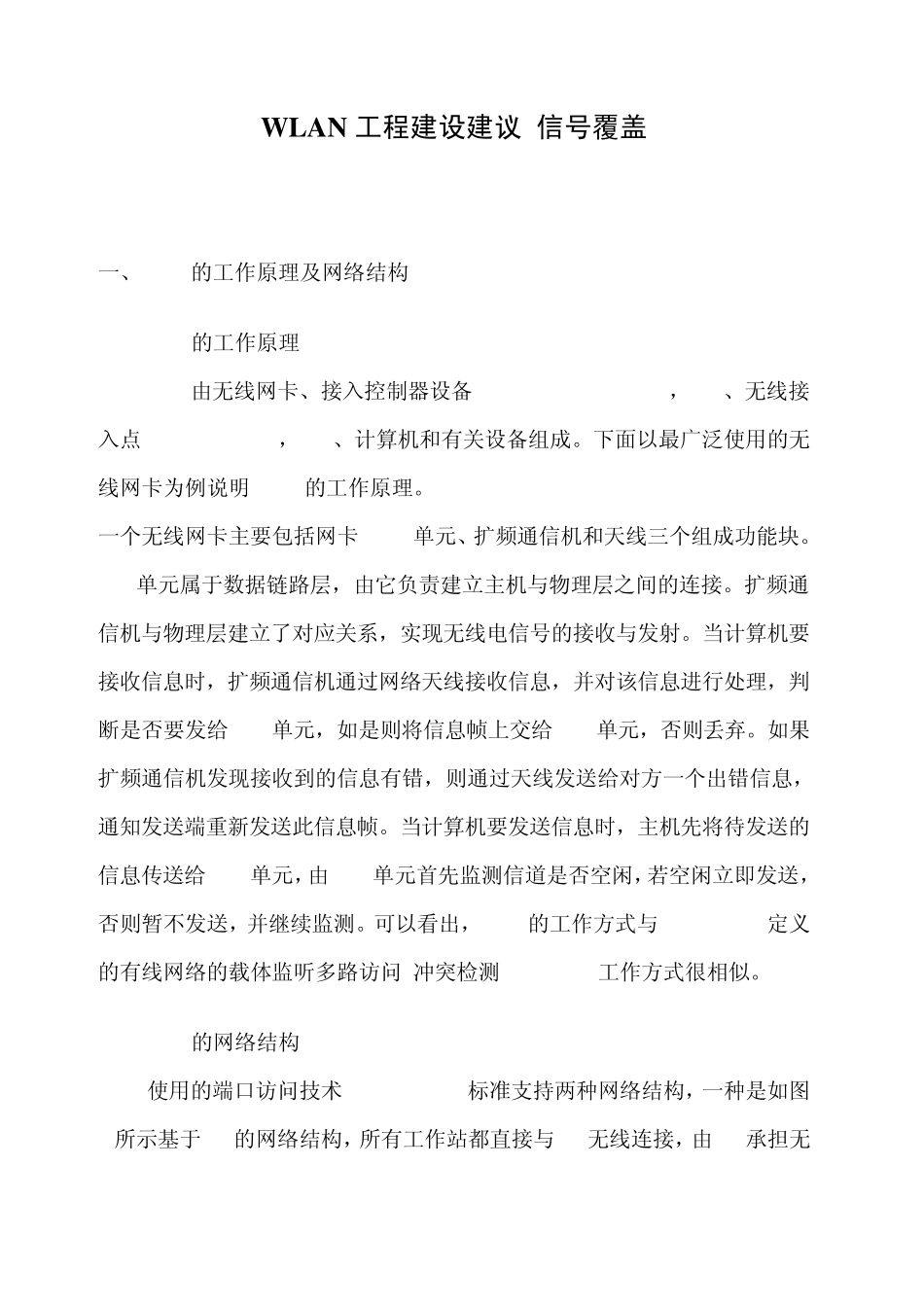

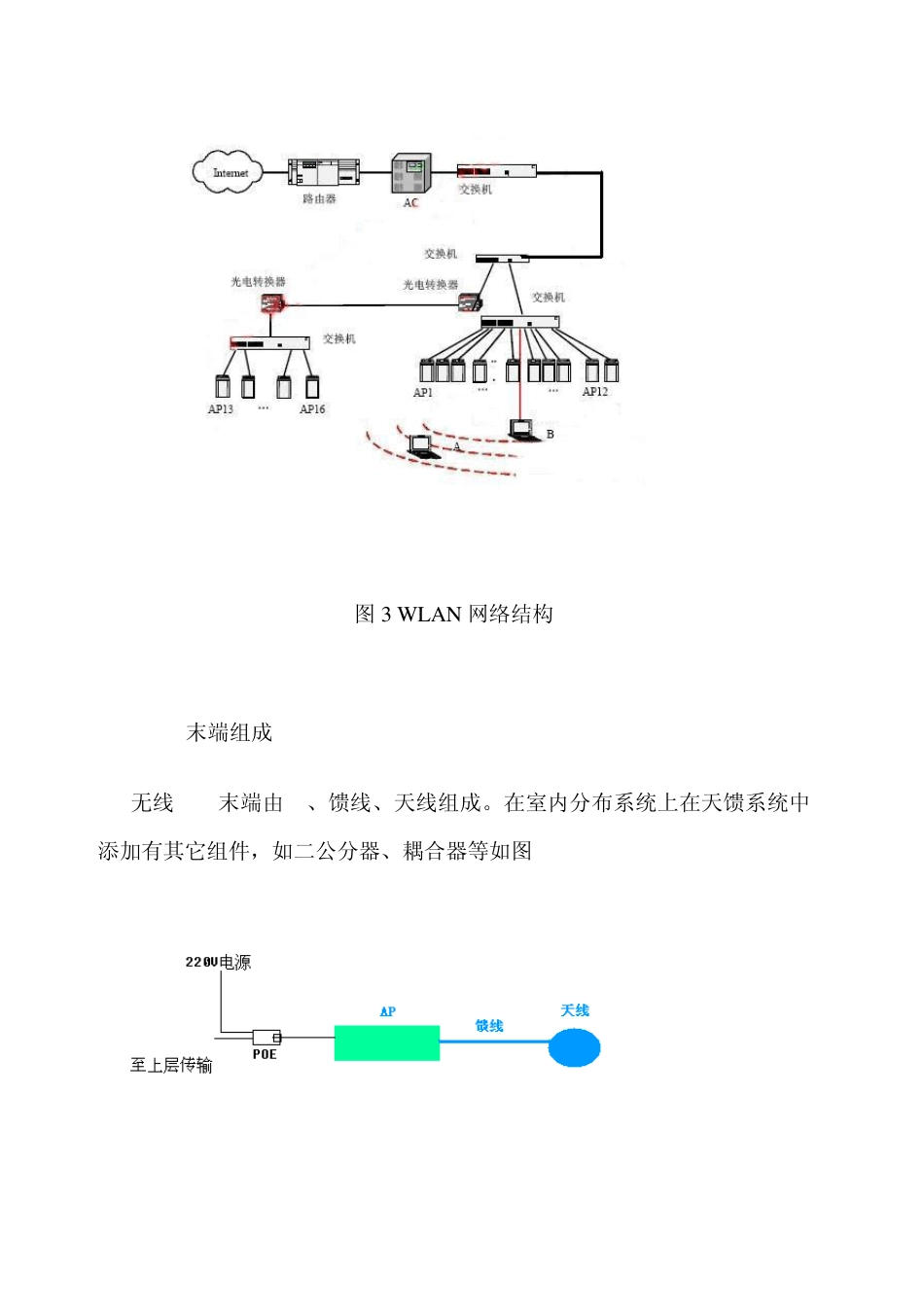

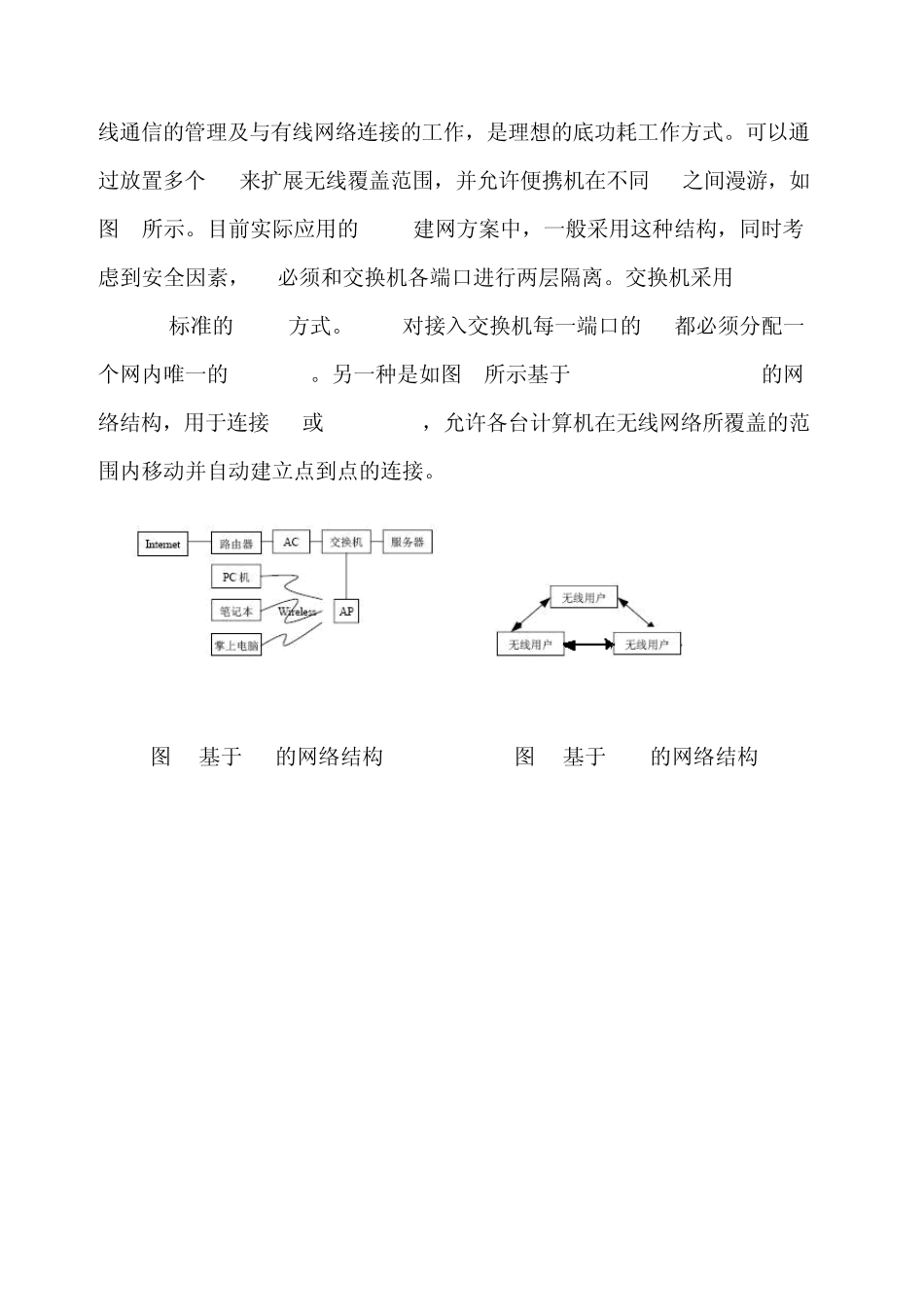

W LAN 工程建设建议-信号覆盖 一、WLAN的工作原理及网络结构 1.1 WLAN的工作原理 WLAN由无线网卡、接入控制器设备(Access Controller，AC)、无线接入点(Access Point，AP)、计算机和有关设备组成。下面以最广泛使用的无线网卡为例说明 WLAN的工作原理。 一个无线网卡主要包括网卡(NIC)单元、扩频通信机和天线三个组成功能块。NIC单元属于数据链路层，由它负责建立主机与物理层之间的连接。扩频通信机与物理层建立了对应关系，实现无线电信号的接收与发射。当计算机要接收信息时，扩频通信机通过网络天线接收信息，并对该信息进行处理，判断是否要发给 NIC单元，如是则将信息帧上交给 NIC单元，否则丢弃。如果扩频通信机发现接收到的信息有错，则通过天线发送给对方一个出错信息，通知发送端重新发送此信息帧。当计算机要发送信息时，主机先将待发送的信息传送给 NIC单元，由 NIC单元首先监测信道是否空闲，若空闲立即发送，否则暂不发送，并继续监测。可以看出，WLAN的工作方式与 IEEE802.3定义的有线网络的载体监听多路访问/冲突检测(CSMA/CD)工作方式很相似。 1.2 WLAN的网络结构 WLAN使用的端口访问技术 IEEE 802.11标准支持两种网络结构，一种是如图1所示基于 AP的网络结构，所有工作站都直接与 AP无线连接，由 AP承担无线通信的管理及与有线网络连接的工作，是理想的底功耗工作方式。可以通过放置多个 AP来扩展无线覆盖范围，并允许便携机在不同 AP之间漫游，如图 2所示。目前实际应用的WLAN建网方案中，一般采用这种结构，同时考虑到安全因素，AP必须和交换机各端口进行两层隔离。交换机采用 IEEE 802.1Q标准的VLAN方式。VLAN对接入交换机每一端口的AP都必须分配一个网内唯一的VLAN ID。另一种是如图 2所示基于 p2p(Peer to Peer)的网络结构，用于连接PC或 POCKET PC，允许各台计算机在无线网络所覆盖的范围内移动并自动建立点到点的连接。 图 1 基于 AP的网络结构 图 2 基于 p2p的网络结构 图3 W LAN 网络结构 1.3 WLAN末端组成 无线WLAN末端由AP、馈线、天线组成。在室内分布系统上在天馈系统中添加有其它组件，如二公分器、耦合器等如图 信号发射与接收主要取决于天馈系统，数据由AP进行处理。严格上馈线与天线选择更重要，天馈系统如同大门为数据传输开辟通道，送发入AP，所以AP与天馈系统要相匹配。如：1、AP与馈线的特性阻抗不匹配就会在馈线中形成驻波，即驻波比过大阻碍信号发送...
