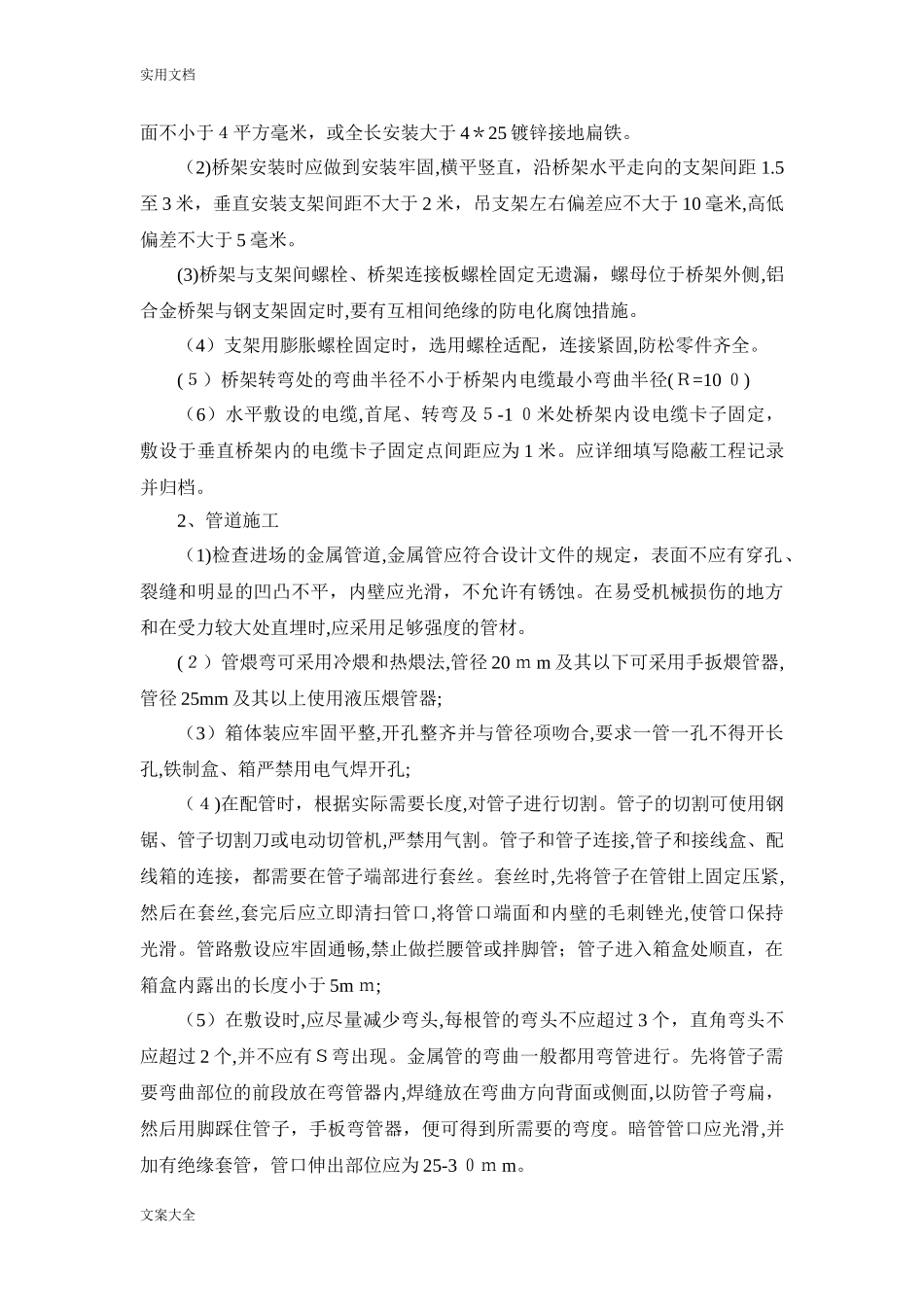

实用文档6.3弱电工程6.3.1广播系统1、电气配线及配管施工方法同强电工程电气配线配管施工。2、广播系统设备安装(1)广播系统配管、配线注意屏蔽,使用屏蔽电缆中间严禁接头。(2)使用屏蔽电缆与设备、接头连接时注意屏蔽层的连接,连接时采用焊接,严禁采用扭接和绕接。焊接就牢固、美观、可靠。(3)系统接线时,应对每个端子进行编号,编号可用编号笔写在塑料导管上。每一输出线末端应挂上标志牌,说明导线去向、线路编号。(4)明装壁挂式音箱,根据设计要求的高度和角度位置预先设置胀管螺栓或埋吊挂件。(5)设置在吊顶内嵌入式喇叭,将引线用端子与盒内导线连接好,用手托着喇叭使其与顶棚贴紧,用螺丝将喇叭固定在吊顶支架上。当采用弹簧固定喇叭时,将喇叭托入吊顶内再连接弹簧,将喇叭罩勾住并使用其紧贴在顶棚上,并找正位置。(6)当大型机柜采用槽钢基础时,应先检查槽钢基础是否平直,其尺寸是否满足机柜尺寸。(7)设有收扩音、录音机、激光唱片等组合音响设备系统时,应根据提供设备的厂方技术要求,逐台将各设备装入机柜,上好螺栓,固定平整。(8)采用专用导线将各设备进行连接好,各支路导线线头压接好,设备及屏蔽线应压接好保护地线。(9)设备安装完后,调试前应将电源开头置于断开益位置,各设备采取单独试运转后,然后整个系统进行统调,调试完毕后经过有关人员进行验收后交付使用。3、火灾事故广播、消防电梯、防火控制系统装置调试(1)系统调试应在系统设备安装完毕、通电正常之后进行。(2)应对各个广播喇叭进行音质试听,并根据试听的结果进行调试。6.3.2计算机系统本项目包括军网计算机系统。1、线缆、线架施工(1)桥架间连接板两端要有铜芯接地线,并与接地端的镀锌扁钢相连,最小截文案大全实用文档面不小于4平方毫米,或全长安装大于4*25镀锌接地扁铁。(2)桥架安装时应做到安装牢固,横平竖直,沿桥架水平走向的支架间距1.5至3米,垂直安装支架间距不大于2米,吊支架左右偏差应不大于10毫米,高低偏差不大于5毫米。(3)桥架与支架间螺栓、桥架连接板螺栓固定无遗漏,螺母位于桥架外侧,铝合金桥架与钢支架固定时,要有互相间绝缘的防电化腐蚀措施。(4)支架用膨胀螺栓固定时,选用螺栓适配,连接紧固,防松零件齐全。(5)桥架转弯处的弯曲半径不小于桥架内电缆最小弯曲半径(R=100)(6)水平敷设的电缆,首尾、转弯及5-10米处桥架内设电缆卡子固定,敷设于垂直桥架内的电缆卡子固定点间距应为1米。应详细填写隐蔽工程记录并归档。2、管道施工(1)检查进场的金属管道,金属管应符合设计文件的规定,表面不应有穿孔、裂缝和明显的凹凸不平,内壁应光滑,不允许有锈蚀。在易受机械损伤的地方和在受力较大处直埋时,应采用足够强度的管材。(2)管煨弯可采用冷煨和热煨法,管径20mm及其以下可采用手扳煨管器,管径25mm及其以上使用液压煨管器;(3)箱体装应牢固平整,开孔整齐并与管径项吻合,要求一管一孔不得开长孔,铁制盒、箱严禁用电气焊开孔;(4)在配管时,根据实际需要长度,对管子进行切割。管子的切割可使用钢锯、管子切割刀或电动切管机,严禁用气割。管子和管子连接,管子和接线盒、配线箱的连接,都需要在管子端部进行套丝。套丝时,先将管子在管钳上固定压紧,然后在套丝,套完后应立即清扫管口,将管口端面和内壁的毛刺锉光,使管口保持光滑。管路敷设应牢固通畅,禁止做拦腰管或拌脚管;管子进入箱盒处顺直,在箱盒内露出的长度小于5mm;(5)在敷设时,应尽量减少弯头,每根管的弯头不应超过3个,直角弯头不应超过2个,并不应有S弯出现。金属管的弯曲一般都用弯管进行。先将管子需要弯曲部位的前段放在弯管器内,焊缝放在弯曲方向背面或侧面,以防管子弯扁,然后用脚踩住管子,手板弯管器,便可得到所需要的弯度。暗管管口应光滑,并加有绝缘套管,管口伸出部位应为25-30mm。文案大全实用文档(6)金属管连接应牢靠,密封应良好,两管口应对准。套接的短套管或带螺纹的管接头的长度,不应小于金属管外径的2.2倍。金属管的连接采用短套接时,施工简单方便;采用管接头螺纹连接则较美观,可保证金属管连接后的强度。金属管进入信息插座的接线盒后,暗埋管可用焊接固定,管口进入...
