WSM逆变式直流脉冲氩弧焊机使用说明书VIP免费

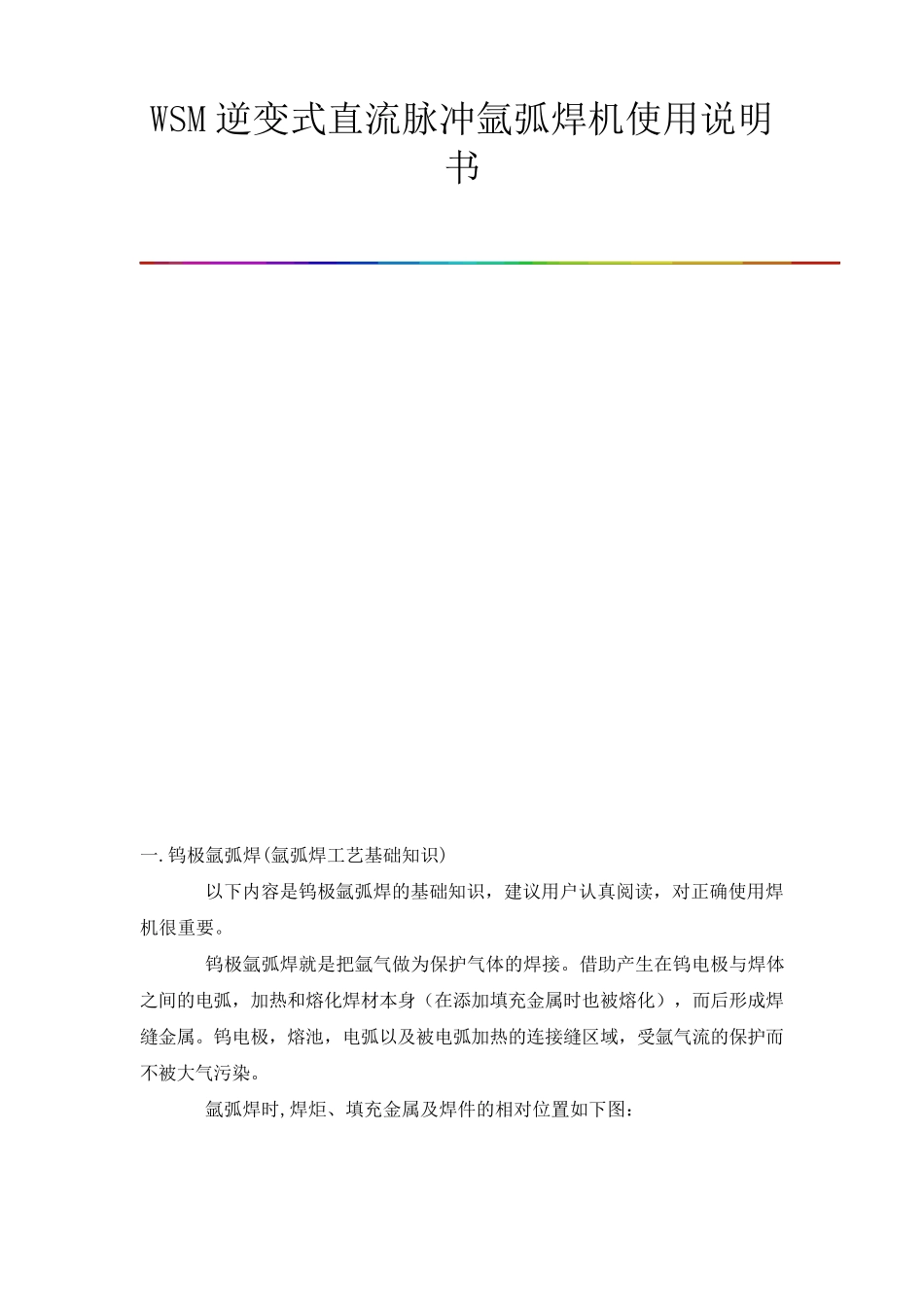

WSM逆变式直流脉冲氩弧焊机使用说明书_第1页
1/17

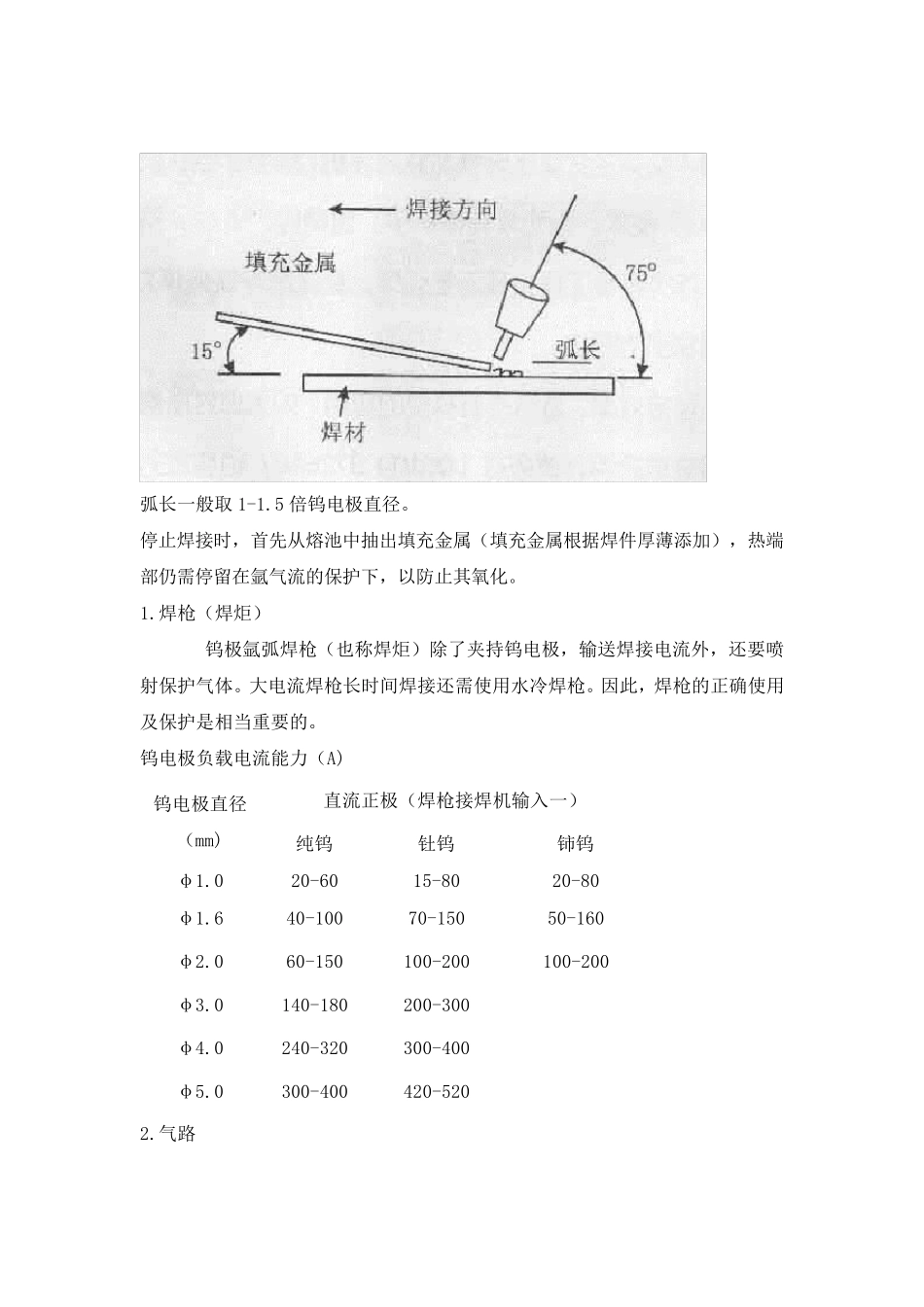

WSM逆变式直流脉冲氩弧焊机使用说明书_第2页
2/17

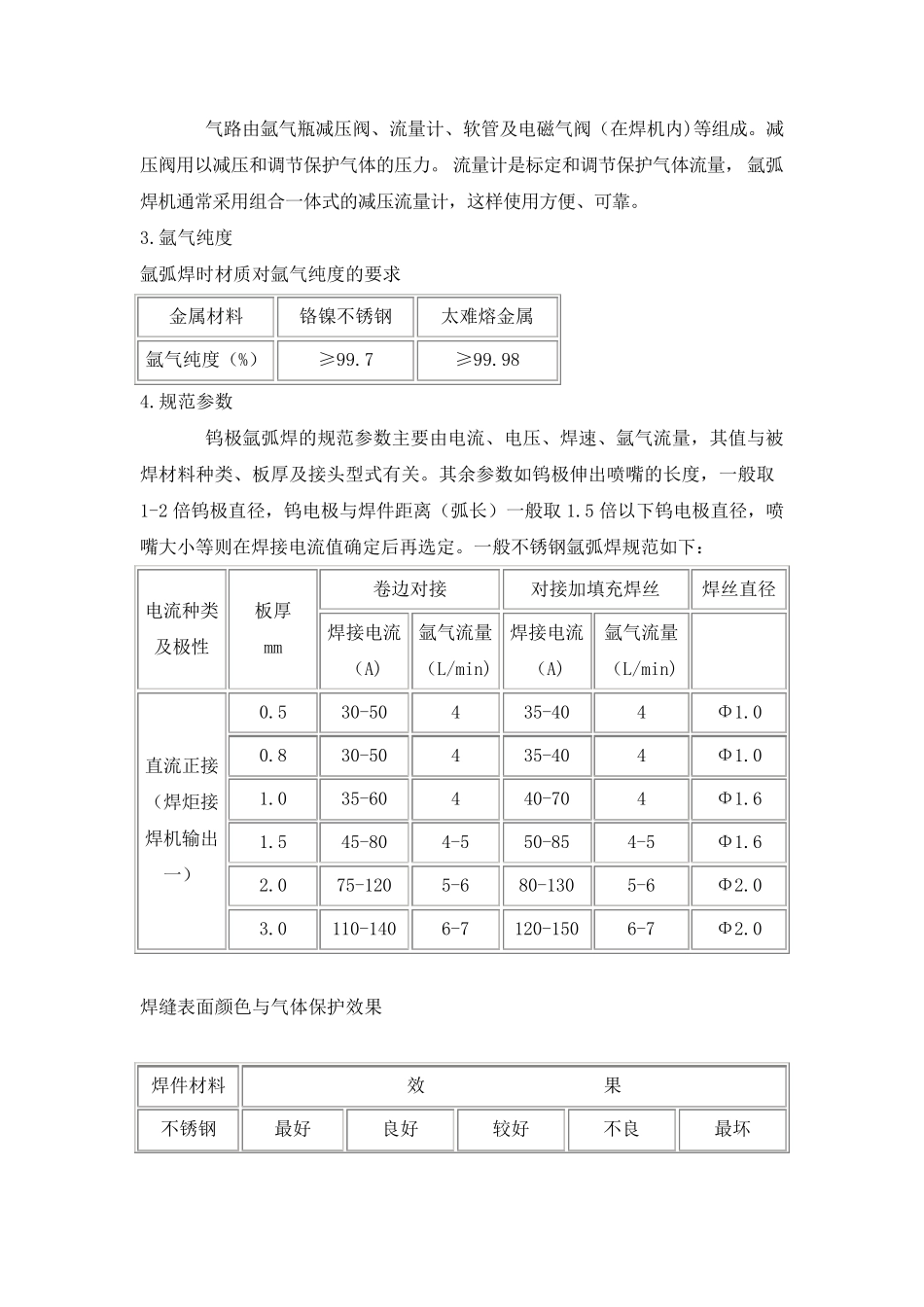

WSM逆变式直流脉冲氩弧焊机使用说明书_第3页
3/17
WSM 逆变式直流脉冲氩弧焊机使用说明书 一.钨极氩弧焊(氩弧焊工艺基础知识) 以下内容是钨极氩弧焊的基础知识,建议用户认真阅读,对正确使用焊机很重要。 钨极氩弧焊就是把氩气做为保护气体的焊接。借助产生在钨电极与焊体之间的电弧,加热和熔化焊材本身(在添加填充金属时也被熔化),而后形成焊缝金属。钨电极,熔池,电弧以及被电弧加热的连接缝区域,受氩气流的保护而不被大气污染。 氩弧焊时,焊炬、填充金属及焊件的相对位置如下图: 弧长一般取1-1.5 倍钨电极直径。 停止焊接时,首先从熔池中抽出填充金属(填充金属根据焊件厚薄添加),热端部仍需停留在氩气流的保护下,以防止其氧化。 1.焊枪(焊炬) 钨极氩弧焊枪(也称焊炬)除了夹持钨电极,输送焊接电流外,还要喷射保护气体。大电流焊枪长时间焊接还需使用水冷焊枪。因此,焊枪的正确使用及保护是相当重要的。 钨电极负载电流能力(A) 钨电极直径(mm) 直流正极(焊枪接焊机输入一) 纯钨 钍钨 铈钨 φ1.0 20-60 15-80 20-80 φ1.6 40-100 70-150 50-160 φ2.0 60-150 100-200 100-200 φ3.0 140-180 200-300 φ4.0 240-320 300-400 φ5.0 300-400 420-520 2.气路 气 路 由 氩 气 瓶 减 压 阀 、 流 量 计 、 软 管 及 电 磁 气 阀 ( 在 焊 机 内 )等 组 成 。 减压 阀 用 以 减 压 和 调 节 保 护 气 体 的 压 力 。 流 量 计 是 标 定 和 调 节 保 护 气 体 流 量 , 氩 弧焊 机 通 常 采 用 组 合 一 体 式 的 减 压 流 量 计 , 这 样 使 用 方 便 、 可 靠 。 3.氩 气 纯 度 氩 弧 焊 时 材 质 对 氩 气 纯 度 的 要 求 金 属 材 料 铬 镍 不 锈 钢 太 难 熔 金 属 氩 气 纯 度 ( %) ≥ 99.7 ≥ 99.98 4.规 范 参 数 钨 极 氩 弧 焊 的 规 范 参 数 主 要 由 电 流 、 电 压 、 焊 速 、 氩 气 流 量 , 其 值 与 被焊 材 料 种 类 、 板 厚 及 接 头 型 式 有 关 。 其 余 参 数 如 钨 极 伸 出 喷 嘴 的 长 度 , 一 般 取1-2 倍 钨 极 直 径 , 钨 电 极 与 焊 件 距 离 ( 弧 长 ) 一 般 取 1.5 倍 以 下 钨 电 极 直 径 , 喷嘴 大 小 等 则 在 焊 接 电 流 值 确...
