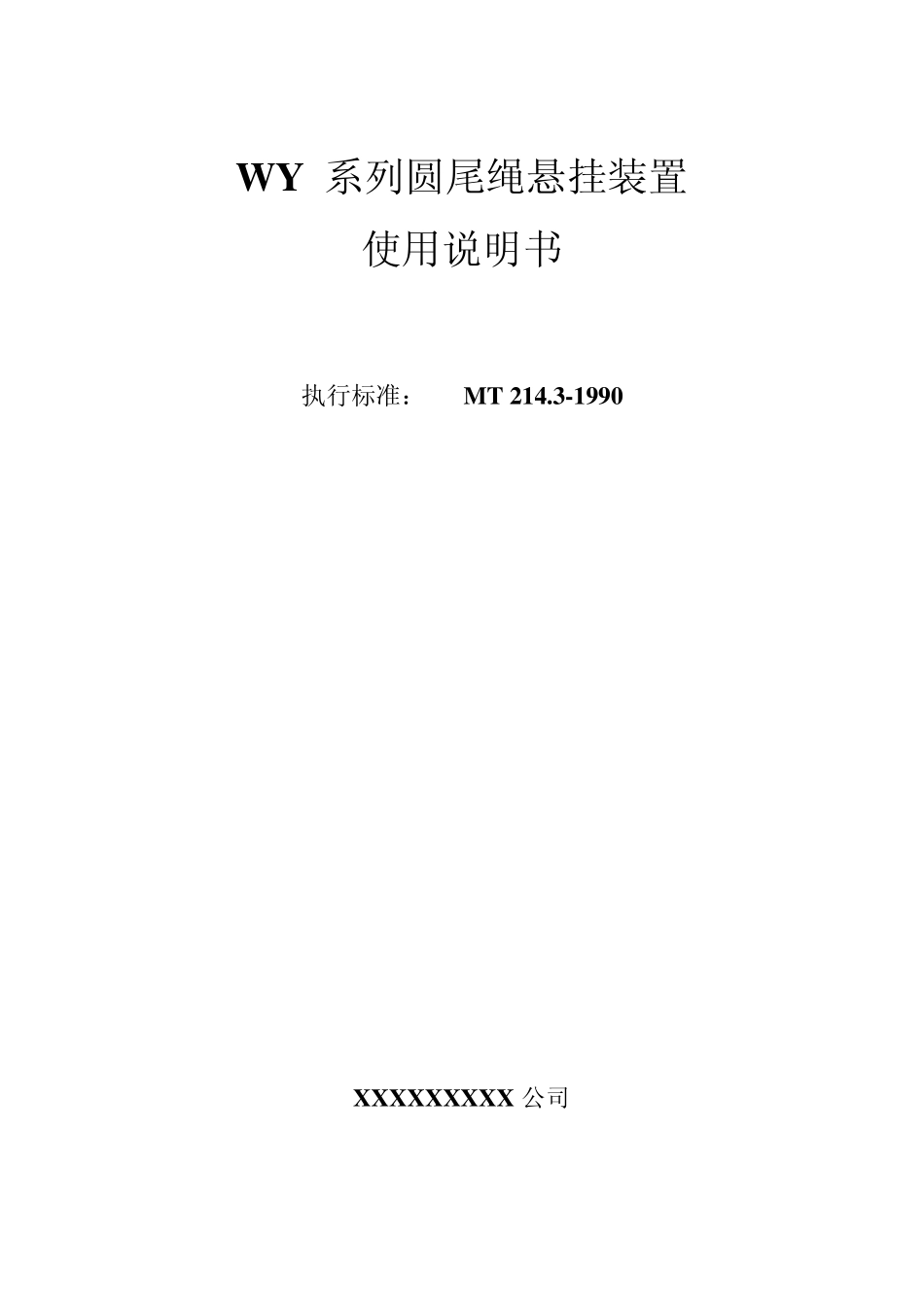

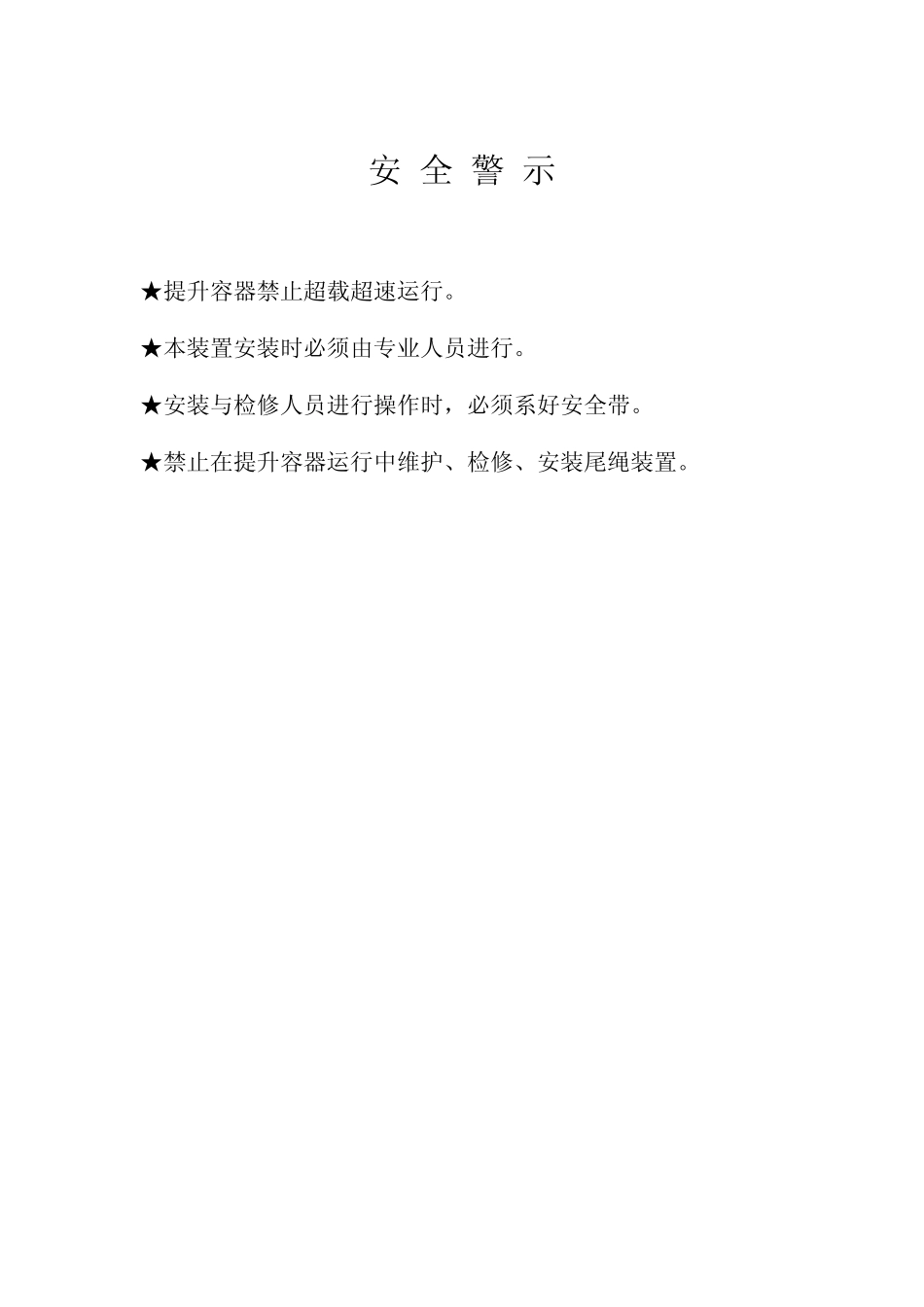

WY 系列圆尾绳悬挂装置 使用说明书 执行标准： MT 214.3-1990 XXXXXXXXX公司 安 全 警 示 ★提升容器禁止超载超速运行。 ★本装置安装时必须由专业人员进行。 ★安装与检修人员进行操作时，必须系好安全带。 ★禁止在提升容器运行中维护、检修、安装尾绳装置。 目 录 一、简介 1 .用途 ……………………………………………………………2 2 .型号标记说明 …………………………………………………2 3.主要技术特征…………………………………………………3 4.构造及使用……………………………………………………3 二、WY 系列圆尾绳悬挂装置的安装……………………………4 1.安装准备………………………………………………………4 2.安装前检查……………………………………………………4 3.圆尾绳的安装…………………………………………………4 4.悬挂安装………………………………………………………4 三、维护检修 ……………………………………………………5 1.日常检查………………………………………………………5 2.大修……………………………………………………………5 四、质量保证 ……………………………………………………6 五、结构示意图 …………………………………………………7 —1— 一、简介 1、用途 WY系列圆尾绳悬挂装置是安装在多绳提升容器底部的尾绳梁上，连接在另一容器尾绳梁上的连接器。它可以使摩擦式提升机钢丝绳的张力均匀，并在罐笼或箕斗提升物料或人的时候保持平稳可靠的运行，起到了调整平衡的作用。由于其制成上下两部分，可相对转动从而避免了平衡钢丝绳扭绳的现象。 2、型号及标记说明 W Y XX — — — 悬挂装置设计破坏载荷 1/10KN 圆尾绳 尾绳悬挂装置 标记示例： 设计破坏载荷 800KN 的圆尾绳悬挂装置型号为：WY80。 —2— 3.主要技术特征： （表 1） 圆尾绳悬挂装置基本参数与主要尺寸 序号 型 号 参数及尺寸 WY60 WY80 1 设计破坏载荷，KN 600 800 2 允许工作载荷，KN 用于提升物料 60 80 用于提升人和物 46 62 3 适用的圆尾绳直径 dw 28mm～35mm 32mm～43mm 4 主吊杆螺纹 d1 M42×3 M48×3 5 圆尾绳悬挂装置质量 Kg 65 93 6 单向推力球轴承型号 51409 51410 7 主要尺寸 mm A 250 280 B 570 650 C 100 130 D 210 230 E 40 45 F 112 112 d 55 60 4.构造及使用 WY 系...
