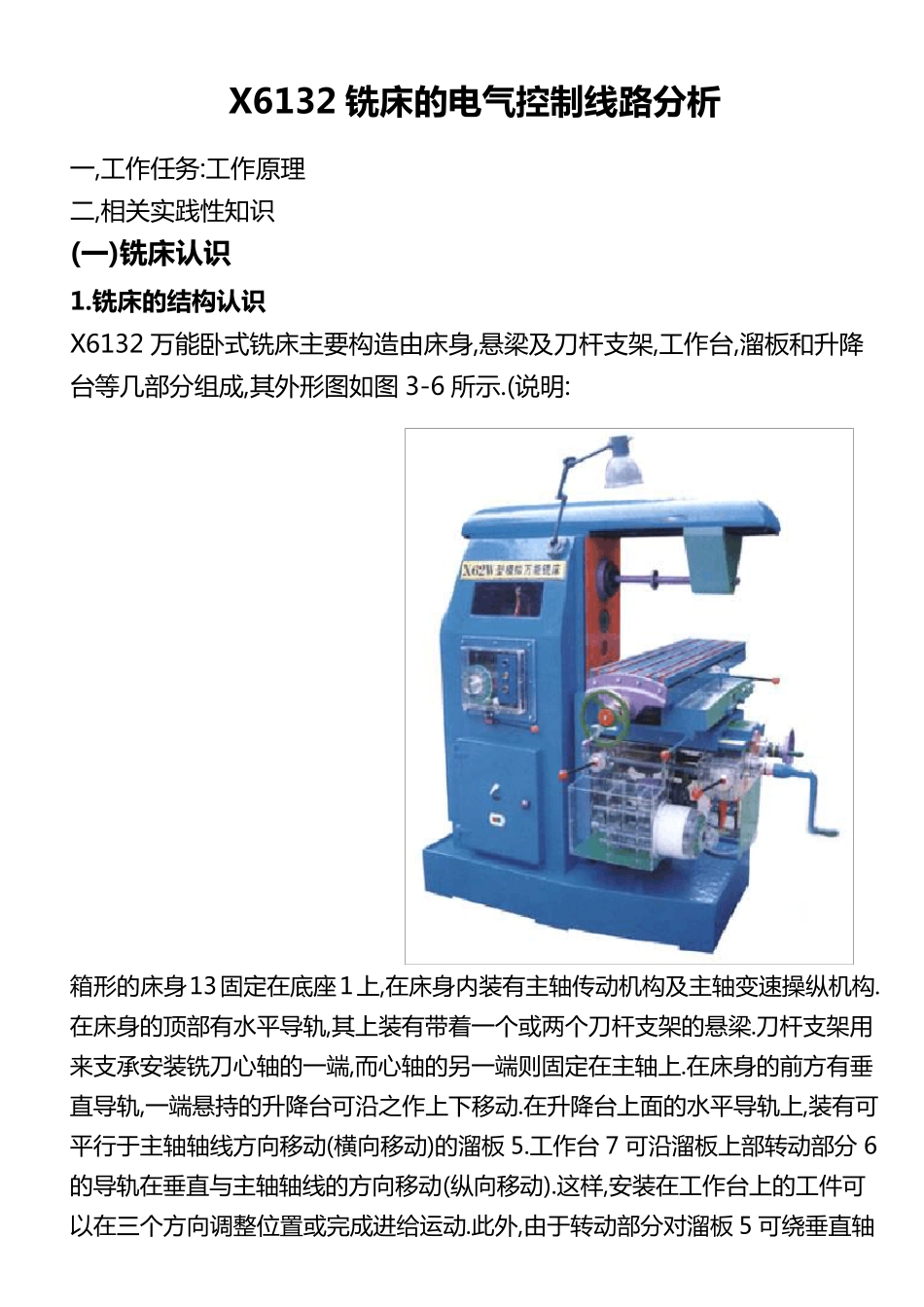

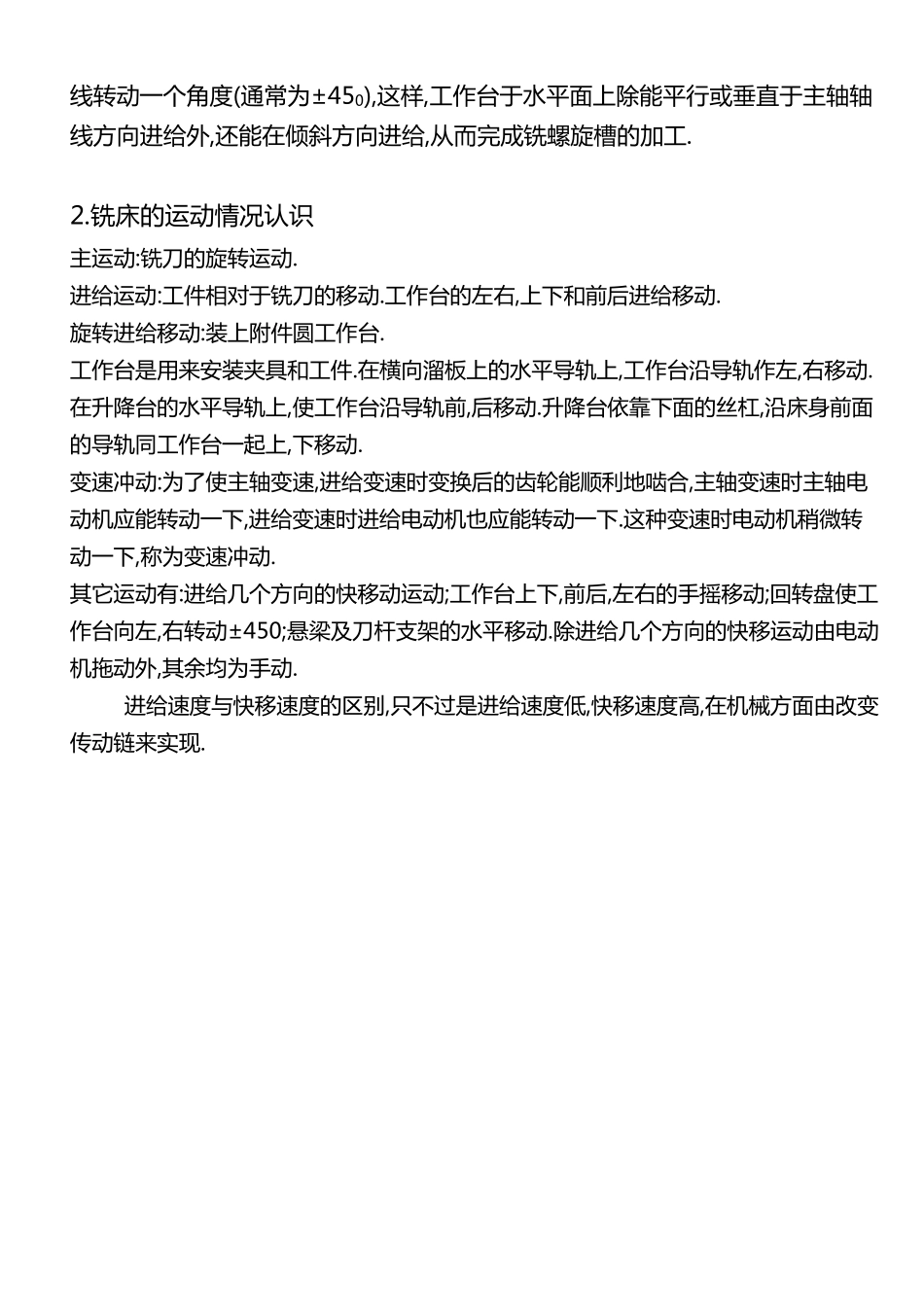

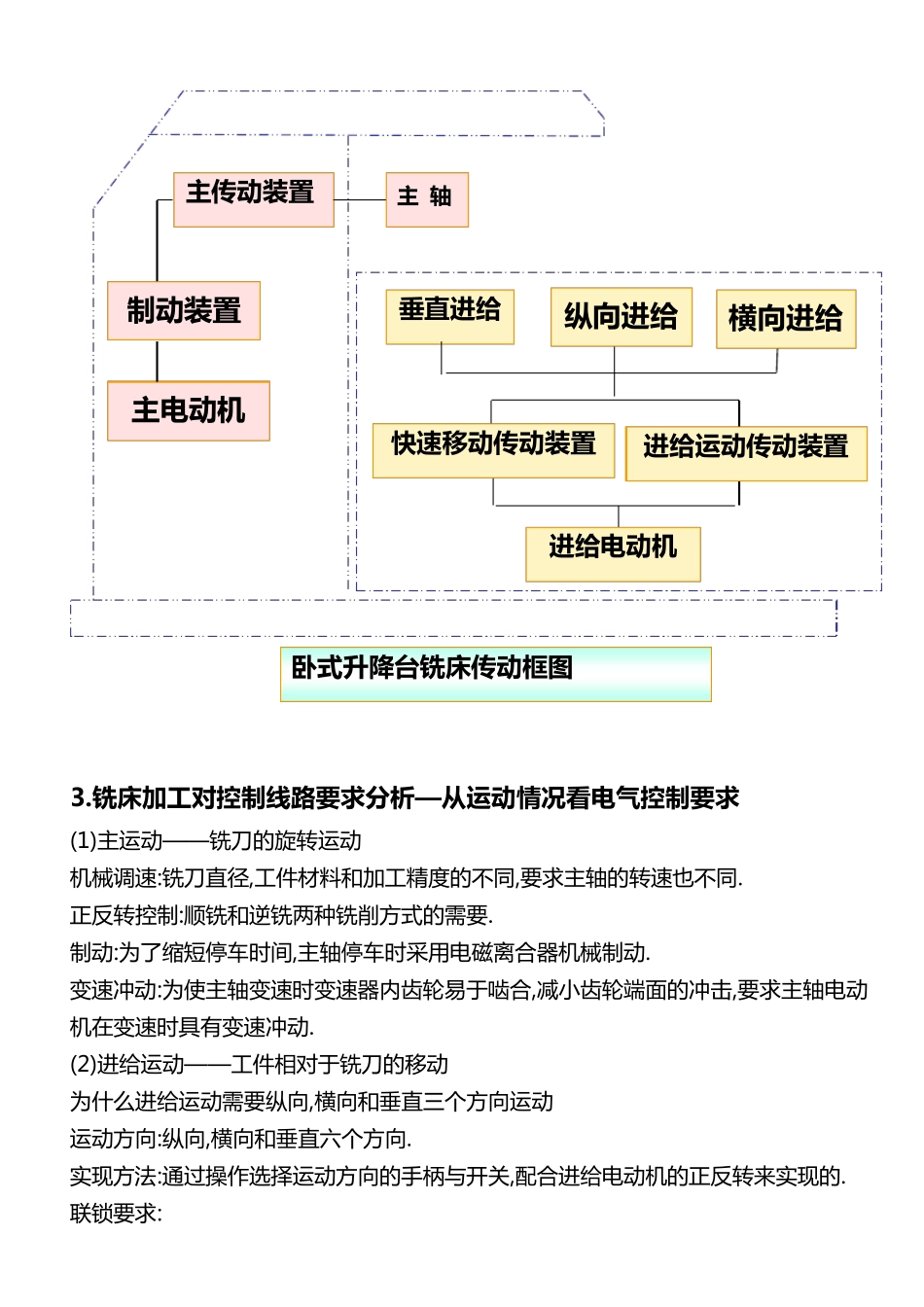

X6132 铣 床 的 电 气 控 制 线 路 分 析 一,工作任务:工作原理 二,相关实践性知识 (一)铣 床 认识 1.铣 床 的 结构认识 X6132 万能卧式铣床主要构造由床身,悬梁及刀杆支架,工作台,溜板和升降台等几部分组成,其外形图如图 3-6 所示.(说明: 箱形的床身13固定在底座1上,在床身内装有主轴传动机构及主轴变速操纵机构.在床身的顶部有水平导轨,其上装有带着一个或两个刀杆支架的悬梁.刀杆支架用来支承安装铣刀心轴的一端,而心轴的另一端则固定在主轴上.在床身的前方有垂直导轨,一端悬持的升降台可沿之作上下移动.在升降台上面的水平导轨上,装有可平行于主轴轴线方向移动(横向移动)的溜板 5.工作台 7 可沿溜板上部转动部分 6的导轨在垂直与主轴轴线的方向移动(纵向移动).这样,安装在工作台上的工件可以在三个方向调整位置或完成进给运动.此外,由于转动部分对溜板 5 可绕垂直轴 线 转 动 一个 角 度 (通 常 为 ±450),这 样 ,工 作 台 于 水 平 面 上 除 能 平 行 或 垂 直 于 主 轴 轴线 方 向 进 给 外 ,还 能 在 倾 斜 方 向 进 给 ,从 而 完 成 铣 螺 旋 槽 的 加 工 . 2.铣 床 的 运 动 情 况 认 识 主 运 动 :铣 刀 的 旋 转 运 动 . 进 给 运 动 :工 件 相 对 于 铣 刀 的 移 动 .工 作 台 的 左 右 ,上 下 和 前 后 进 给 移 动 . 旋 转 进 给 移 动 :装 上 附 件 圆 工 作 台 . 工 作 台 是 用 来 安 装 夹 具 和 工 件 .在 横 向 溜 板 上 的 水 平 导 轨 上 ,工 作 台 沿 导 轨 作 左 ,右 移 动 .在 升 降 台 的 水 平 导 轨 上 ,使 工 作 台 沿 导 轨 前 ,后 移 动 .升 降 台 依 靠 下 面 的 丝 杠 ,沿 床 身 前 面的 导 轨 同 工 作 台 一起 上 ,下 移 动 . 变 速 冲 动 :为 了 使 主 轴 变 速 ,进 给 变 速 时 变 换 后 的 齿 轮 能 顺 利 地 啮 合 ,主 轴 变 速 时 主 轴 电动 机 应 能 转 动 一下 ,进 给 变 速 时 进 给 电 动 机 也 应 能 转 动 一下 .这 种 变 速 时 电 动 机 稍 微 转动 一下 ,称 为 变 速 冲 动 . 其 它 运 动 有 :进 给 几 个 方 向 的 快 移 动 运 动 ;工 作...
