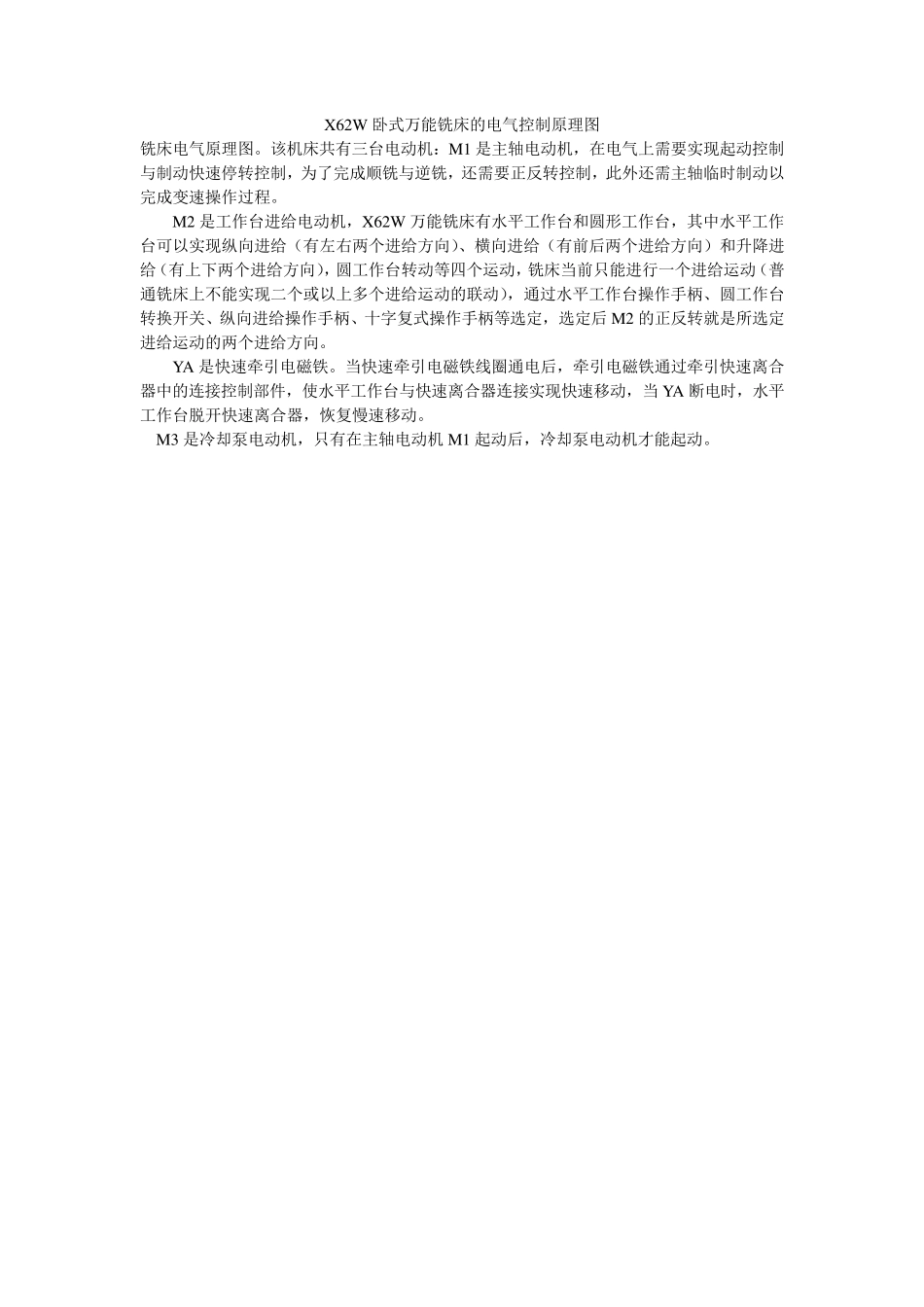

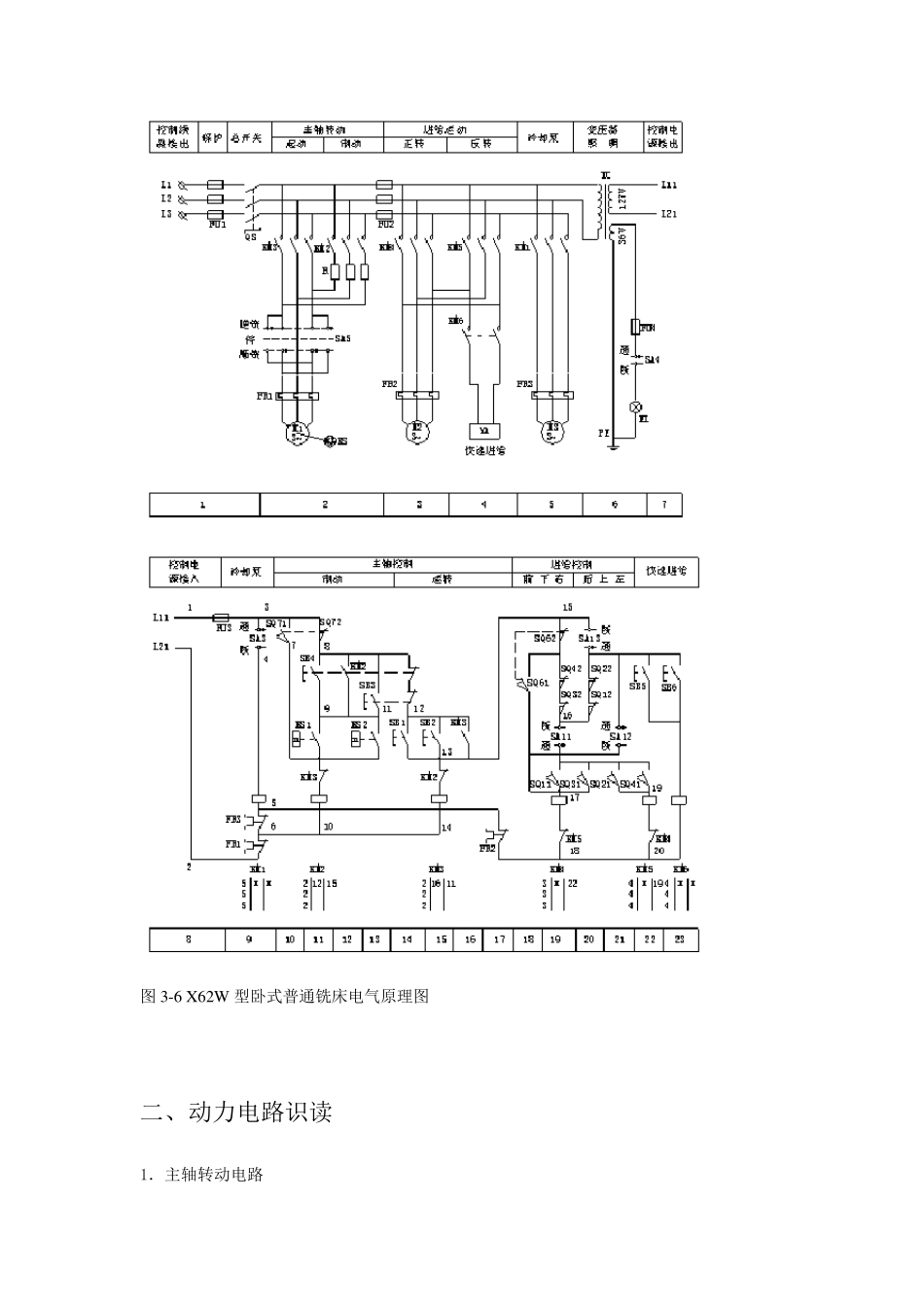

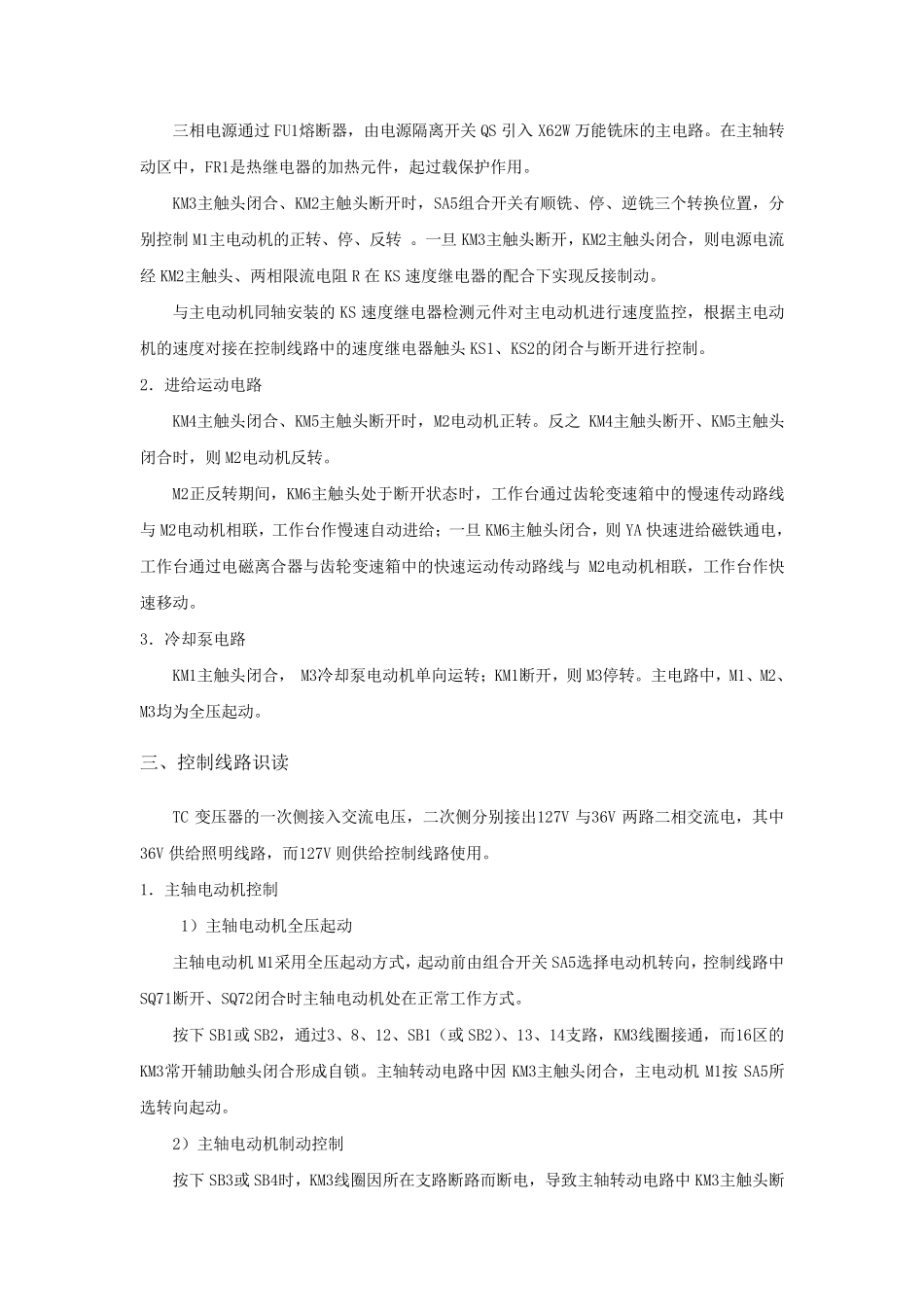

X62W 卧式万能铣床的电气控制原理图 铣床电气原理图。该机床共有三台电动机：M1 是主轴电动机，在电气上需要实现起动控制与制动快速停转控制，为了完成顺铣与逆铣，还需要正反转控制，此外还需主轴临时制动以完成变速操作过程。 M2 是工作台进给电动机，X62W 万能铣床有水平工作台和圆形工作台，其中水平工作台可以实现纵向进给（有左右两个进给方向）、横向进给（有前后两个进给方向）和升降进给（有上下两个进给方向），圆工作台转动等四个运动，铣床当前只能进行一个进给运动（普通铣床上不能实现二个或以上多个进给运动的联动），通过水平工作台操作手柄、圆工作台转换开关、纵向进给操作手柄、十字复式操作手柄等选定，选定后 M2 的正反转就是所选定进给运动的两个进给方向。 YA 是快速牵引电磁铁。当快速牵引电磁铁线圈通电后，牵引电磁铁通过牵引快速离合器中的连接控制部件，使水平工作台与快速离合器连接实现快速移动，当 YA 断电时，水平工作台脱开快速离合器，恢复慢速移动。 M3 是冷却泵电动机，只有在主轴电动机M1 起动后，冷却泵电动机才能起动。 图3-6 X62W 型卧式普通铣床电气原理图 二、动力电路识读 1．主轴转动电路 三相电源通过FU1熔断器，由电源隔离开关QS 引入X62W 万能铣床的主电路。在主轴转动区中，FR1是热继电器的加热元件，起过载保护作用。 KM3主触头闭合、KM2主触头断开时，SA5组合开关有顺铣、停、逆铣三个转换位置，分别控制 M1主电动机的正转、停、反转 。一旦 KM3主触头断开，KM2主触头闭合，则电源电流经 KM2主触头、两相限流电阻 R 在KS 速度继电器的配合下实现反接制动。 与主电动机同轴安装的KS 速度继电器检测元件对主电动机进行速度监控，根据主电动机的速度对接在控制线路中的速度继电器触头KS1、KS2的闭合与断开进行控制。 2．进给运动电路 KM4主触头闭合、KM5主触头断开时，M2电动机正转。反之 KM4主触头断开、KM5主触头闭合时，则 M2电动机反转。 M2正反转期间，KM6主触头处于断开状态时，工作台通过齿轮变速箱中的慢速传动路线与 M2电动机相联，工作台作慢速自动进给；一旦 KM6主触头闭合，则 YA 快速进给磁铁通电，工作台通过电磁离合器与齿轮变速箱中的快速运动传动路线与 M2电动机相联，工作台作快速移动。 3．冷却泵电路 KM1主触头闭合， M3冷却泵电动机单向运转；KM1断开，则 M3停转。主电路中，M1、M2、M3均为全压起动。 三、控制线路识读 TC...
