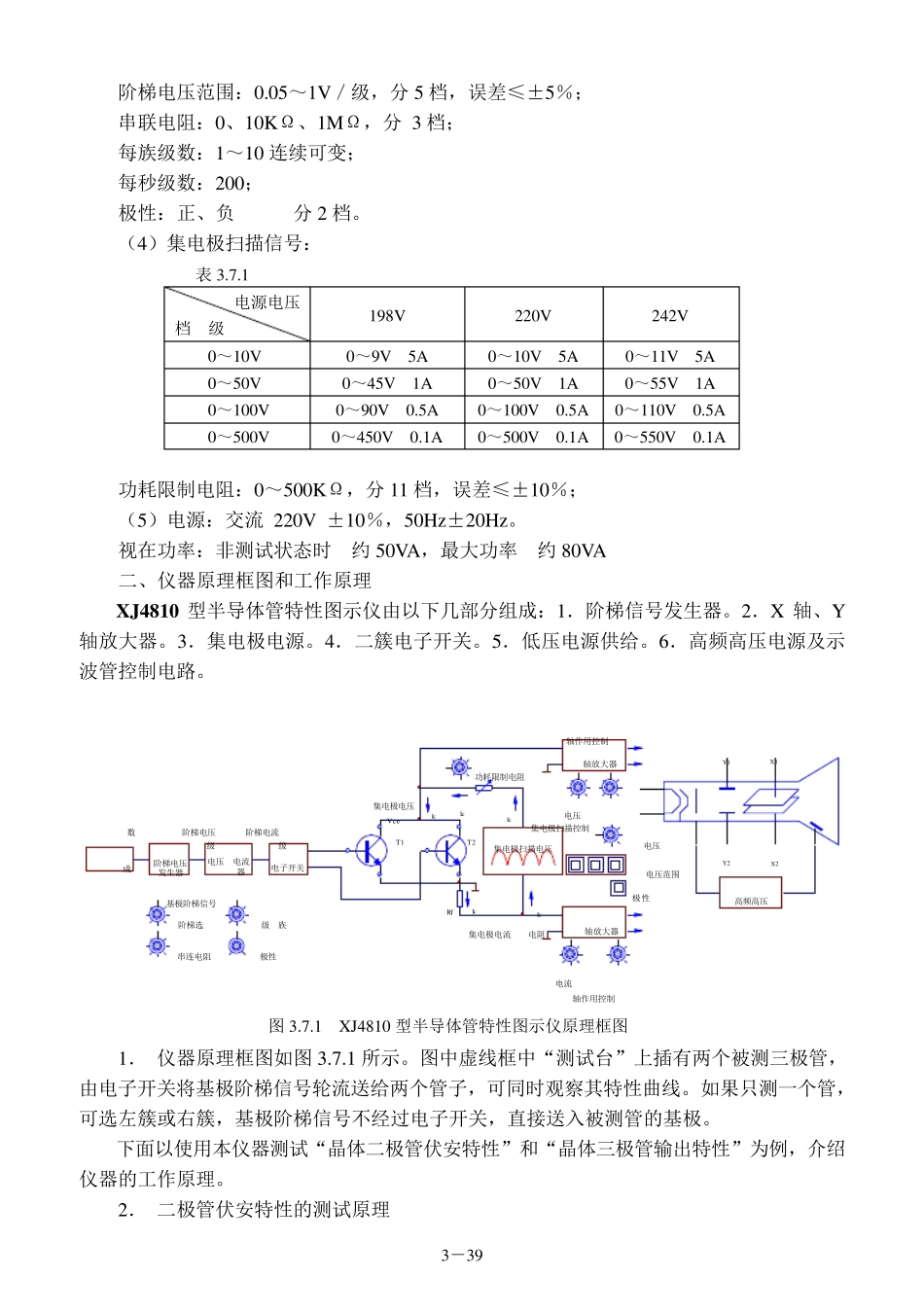

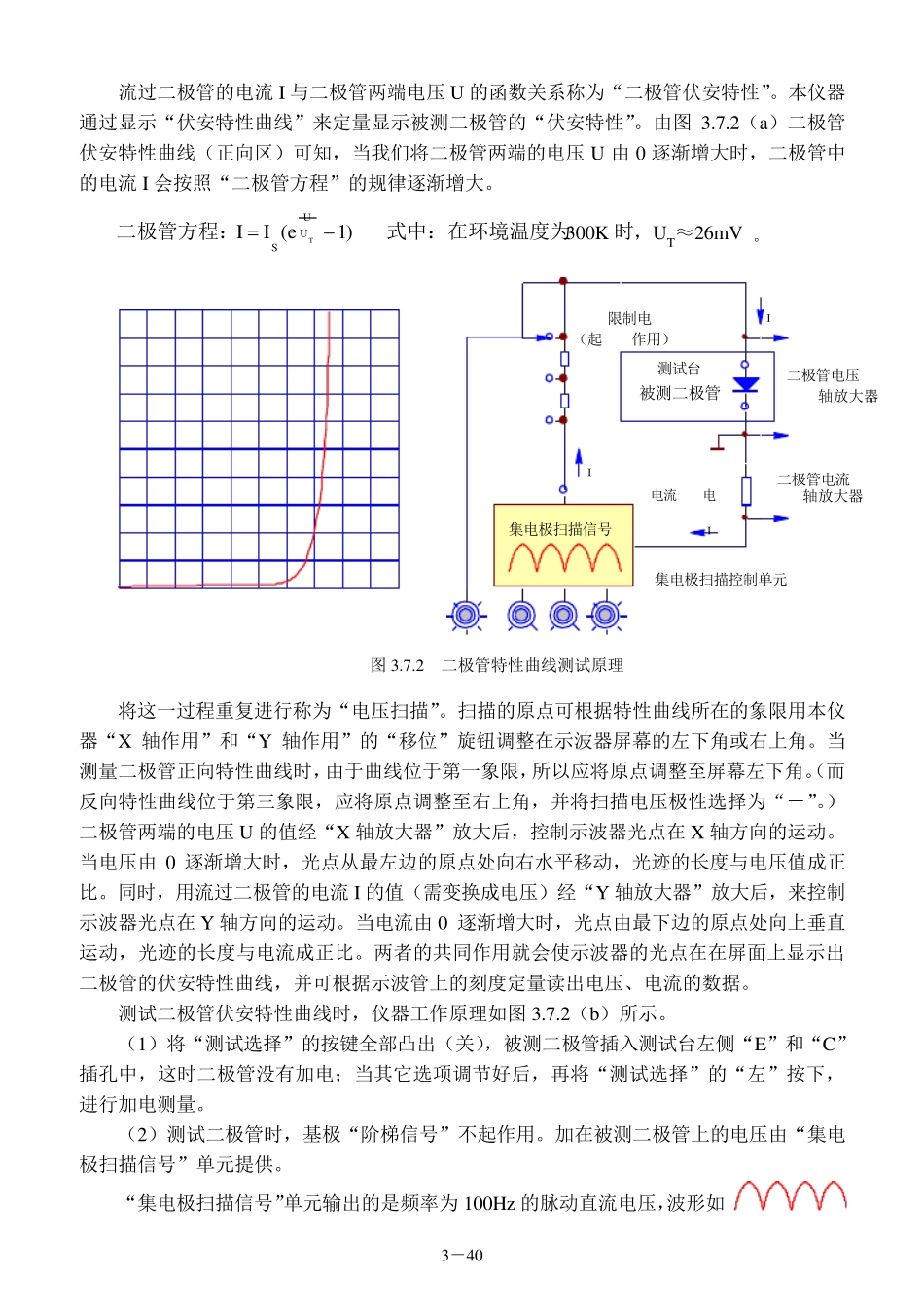

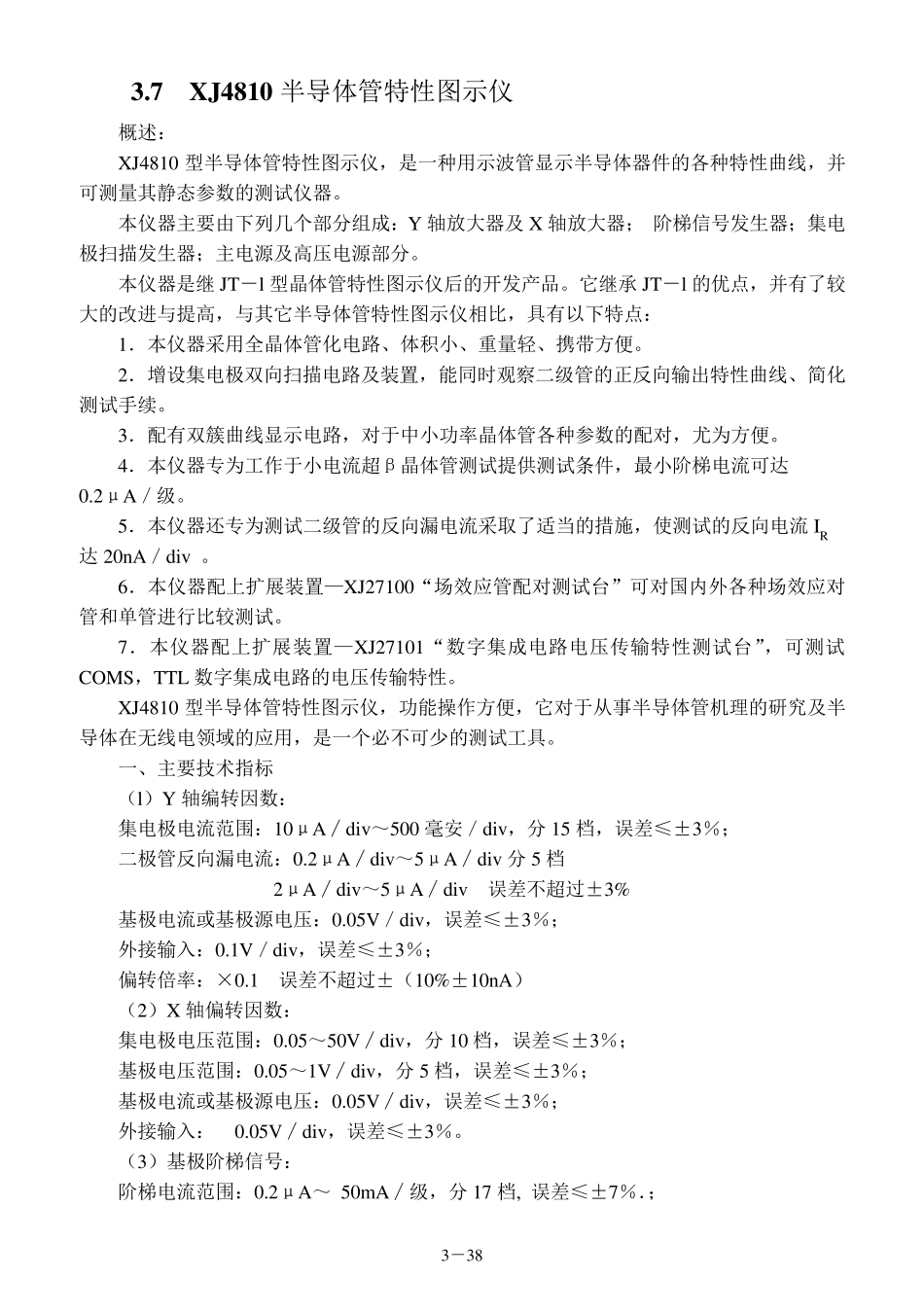

3－38 3.7 X J4810 半导体管特性图示仪 概述： XJ4810 型半导体管特性图示仪，是一种用示波管显示半导体器件的各种特性曲线，并可测量其静态参数的测试仪器。 本仪器主要由下列几个部分组成：Y 轴放大器及 X 轴放大器； 阶梯信号发生器；集电极扫描发生器；主电源及高压电源部分。 本仪器是继 JT－l 型晶体管特性图示仪后的开发产品。它继承 JT－l 的优点，并有了较大的改进与提高，与其它半导体管特性图示仪相比，具有以下特点： 1．本仪器采用全晶体管化电路、体积小、重量轻、携带方便。 2．增设集电极双向扫描电路及装置，能同时观察二级管的正反向输出特性曲线、简化测试手续。 3．配有双簇曲线显示电路，对于中小功率晶体管各种参数的配对，尤为方便。 4．本仪器专为工作于小电流超β晶体管测试提供测试条件，最小阶梯电流可达 0.2μA／级。 5．本仪器还专为测试二级管的反向漏电流采取了适当的措施，使测试的反向电流IR 达20nA／div 。 6．本仪器配上扩展装置—XJ27100“场效应管配对测试台”可对国内外各种场效应对管和单管进行比较测试。 7．本仪器配上扩展装置—XJ27101“数字集成电路电压传输特性测试台”，可测试COMS，TTL 数字集成电路的电压传输特性。 XJ4810 型半导体管特性图示仪，功能操作方便，它对于从事半导体管机理的研究及半导体在无线电领域的应用，是一个必不可少的测试工具。 一、主要技术指标 （l）Y 轴编转因数： 集电极电流范围：10μA∕div～500 毫安／div，分 15 档，误差≤±3％； 二极管反向漏电流：0.2μA∕div～5μA∕div分 5 档 2μA∕div～5μA∕div 误差不超过±3% 基极电流或基极源电压：0.05V／div，误差≤±3％； 外接输入：0.1V／div，误差≤±3％； 偏转倍率：×0.1 误差不超过±（10%±10nA） （2）X 轴偏转因数： 集电极电压范围：0.05～50V∕div，分 10 档，误差≤±3％； 基极电压范围：0.05～1V∕div，分 5 档，误差≤±3％； 基极电流或基极源电压：0.05V∕div，误差≤±3％； 外接输入： 0.05V∕div，误差≤±3％。 （3）基极阶梯信号： 阶梯电流范围：0.2μA～ 50mA∕级，分 17 档, 误差≤±7％．； 3－39 阶梯电压范围：0.05～1V／级，分5 档，误差≤±5％； 串联电阻：0、10KΩ、1MΩ，分 3 档； 每族级数：1～10 连续可变； 每秒级数：200； 极性：正、负 分2 档。 （4）集电极扫描信号： 表 3.7.1 电源电...
