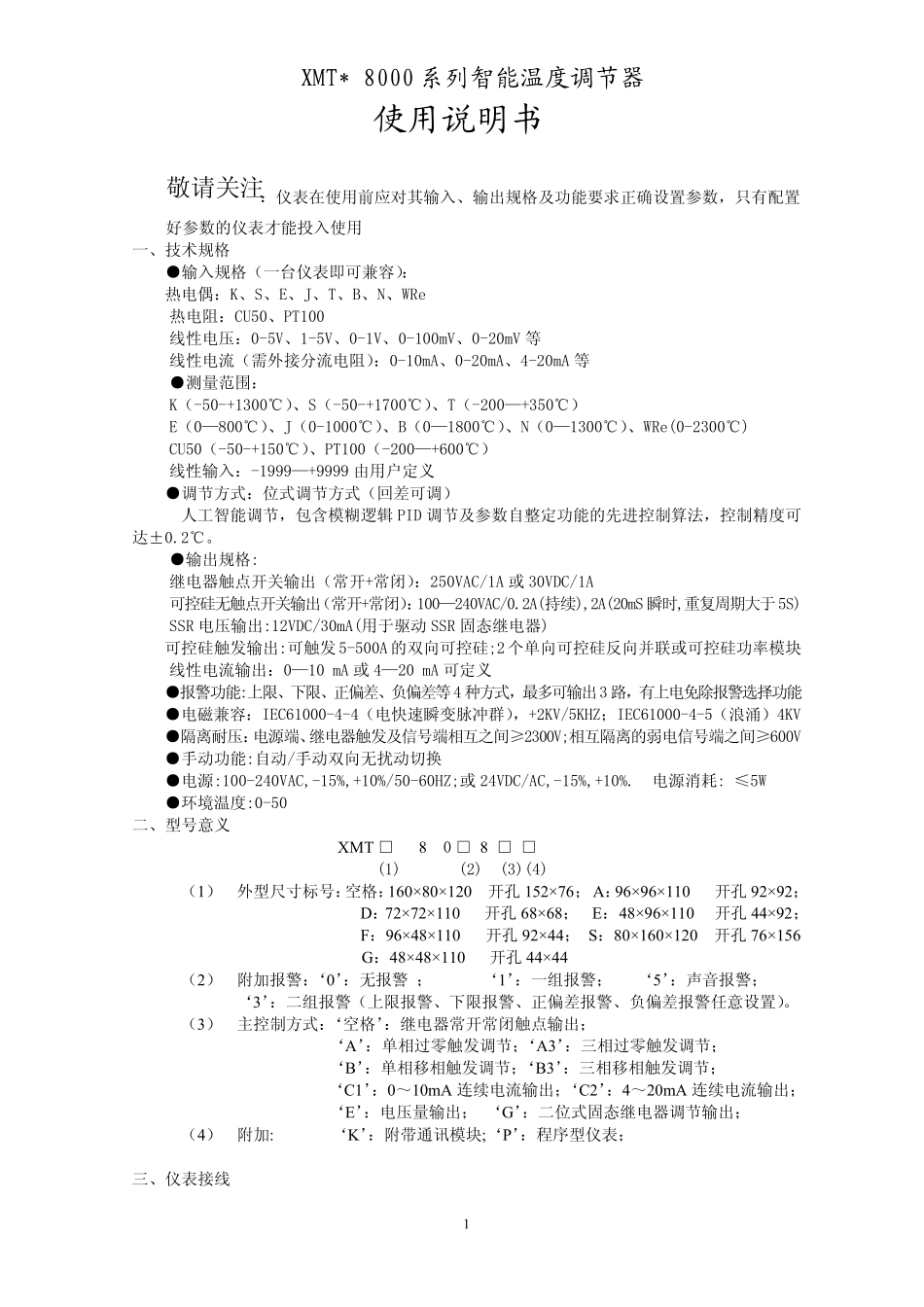

XMT8000说明书_第1页
1/8

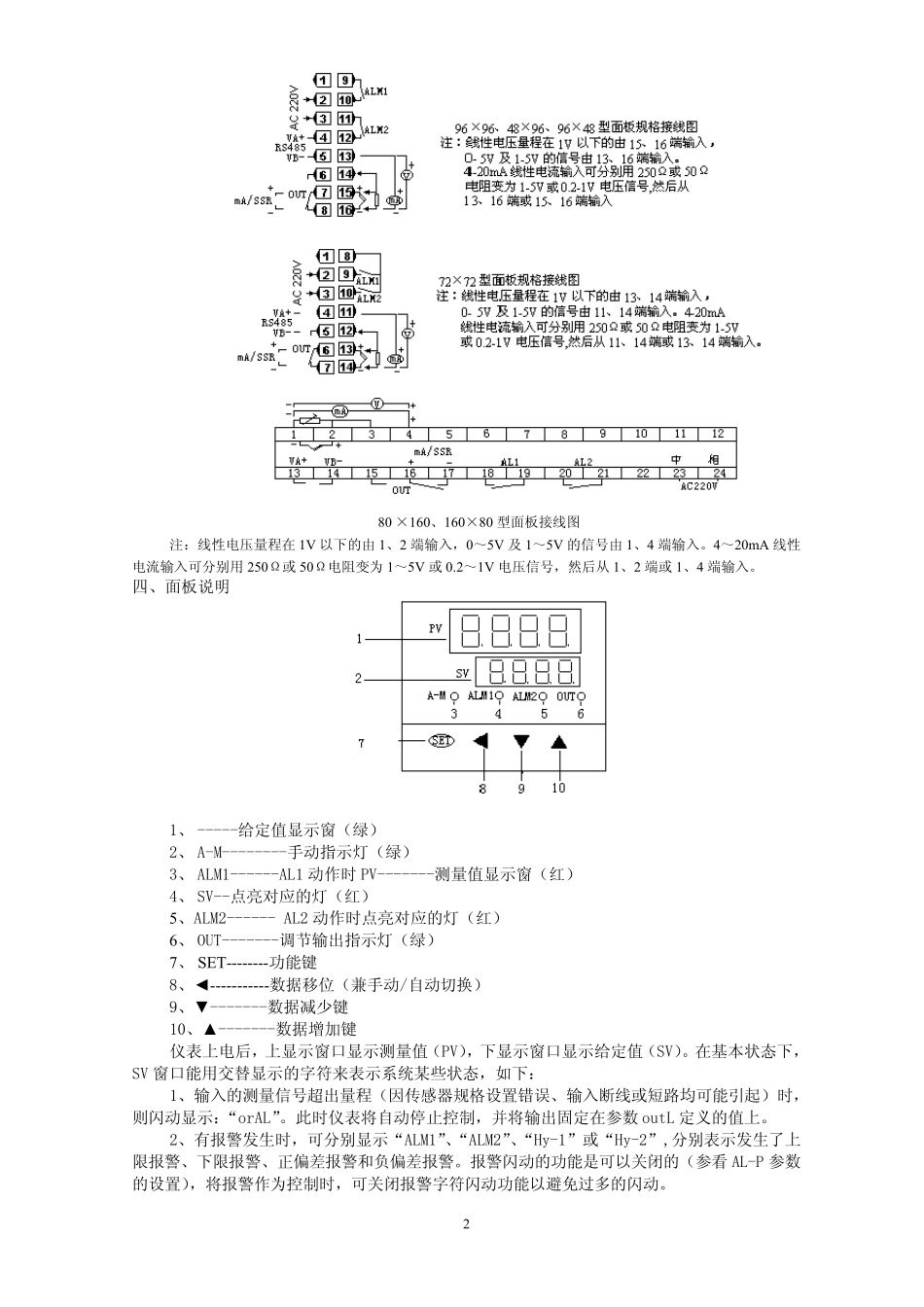

XMT8000说明书_第2页
2/8

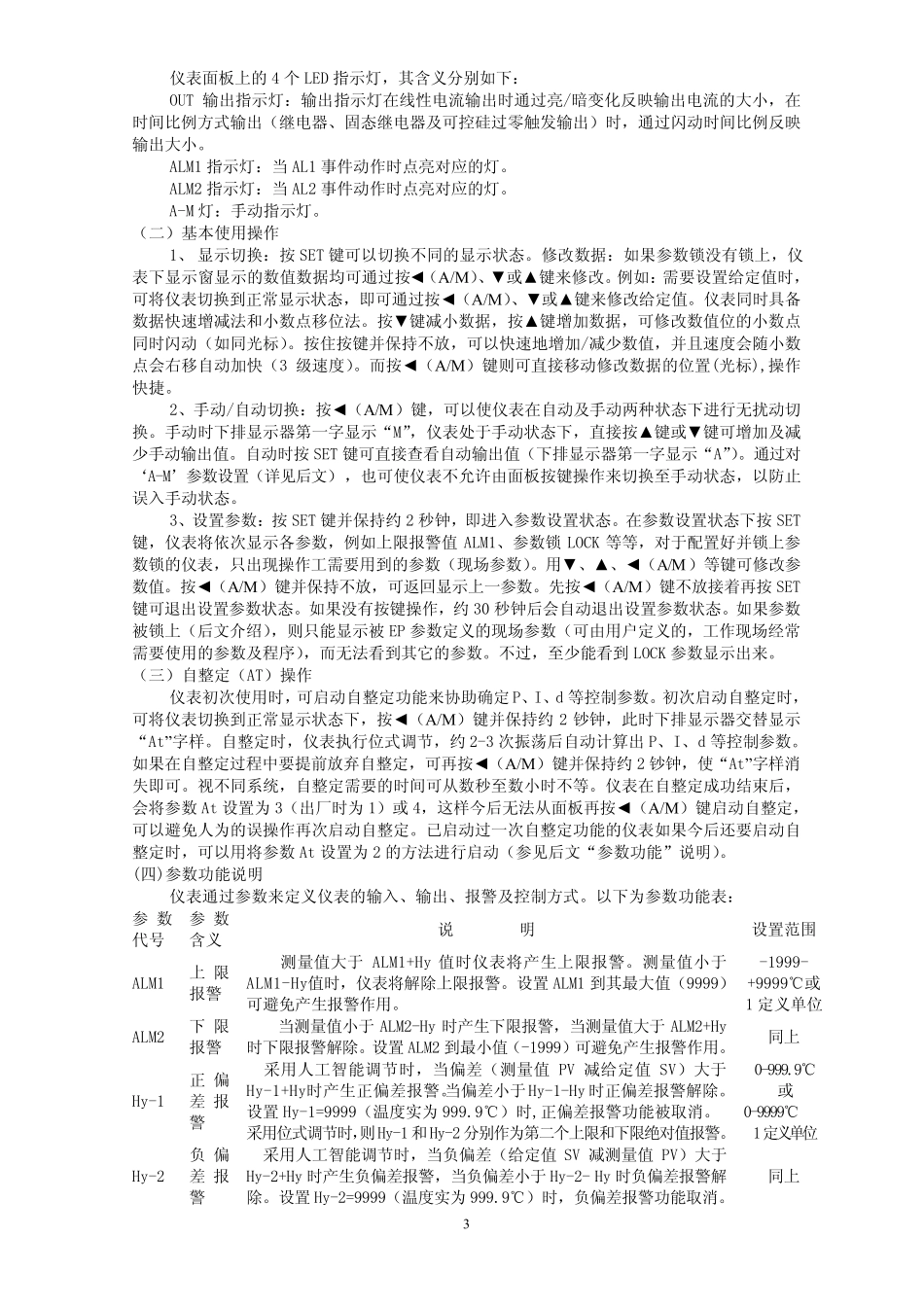

XMT8000说明书_第3页
3/8
1 XMT* 8000 系列智能温度调节器 使用说明书 敬请关注:仪表在使用前应对其输入、输出规格及功能要求正确设置参数,只有配置 好参数的仪表才能投入使用 一、技术规格 ●输入规格(一台仪表即可兼容): 热电偶:K、S、E、J、T、B、N、WRe 热电阻:CU50、PT100 线性电压:0-5V、1-5V、0-1V、0-100mV、0-20mV 等 线性电流(需外接分流电阻):0-10mA、0-20mA、4-20mA 等 ●测量范围: K(-50-+1300℃)、S(-50-+1700℃)、T(-200—+350℃) E(0—800℃)、J(0-1000℃)、B(0—1800℃)、N(0—1300℃)、WRe(0-2300℃) CU50(-50-+150℃)、PT100(-200—+600℃) 线性输入:-1999—+9999 由用户定义 ●调节方式:位式调节方式(回差可调) 人工智能调节,包含模糊逻辑PID 调节及参数自整定功能的先进控制算法,控制精度可达±0.2℃。 ●输出规格: 继电器触点开关输出(常开+常闭):250VAC/1A 或 30VDC/1A 可控硅无触点开关输出(常开+常闭):100—240VAC/0.2A(持续),2A(20mS 瞬时,重复周期大于5S) SSR 电压输出:12VDC/30mA(用于驱动 SSR 固态继电器) 可控硅触发输出:可触发 5-500A 的双向可控硅;2 个单向可控硅反向并联或可控硅功率模块 线性电流输出:0—10 mA 或 4—20 mA 可定义 ●报警功能:上限、下限、正偏差、负偏差等4 种方式,最多可输出3 路,有上电免除报警选择功能 ●电磁兼容:IEC61000-4-4(电快速瞬变脉冲群),+2KV/5KHZ;IEC61000-4-5(浪涌 )4KV ●隔 离 耐 压:电源 端 、继电器触发及信 号 端 相 互 之 间 ≥ 2300V;相 互 隔 离 的弱 电信 号 端 之 间 ≥ 600V ●手 动功能:自动/手 动双向无扰 动切 换 ●电源 :100-240VAC,-15%,+10%/50-60HZ;或 24VDC/AC,-15%,+10%. 电源 消 耗 : ≤ 5W ●环 境 温 度:0-50 二 、型 号 意 义 XMT □ 8 0 □ 8 □ □ (1) (2) (3)(4) (1) 外型 尺 寸 标 号 :空 格:160×80×120 开孔 152×76; A:96×96×110 开孔 92×92; D:72×72×110 开孔 68×68; E: 48×96×110 开孔 44×92; F:96×48×110 开孔 92×44; S:80×160×120 开孔 76×156 G:48×48×110 开孔 44×44 (2) 附 加 报警:‘ 0’:无报警 ; ‘ 1’:一组 报警; ‘ 5’:声 音 报警; ‘ 3’:二 组 报警(上限报警、下限报警、正偏差报警、...
