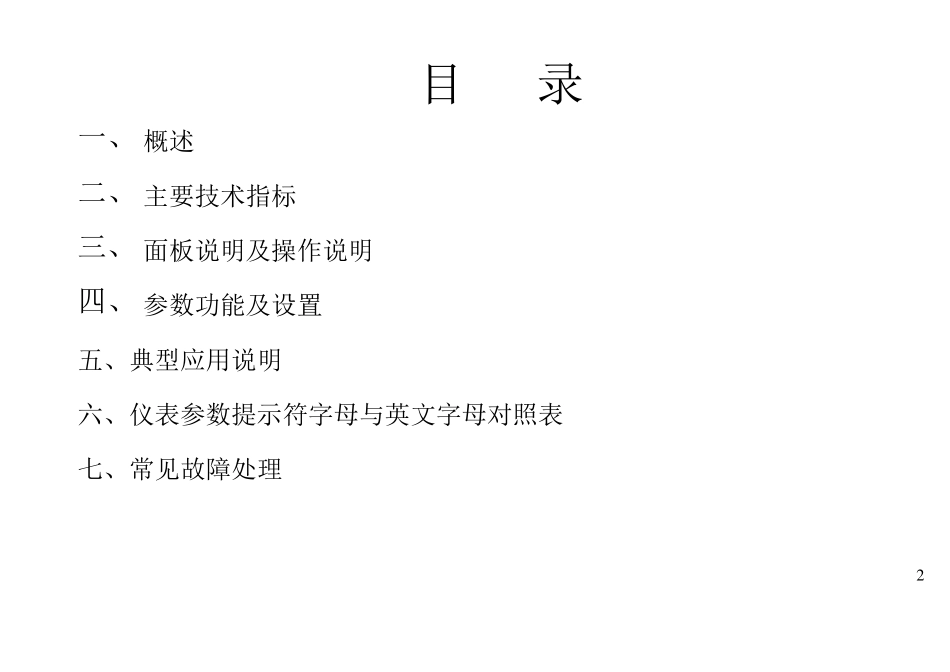

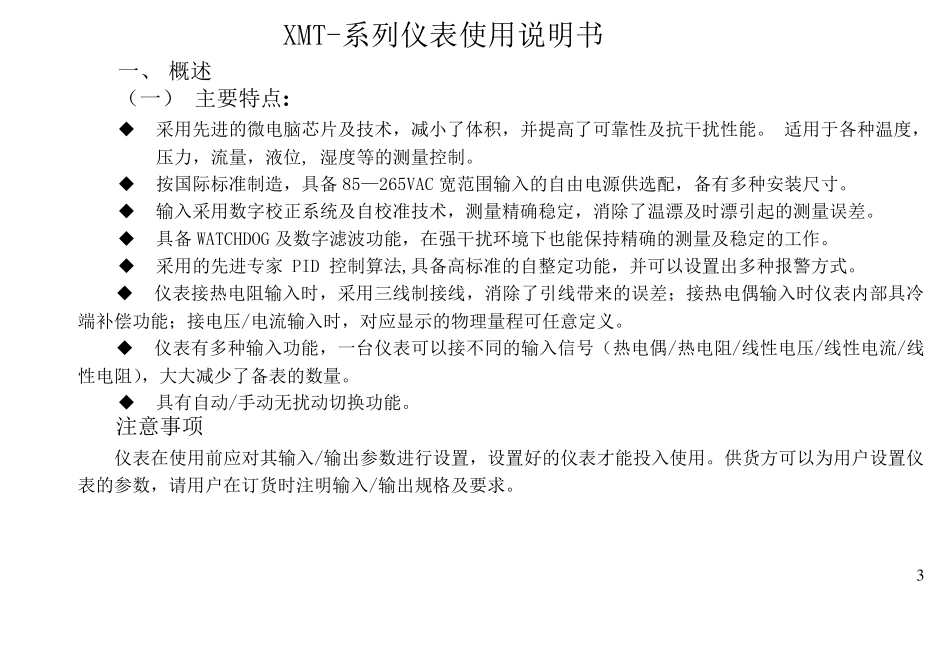

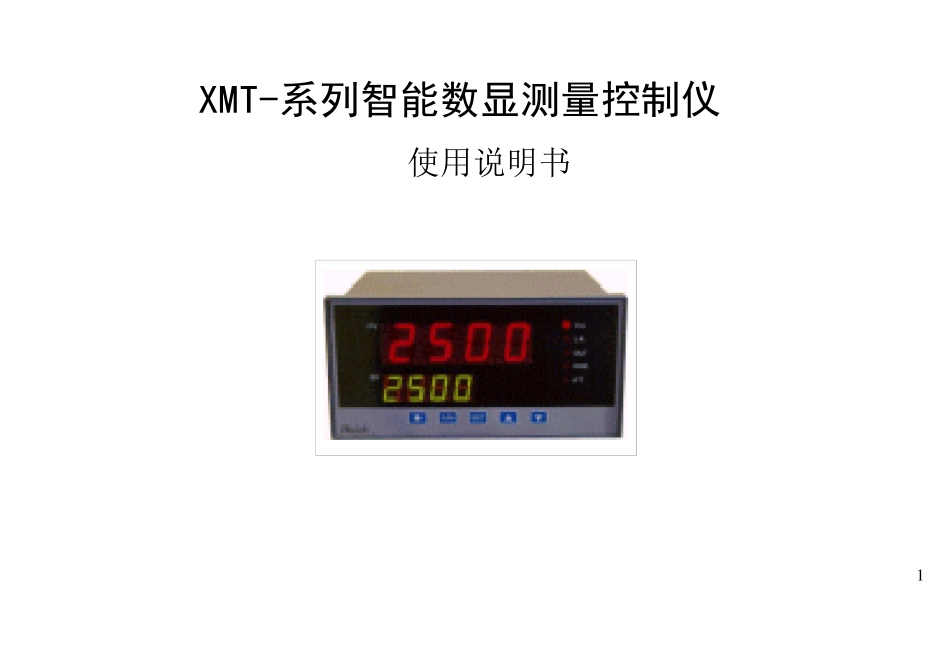

1 XMT-系列智能数显测量控制仪 使用说明书 2 目 录 一、 概述 二、 主要技术指标 三、 面板说明及操作说明 四、 参数功能及设置 五、典型应用说明 六、仪表参数提示符字母与英文字母对照表 七、常见故障处理 3 XMT-系列仪表使用说明书 一、 概述 （一） 主要特点: 采用先进的微电脑芯片及技术，减小了体积，并提高了可靠性及抗干扰性能。 适用于各种温度，压力，流量，液位, 湿度等的测量控制。 按国际标准制造，具备85—265VAC 宽范围输入的自由电源供选配，备有多种安装尺寸。 输入采用数字校正系统及自校准技术，测量精确稳定，消除了温漂及时漂引起的测量误差。 具备WATCHDOG 及数字滤波功能，在强干扰环境下也能保持精确的测量及稳定的工作。 采用的先进专家 PID 控制算法,具备高标准的自整定功能，并可以设置出多种报警方式。 仪表接热电阻输入时，采用三线制接线，消除了引线带来的误差；接热电偶输入时仪表内部具冷端补偿功能；接电压/电流输入时，对应显示的物理量程可任意定义。 仪表有多种输入功能，一台仪表可以接不 同 的输入信 号 （热电偶/热电阻/线性电压/线性电流/线性电阻），大 大 减少 了备表的数量。 具有自动 /手 动 无 扰动 切 换 功能。 注 意事 项 仪表在使用前 应对其 输入/输出参 数进行 设置，设置好 的仪表才 能投 入使用。供货 方可以为 用户 设置仪表的参 数，请 用户 在订 货 时注 明输入/输出规 格 及要求 。 4 说明书阅读指导XMT -系列仪表技术先进，功能齐全。对于只作简单应用的用户，可以不必通读整本说明书，而只需阅读第三章（掌握仪表的操作方法及如何启动自整定）,第四章的第一节（从参数速查表中选出用到的参数）和第五章（仪表的接线图）。 智能数显测量控制仪选型表 商标 型号 代码 说明 XMT- 6 输 出 类型 PID输出 0 无输出 1 继电器 2 SSR 3 SCR 4 三相 SCR 5 4-20mA 6 1-10mA 7 1-5V 8 0-5V 5 报警输出 0 无输出 1 上限报警 2 下限报警 3 正偏差报警 4 负偏差报警 5 组合报警 辅助输出 0 无输出 1 RS485 2 RS232 3 4-20mA 4 0-10mA 5 1-5V 6 0-5V 6 输入类型 1 适配热电偶 2 适配热电阻 3 适配霍尔变电阻 4 适配远传压力表 5 适配直流0-10mA 6 适配直流4-20mA 7 适配直流0-5V 8 适配直流1-5V 9 用...
