xsteel教程Tekla_StructuresVIP专享VIP免费

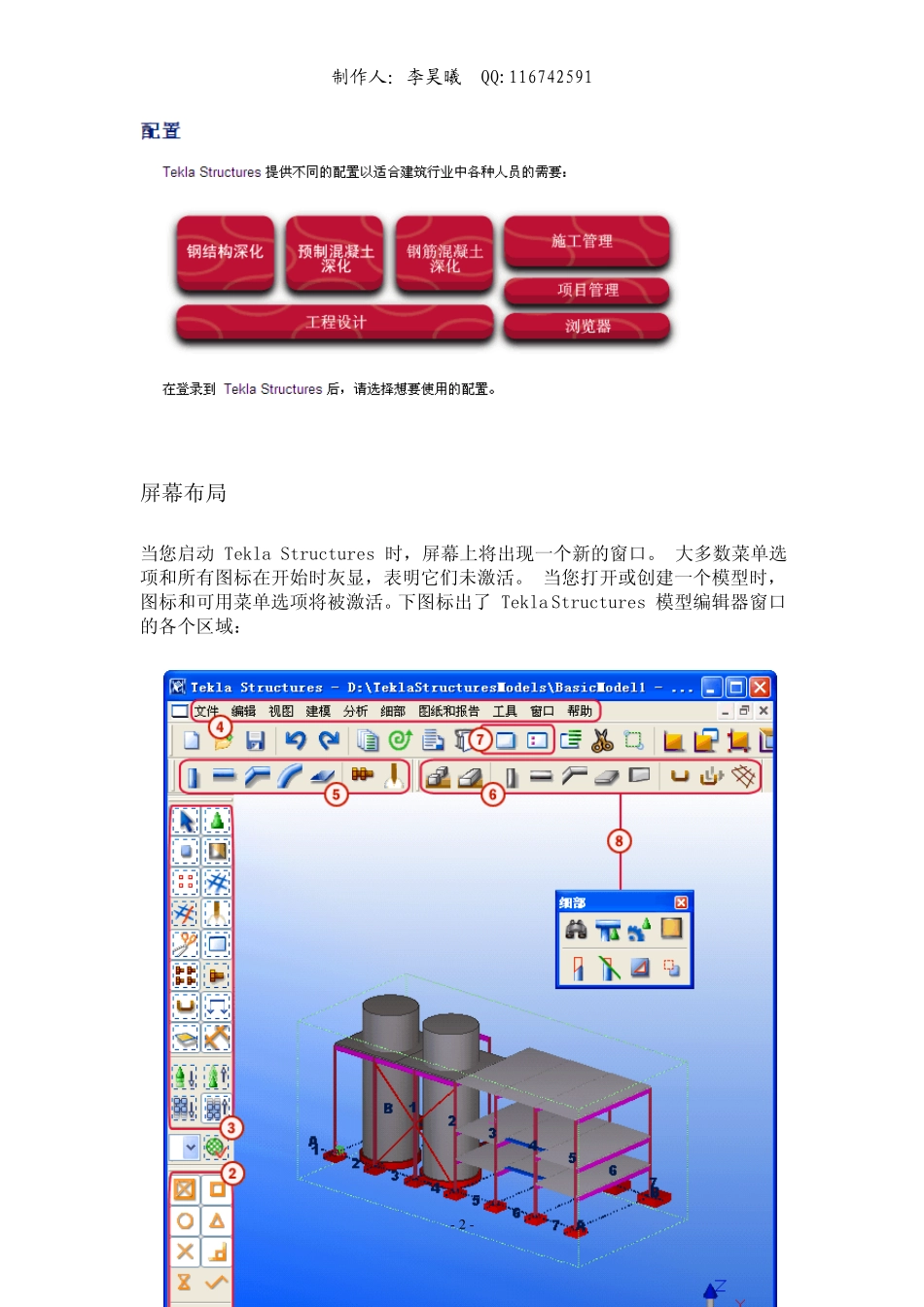

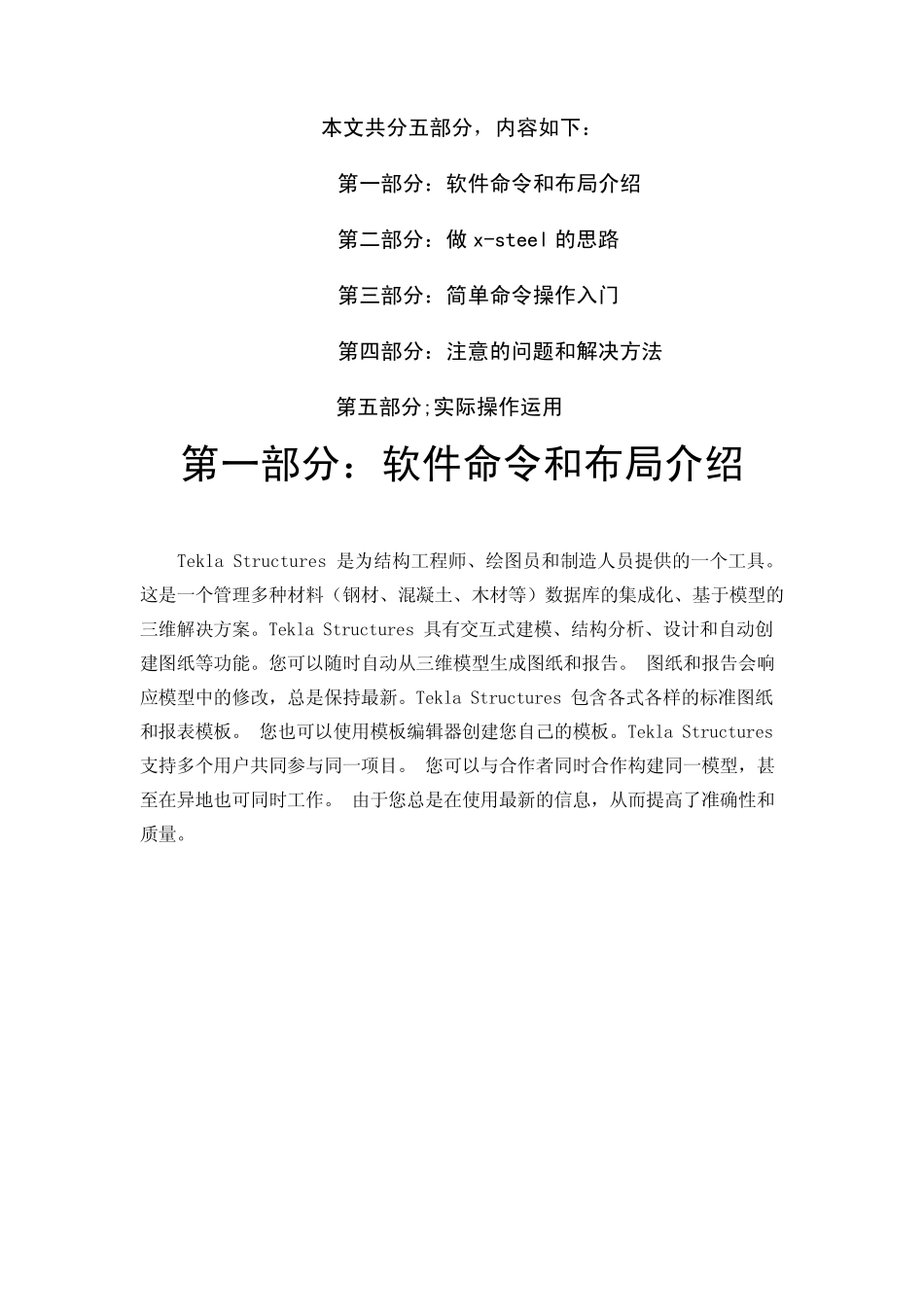

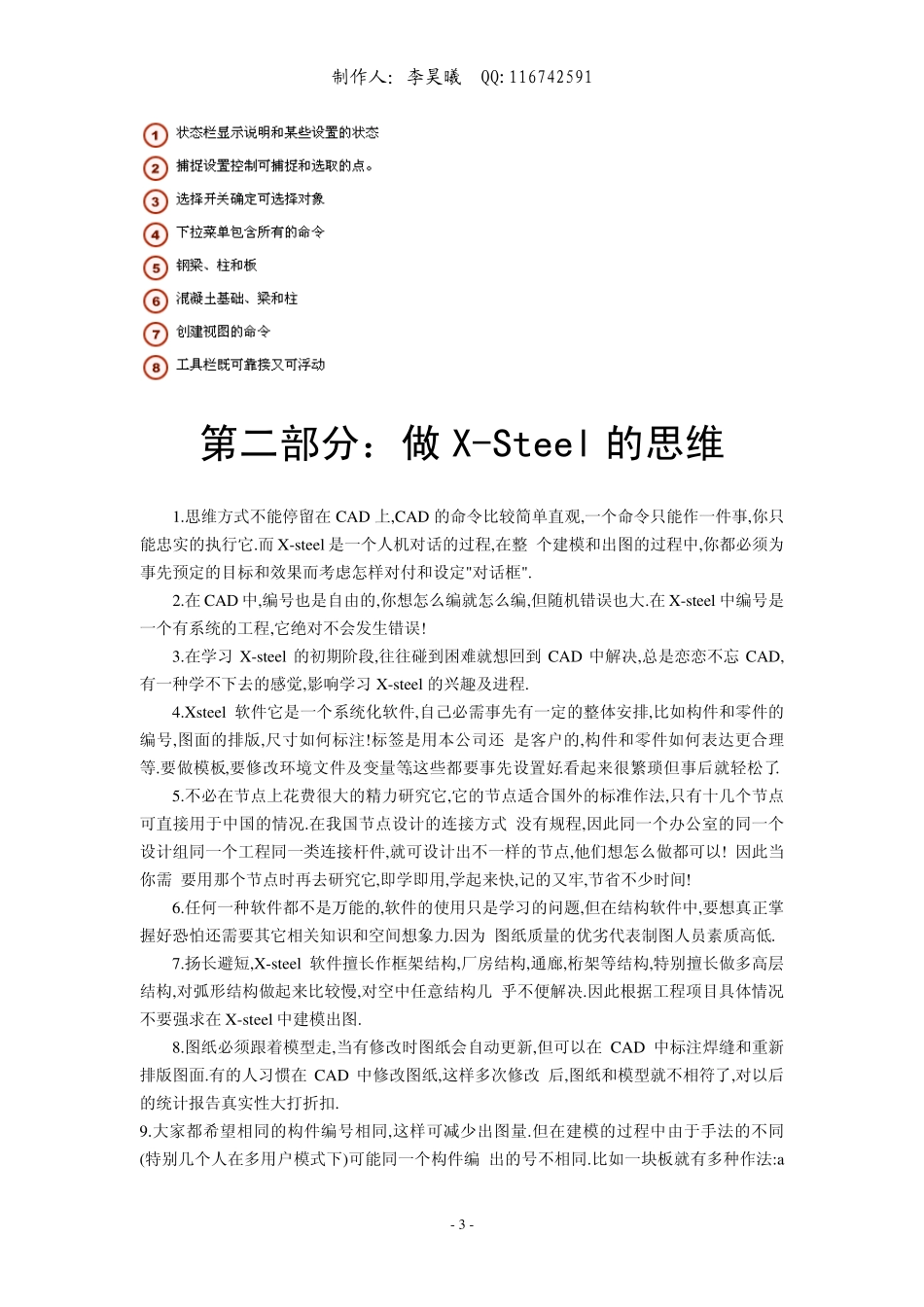

本文共分五部分，内容如下： 第一部分：软件命令和布局介绍 第二部分：做 x-steel 的思路 第三部分：简单命令操作入门 第四部分：注意的问题和解决方法 第五部分;实际操作运用 第一部分：软件命令和布局介绍 Tekla Structures 是为结构工程师、绘图员和制造人员提供的一个工具。 这是一个管理多种材料（钢材、混凝土、木材等）数据库的集成化、基于模型的三维解决方案。Tekla Structures 具有交互式建模、结构分析、设计和自动创建图纸等功能。您可以随时自动从三维模型生成图纸和报告。 图纸和报告会响应模型中的修改，总是保持最新。Tekla Structures 包含各式各样的标准图纸和报表模板。 您也可以使用模板编辑器创建您自己的模板。Tekla Structures 支持多个用户共同参与同一项目。 您可以与合作者同时合作构建同一模型，甚至在异地也可同时工作。 由于您总是在使用最新的信息，从而提高了准确性和质量。 制作人：李昊曦 QQ:116742591 屏幕布局 当您启动 Tekla Structures 时，屏幕上将出现一个新的窗口。 大多数菜单选项和所有图标在开始时灰显，表明它们未激活。 当您打开或创建一个模型时，图标和可用菜单选项将被激活。下图标出了 Tekla Structures 模型编辑器窗口的各个区域： - 2 -制作人：李昊曦 QQ:116742591 第二部分：做 X-Steel 的思维 1.思维方式不能停留在CAD 上,CAD 的命令比较简单直观,一个命令只能作一件事,你只能忠实的执行它.而 X-steel 是一个人机对话的过程,在整 个建模和出图的过程中,你都必须为事先预定的目标和效果而考虑怎样对付和设定"对话框". 2.在CAD 中,编号也是自由的,你想怎么编就怎么编,但随机错误也大.在X-steel 中编号是一个有系统的工程,它绝对不会发生错误! 3.在学习 X-steel 的初期阶段,往往碰到困难就想回到 CAD 中解决,总是恋恋不忘 CAD,有一种学不下去的感觉,影响学习 X-steel 的兴趣及进程. 4.Xsteel 软件它是一个系统化软件,自己必需事先有一定的整体安排,比如构件和零件的编号,图面的排版,尺寸如何标注!标签是用本公司还 是客户的,构件和零件如何表达更合理等.要做模板,要修改环境文件及变量等,这些都要事先设置好.看起来很繁琐但事后就轻松了. 5.不必在节点上花费很大的精力研究它,它的节点适合国外的标准作法,只有十几个节点可直接用于中国的情况.在我国节点设计的连接方式 没有规程,因此同一个办公室的同一个设计组同一个工程同...
