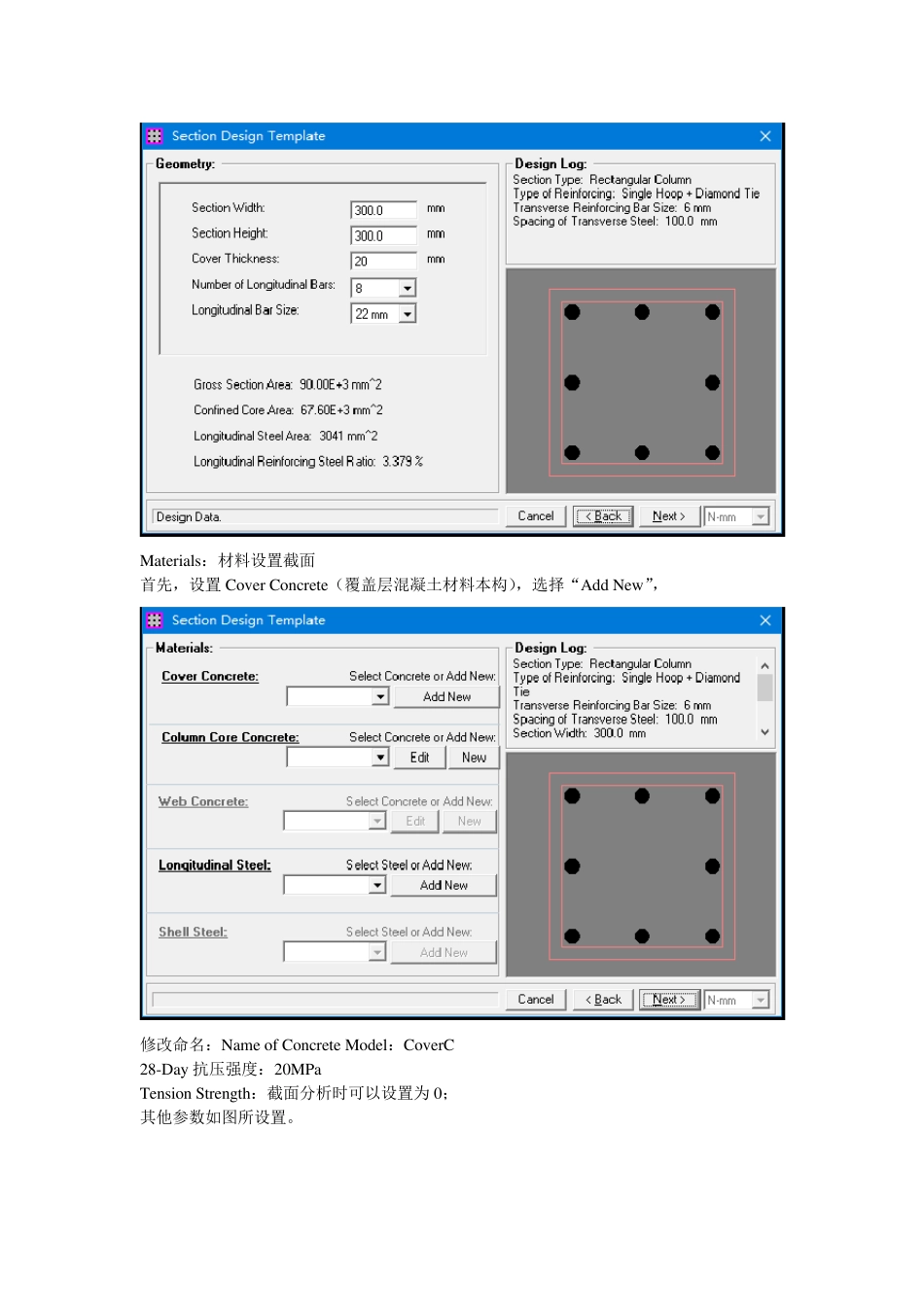

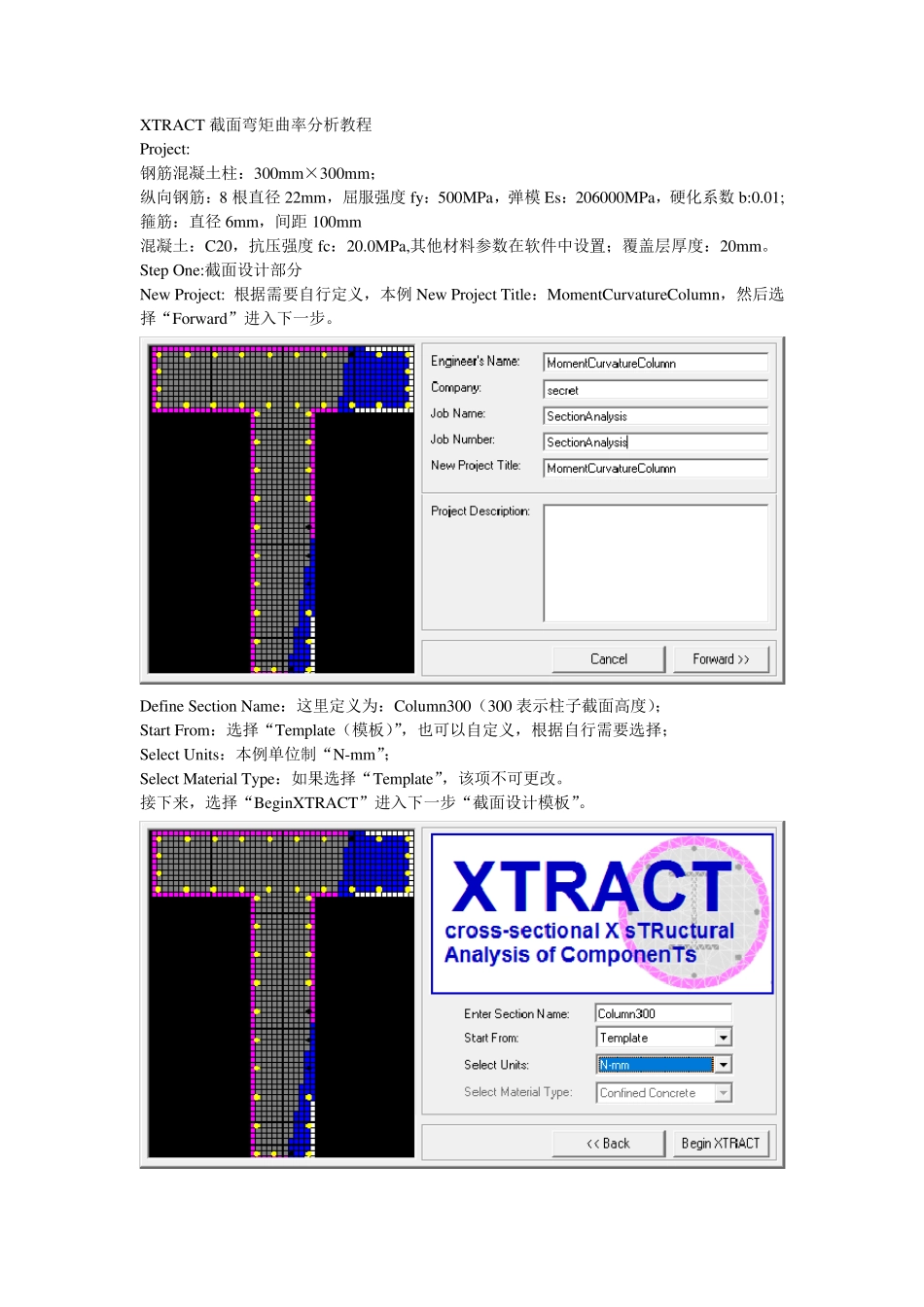

XTRACT 截面弯矩曲率分析教程 Project: 钢筋混凝土柱：300mm×300mm； 纵向钢筋：8 根直径 22mm，屈服强度 fy：500MPa，弹模 Es：206000MPa，硬化系数 b:0.01; 箍筋：直径 6mm，间距 100mm 混凝土：C20，抗压强度 fc：20.0MPa,其他材料参数在软件中设置；覆盖层厚度：20mm。 Step One:截面设计部分 New Project: 根据需要自行定义，本例 New Project Title：MomentCurvatureColumn，然后选择“Forward”进入下一步。 Define Section Name：这里定义为：Column300（300 表示柱子截面高度）； Start From：选择“Template（模板）”，也可以自定义，根据自行需要选择； Select Units：本例单位制“N-mm”； Select Material Type：如果选择“Template”，该项不可更改。 接下来，选择“BeginXTRACT”进入下一步“截面设计模板”。 Section Design Template: 在Cross Section：Section Information 设置如下。 在“Confinement Properties:”第一项表示箍筋直径，第二项表示箍筋间距。 然后，“Next”设置截面几何信息。 Section Width：截面高度，本例 300mm； Section Height：截面高度，本例 300mm； Cover Thickness：覆盖层厚度，本例为 20mm，此处需注意，覆盖层厚度为纵筋外表面到边缘的距离； Number of Longi..：纵筋数量 8； Longitudinal Bar Size：纵筋直径 22mm； “下一步” Materials：材料设置截面 首先，设置Cover Concrete（覆盖层混凝土材料本构），选择“Add New”， 修改命名：Name of Concrete Model：CoverC 28-Day抗压强度：20MPa Tension Strength：截面分析时可以设置为 0； 其他参数如图所设置。 边缘区混凝土本构+ 核心区混凝土本构 钢筋材料本构 全部材料本构设置完。 进行网格划分，即纤维生成。 生成纤维截面图，不过从图中可以发现，混凝土保护层并没有到纵筋的边缘，主要是因为考虑了箍筋的直径。 如果想忽略箍筋直径影响，可以进行修改。 选择红框图标。 弹出对话框，点击“是” 点击右上角“Modify Mesh/Material”选项，如下图所示 将 Style-Cover Thickness：修改为 20.00mm+箍筋直径即可，这里不做演示。 Step Two：荷载定义部分 在 XTRACT 软件上端菜单栏，Loading 选项，选择“Moment Curvature”选项，进入下面界面。 General： Loading Name：加载名称，由于本例轴力为 500Kn，命名为 MC500； On...
