XX小区10kv配电工程施工组织设计VIP免费

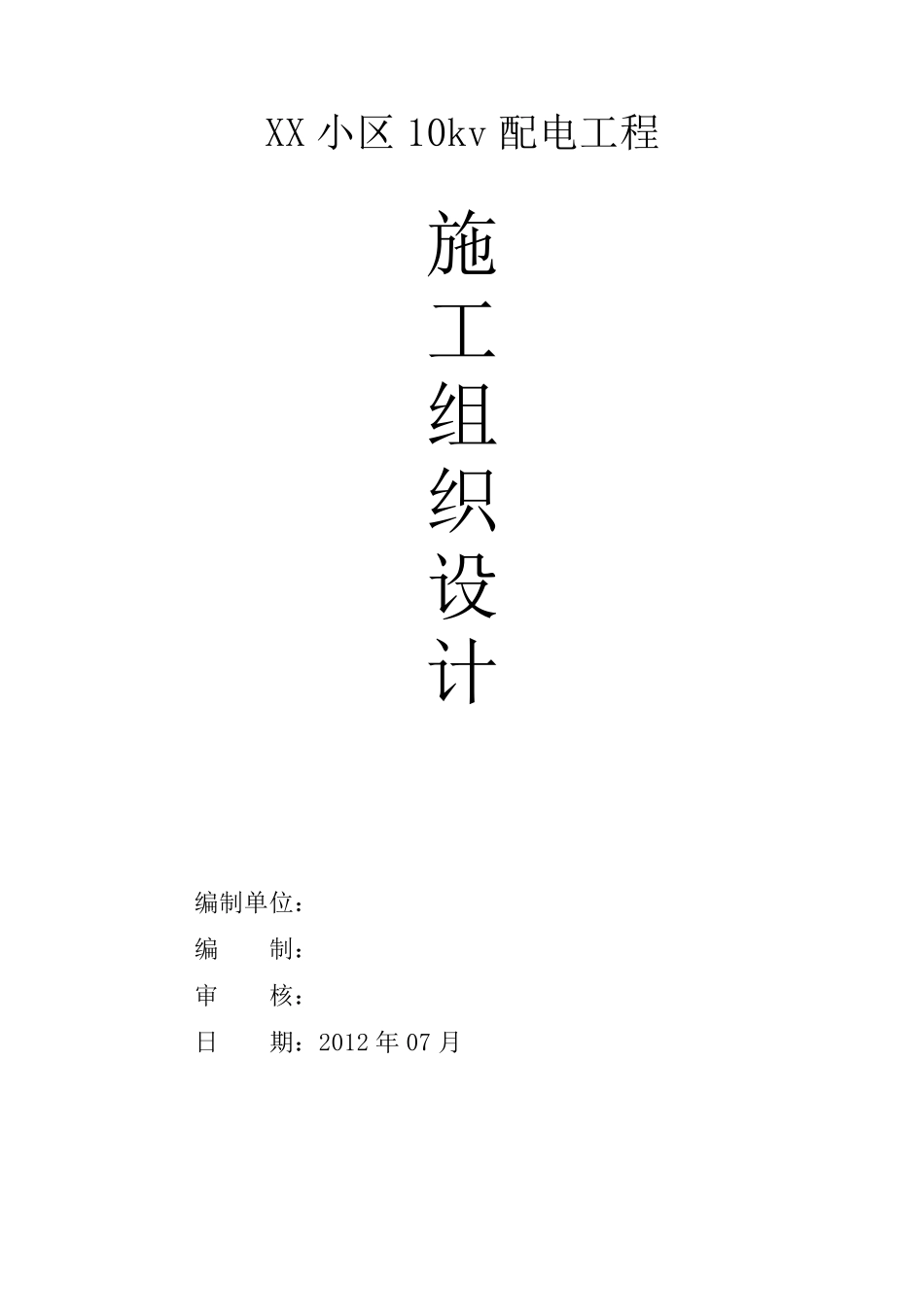

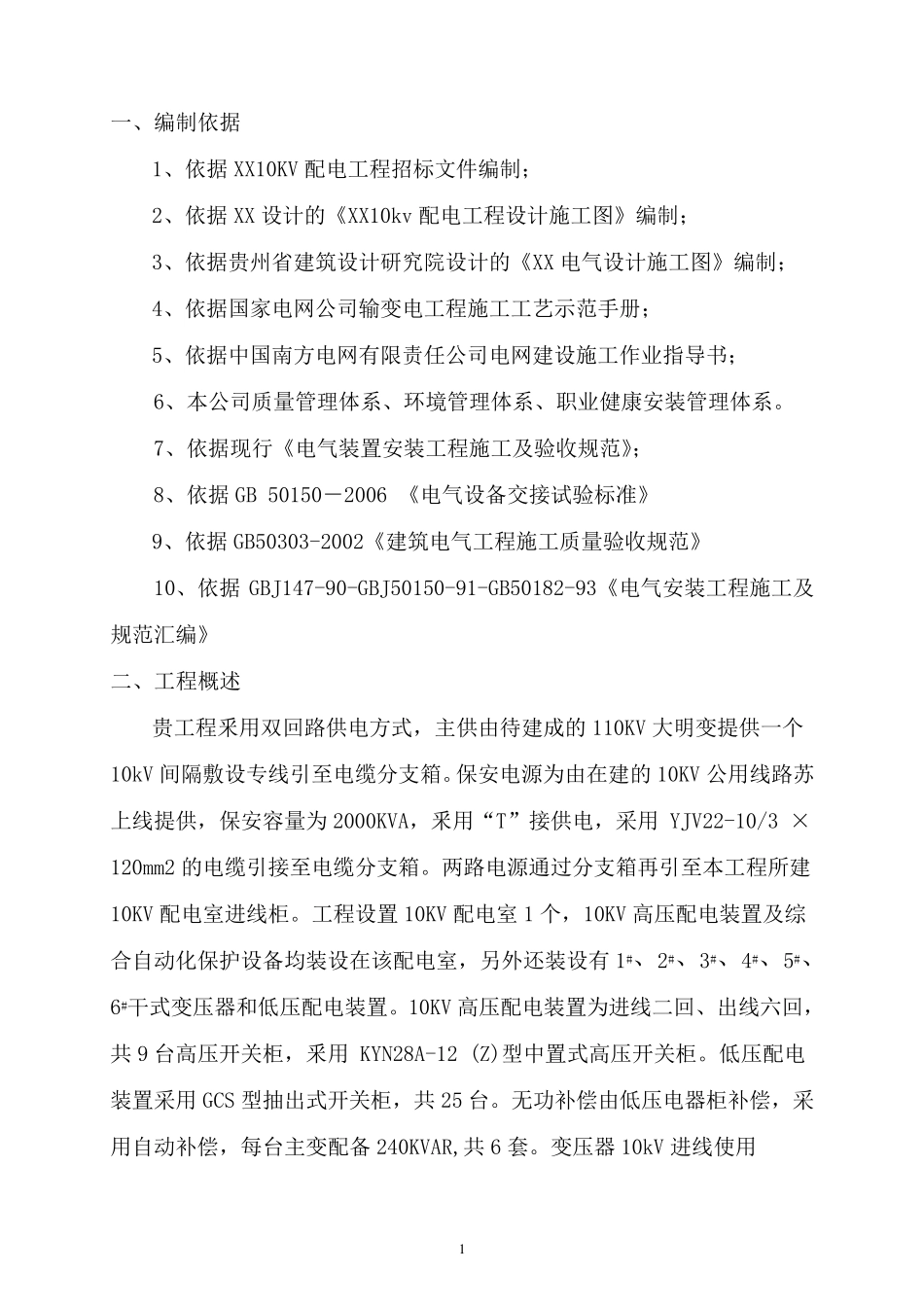

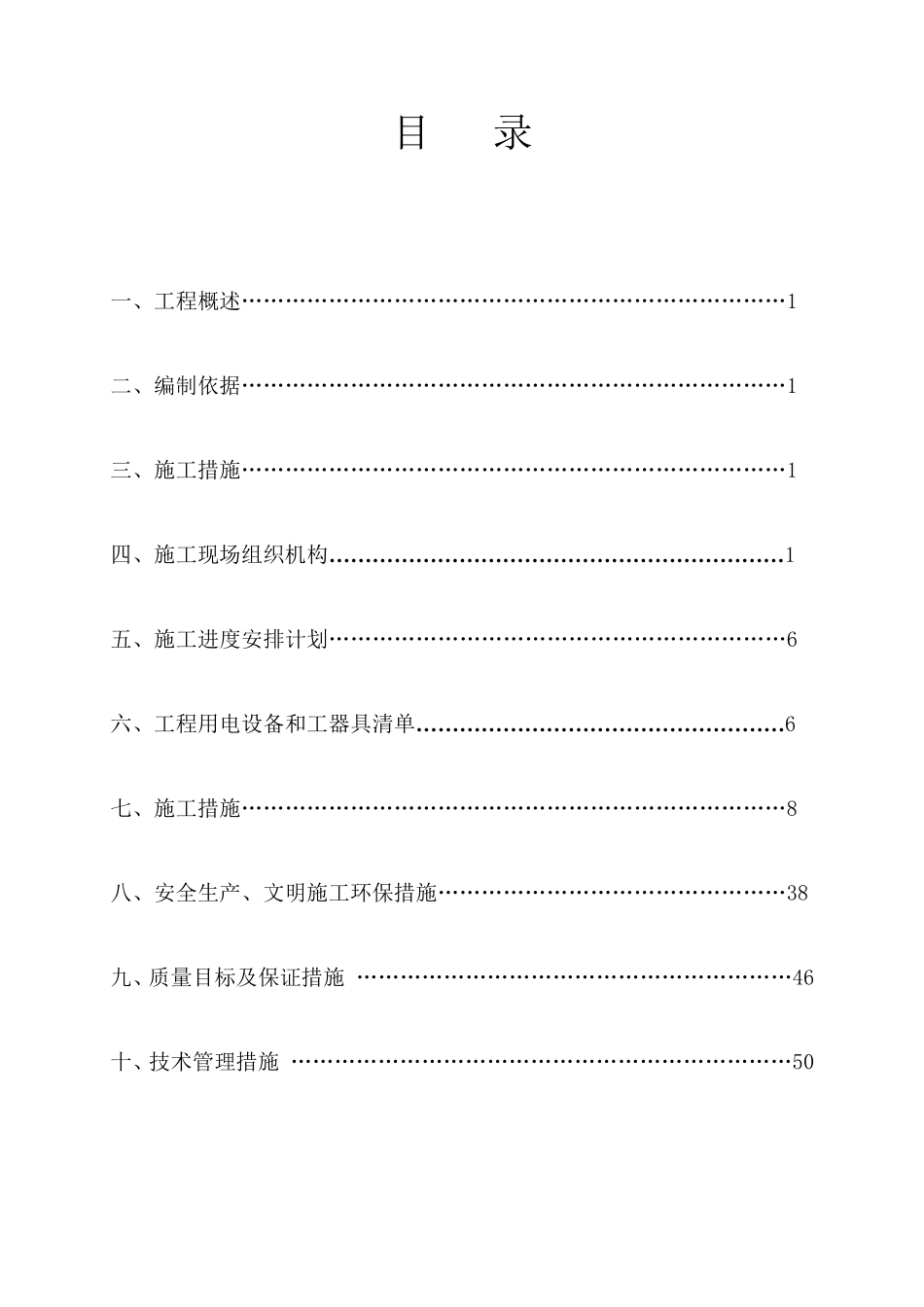

XX 小区10kv 配电工程 施 工 组 织 设 计 编制单位： 编 制： 审 核： 日 期：2012 年 07 月 目 录 一、工程概述…………………………………………………………………1 二、编制依据…………………………………………………………………1 三、施工措施…………………………………………………………………1 四、施工现场组织机构………………………………………………………1 五、施工进度安排计划………………………………………………………6 六、工程用电设备和工器具清单……………………………………………6 七、施工措施…………………………………………………………………8 八、安全生产、文明施工环保措施…………………………………………38 九、质量目标及保证措施 ……………………………………………………46 十、技术管理措施 ……………………………………………………………50 1 一、编制依据 1、依据XX10KV 配电工程招标文件编制； 2、依据XX 设计的《XX10kv 配电工程设计施工图》编制； 3、依据贵州省建筑设计研究院设计的《XX 电气设计施工图》编制； 4、依据国家电网公司输变电工程施工工艺示范手册； 5、依据中国南方电网有限责任公司电网建设施工作业指导书； 6、本公司质量管理体系、环境管理体系、职业健康安装管理体系。 7、依据现行《电气装置安装工程施工及验收规范》； 8、依据GB 50150－2006 《电气设备交接试验标准》 9、依据GB50303-2002《建筑电气工程施工质量验收规范》 10、依据GBJ147-90-GBJ50150-91-GB50182-93《电气安装工程施工及规范汇编》 二、工程概述 贵工程釆用双回路供电方式，主供由待建成的110KV 大明变提供一个10kV 间隔敷设专线引至电缆分支箱。保安电源为由在建的10KV 公用线路苏上线提供，保安容量为2000KVA，釆用“T”接供电，采用 YJV22-10/3 ×120mm2 的电缆引接至电缆分支箱。两路电源通过分支箱再引至本工程所建10KV 配电室进线柜。工程设置10KV 配电室1 个，10KV 高压配电装置及综合自动化保护设备均装设在该配电室，另外还装设有1#、2#、3#、4#、5#、6#干式变压器和低压配电装置。10KV 高压配电装置为进线二回、出线六回，共9 台高压开关柜，釆用 KYN28A-12 (Z)型中置式高压开关柜。低压配电装置采用GCS 型抽出式开关柜，共25 台。无功补 偿 由低压电器柜补 偿 ，采用自动补 偿 ，每 台主变配备240KVAR,共6...
