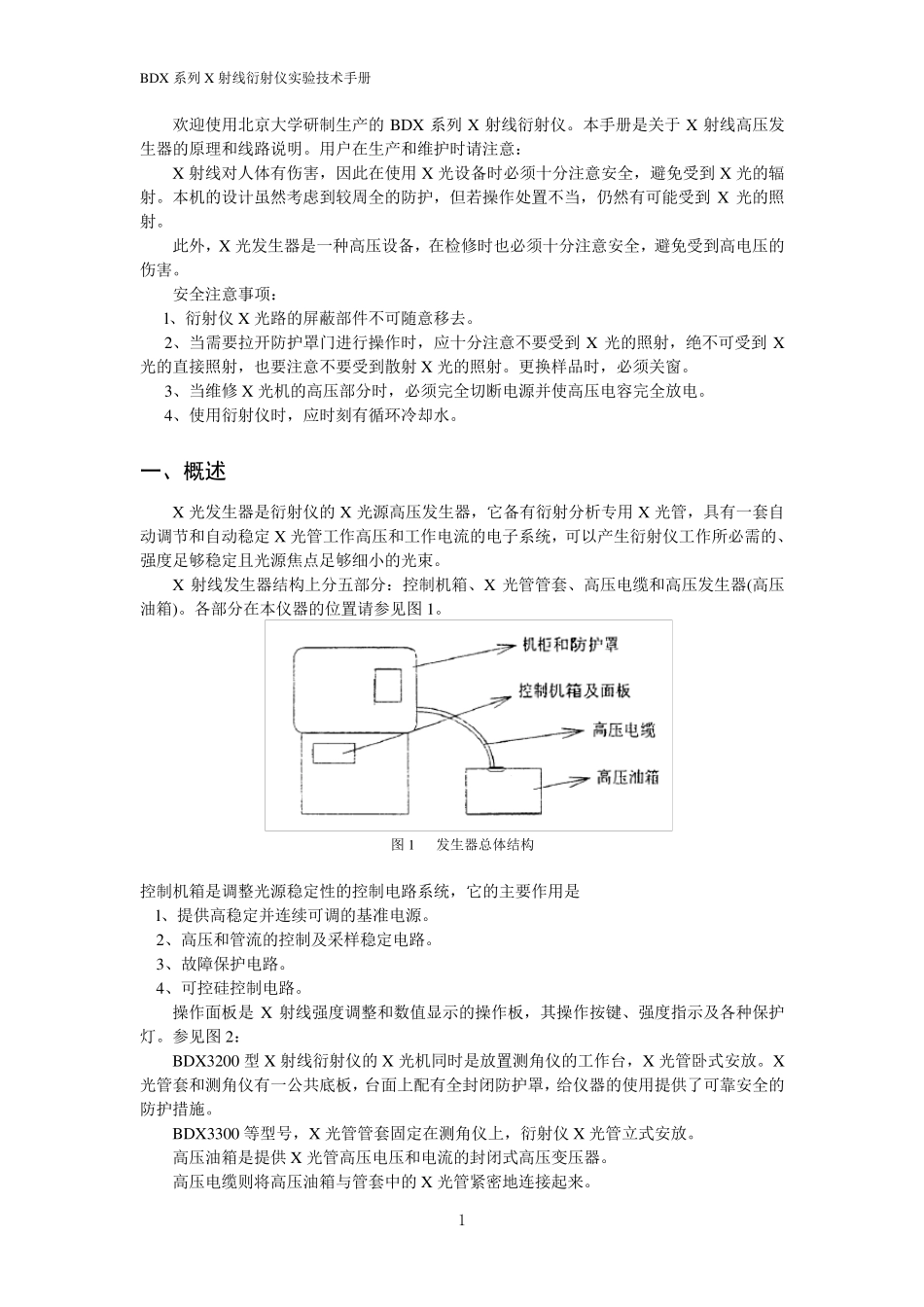

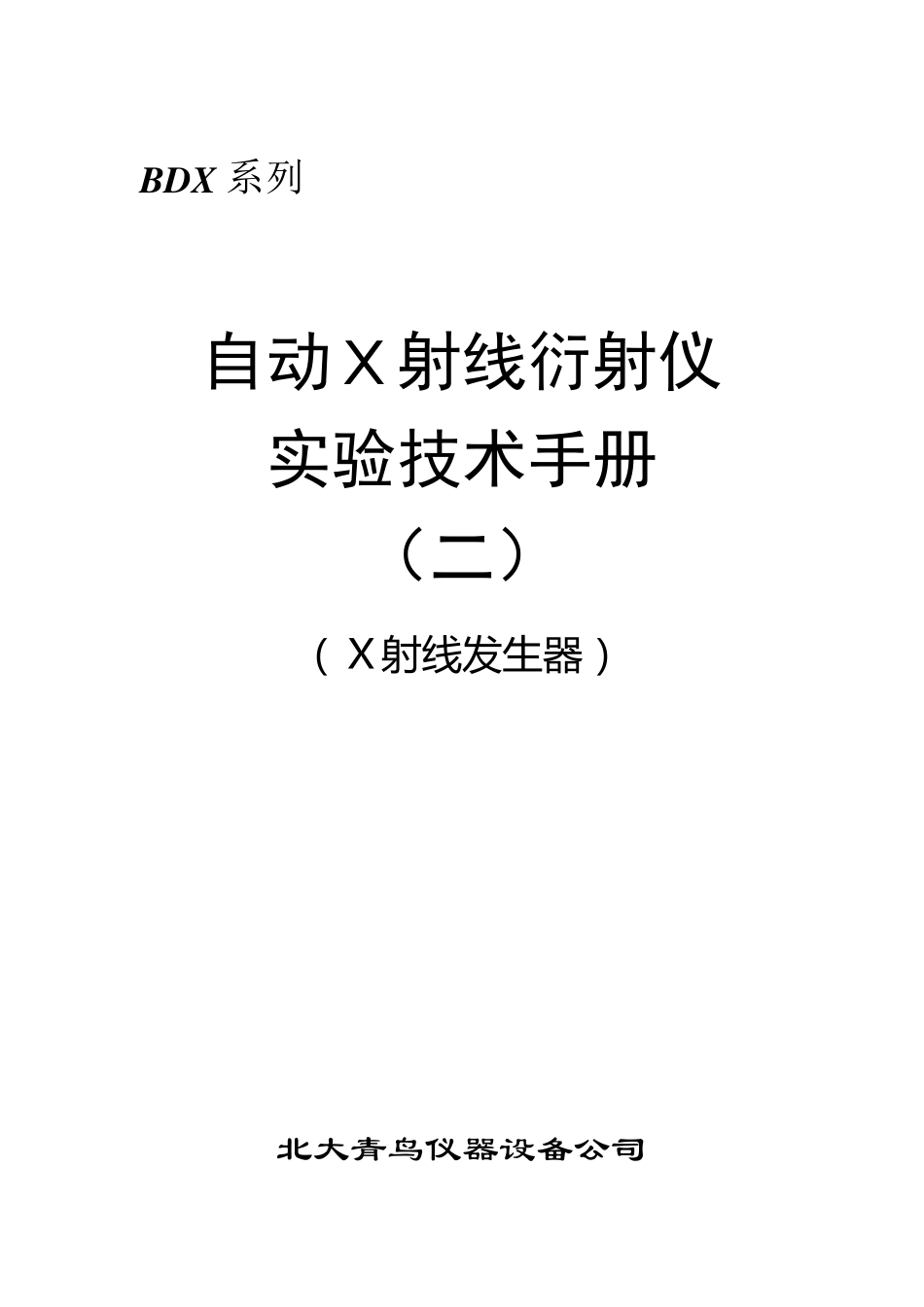

BDX 系列 自动Ｘ射线衍射仪 实验技术手册 （二） （ Ｘ 射 线 发生器） 北大青鸟仪器设备公司 BDX 系列X 射线衍射仪实验技术手册 1 欢迎使用北京大学研制生产的BDX 系列X 射线衍射仪。本手册是关于X 射线高压发生器的原理和线路说明。用户在生产和维护时请注意： X 射线对人体有伤害，因此在使用X 光设备时必须十分注意安全，避免受到X 光的辐射。本机的设计虽然考虑到较周全的防护，但若操作处置不当，仍然有可能受到X 光的照射。 此外，X 光发生器是一种高压设备，在检修时也必须十分注意安全，避免受到高电压的伤害。 安全注意事项： l、衍射仪X 光路的屏蔽部件不可随意移去。 2、当需要拉开防护罩门进行操作时，应十分注意不要受到X 光的照射，绝不可受到X光的直接照射，也要注意不要受到散射X 光的照射。更换样品时，必须关窗。 3、当维修X 光机的高压部分时，必须完全切断电源并使高压电容完全放电。 4、使用衍射仪时，应时刻有循环冷却水。 一、概述 X 光发生器是衍射仪的X 光源高压发生器，它备有衍射分析专用X 光管，具有一套自动调节和自动稳定X 光管工作高压和工作电流的电子系统，可以产生衍射仪工作所必需的、 强度 足 够 稳定且 光源焦 点 足 够 细 小 的光束 。 X 射线发生器结 构 上 分五 部分：控 制机箱 、X 光管管套、高压电缆 和高压发生器(高压油 箱 )。各 部分在本仪器的位 置请参 见 图 1。 图 1 发生器总 体结 构 控 制机箱 是调整 光源稳定性 的控 制电路系统，它的主 要作用是 l、提 供 高稳定并连 续 可调的基 准 电源。 2、高压和管流的控 制及 采 样稳定电路。 3、故 障 保 护电路。 4、可控 硅 控 制电路。 操作面 板 是X 射线强度 调整 和数 值 显 示 的操作板 ，其 操作按 键 、强度 指 示 及 各 种保 护灯 。参 见 图 2： BDX3200 型 X 射线衍射仪的X 光机同 时是放置测 角 仪的工作台 ，X 光管卧 式 安放。X光管套和测 角 仪有一公 共 底 板 ，台 面 上 配 有全封 闭 防护罩，给 仪器的使用提 供 了 可靠 安全的防护措 施 。 BDX3300 等 型 号 ，X 光管管套固 定在测 角 仪上 ，衍射仪X 光管立 式 安放。 高压油 箱 是提 供 X 光管高压电压和电流的封 闭 式 高压变 压器。 高压电缆 则 将 高压油 箱 与 管套中 ...
