x射线探伤专项施工组织设计VIP免费

x射线探伤专项施工组织设计_第1页
1/7
x射线探伤专项施工组织设计_第2页
2/7
x射线探伤专项施工组织设计_第3页
3/7

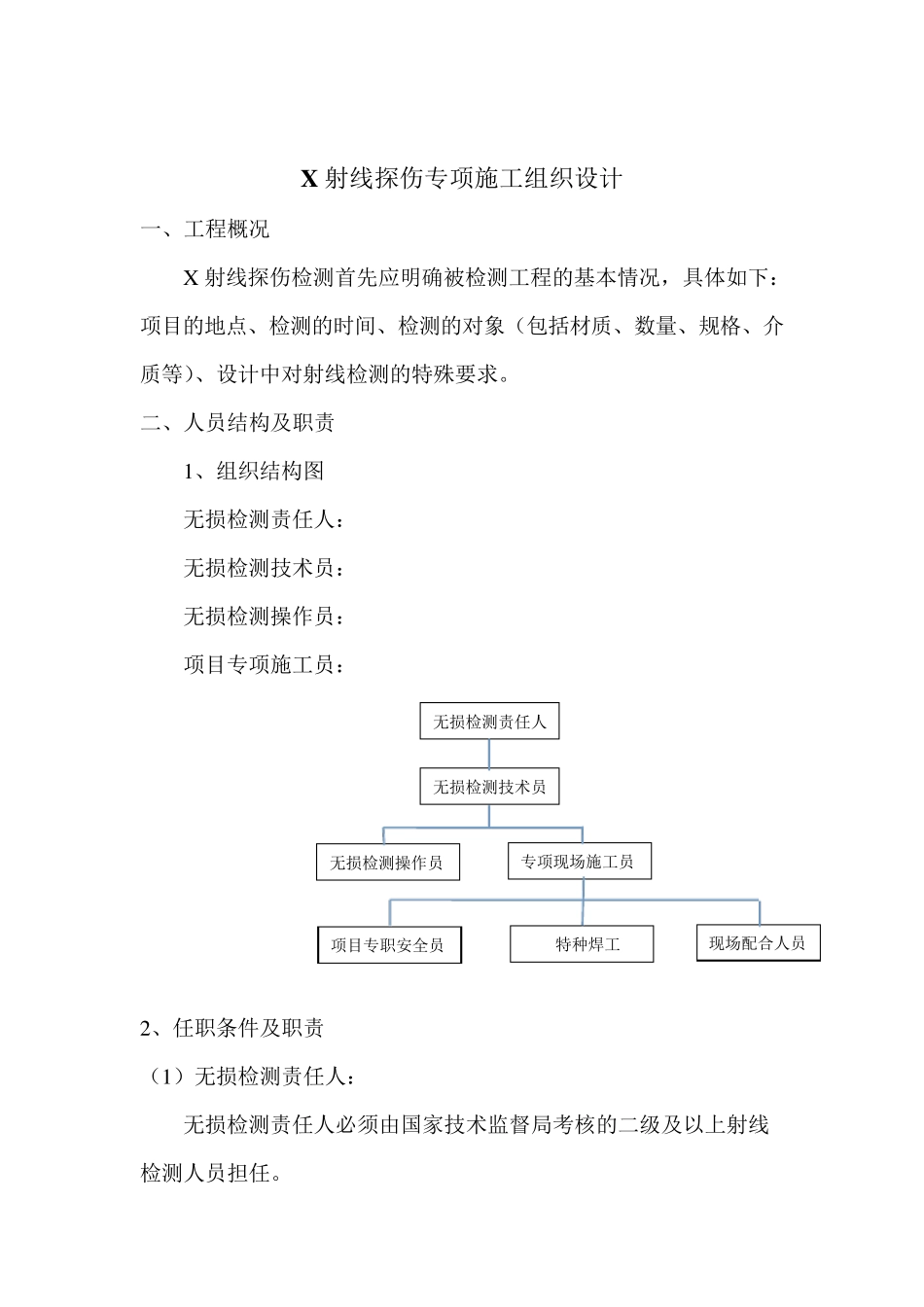

工程X 射线探伤专项施工组织设计方案 编制: 审核: 批准: 建设单位: 监理单位: 施工单位: X 射线探伤专项施工组织设计 一、工程概况 X 射线探伤检测首先应明确被检测工程的基本情况,具体如下:项目的地点、检测的时间、检测的对象(包括材质、数量、规格、介质等)、设计中对射线检测的特殊要求。 二、人员结构及职责 1、组织结构图 无损检测责任人: 无损检测技术员: 无损检测操作员: 项目专项施工员: 2、任职条件及职责 (1)无损检测责任人: 无损检测责任人必须由国家技术监督局考核的二级及以上射线检测人员担任。 无损检测技术员 无损检测操作员 专项现场施工员 项目专职安全员 特种焊工 现场配合人员 无损检测责任人 其负责:a 对射线底片进行复评 b 审批射线检测施工方案,审核公司体系的相关无损检测程序。 (2)无损检测技术员: 无损检测技术员必须由国家技术监督局考核的二级及以上射线检测人员担任。 其负责: A 射线检测方案的编制,向无损检测操作员了解现场检测的相关信息,制定具体的工艺参数,并传达给无损检测操作人员。 B 对射线底片进行初评 C 当出现焊缝检测不合格时,无损检测技术人员联系焊接技术员重新制定返修工艺及复照工艺。 (3)无损检测操作员: 无损检测操作员必须由国家技术监督局考核的一级及以上射线检测人员担任。 其负责: A 收集项目相关信息,并传递到无损检测技术员。对被检工件进行外观检查,对外观不合格的焊缝不予检测。 B 根据无损检测技术员制定的工艺参数进行现场射线探伤。 C 督促现场施工员及专项安全员,为射线检测提供必要的条件:包括设备警示区域,清出闲杂人员,为检测设备及工件的摆放提供必要的工具。 D 会同专项施工员,对探伤配合人员进行安全交底,讲解防护知识。 E 将拍摄好的胶片暗室处理,得到底片并冲洗凉干,整理摆放好。 F 及时冲洗、更换显影定影液,并将废液集中收集,交由专业公司回收。 (4)现场专项施工员: 其职责: A 收集被检测焊缝的信息(包括材质、规格、数目、介质、特殊设计要求等),并会同焊缝接点图、无损检测委托单,递交至无损检测技术人员。 B 编制无损检测计划(包括确定时间区间、检测时配合人员、特种焊工)确保每次检测前将委托信息传递到无损检测技术员。 C 组织现场不合格焊缝返修,并对返修焊缝进行外观检查。合格后通知无损检测员复照。 (5)项目专职安全员: 其职责:...
