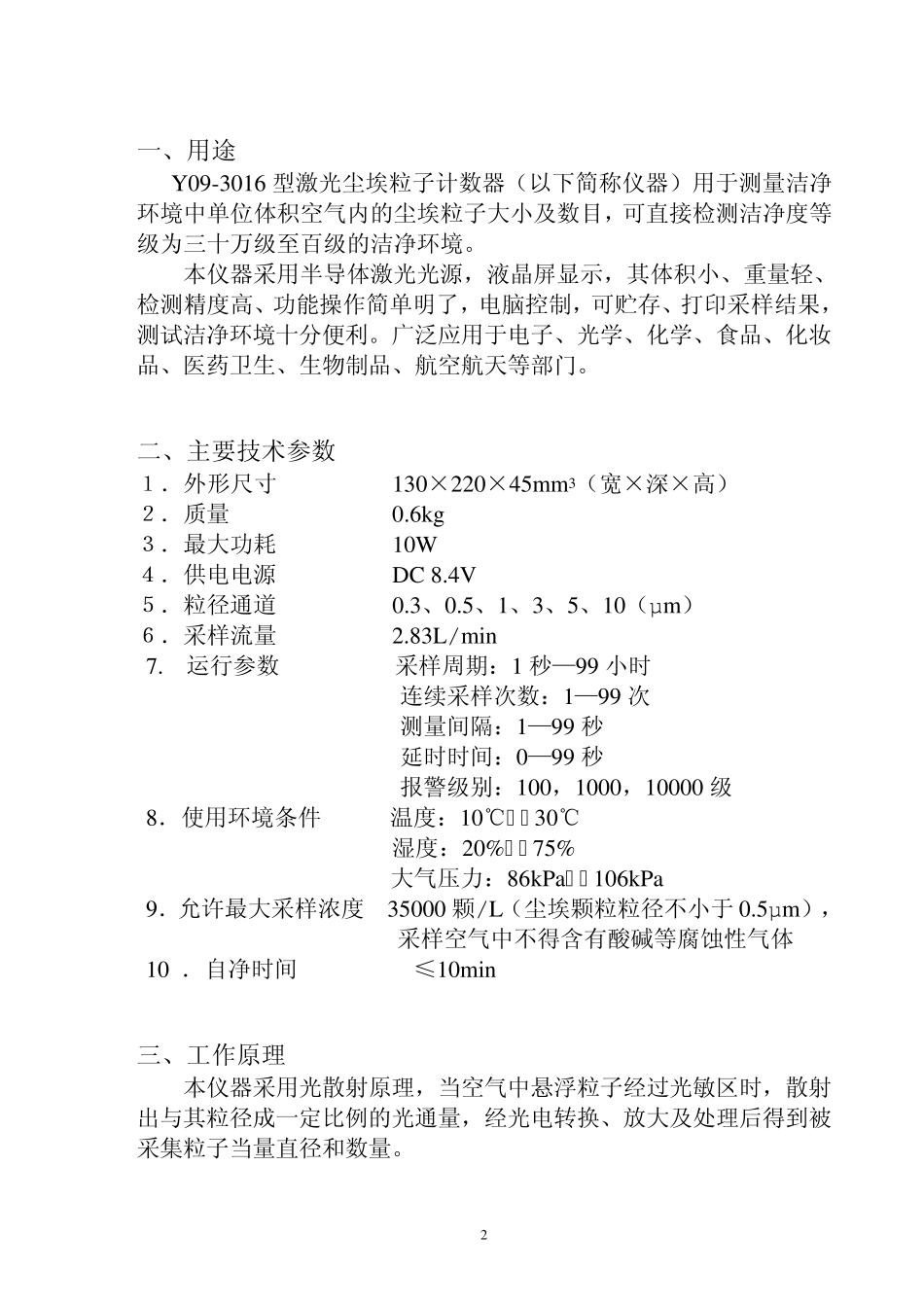

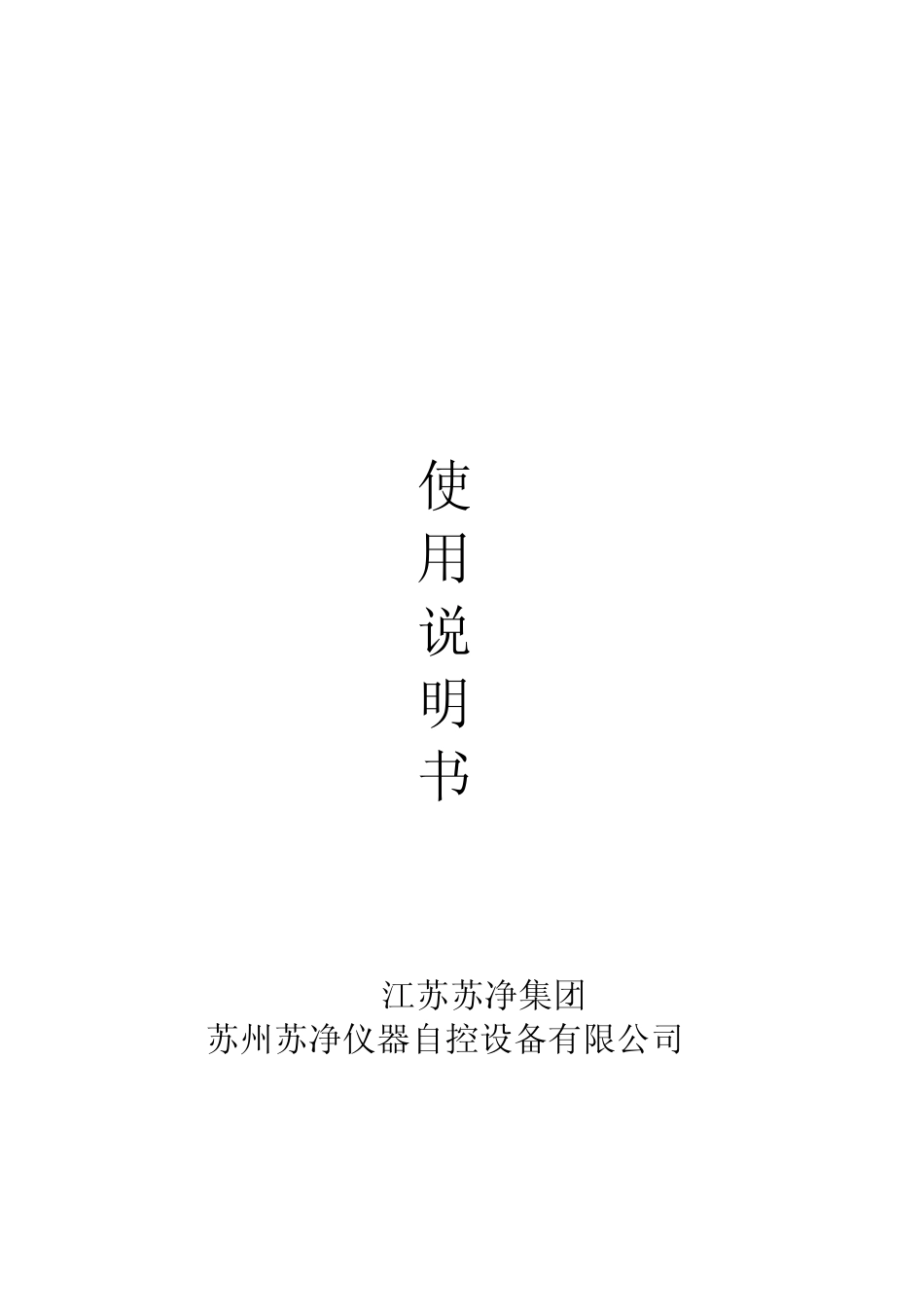

使 用 说 明 书 江苏苏净集团 苏州苏净仪器自控设备有限公司 2 一、用途 Y09-3016 型激光尘埃粒子计数器（以下简称仪器）用于测量洁净环境中单位体积空气内的尘埃粒子大小及数目，可直接检测洁净度等级为三十万级至百级的洁净环境。 本仪器采用半导体激光光源，液晶屏显示，其体积小、重量轻、检测精度高、功能操作简单明了，电脑控制，可贮存、打印采样结果，测试洁净环境十分便利。广泛应用于电子、光学、化学、食品、化妆品、医药卫生、生物制品、航空航天等部门。 二、主要技术参数 １．外形尺寸 130×220×45mm3（宽×深×高） ２．质量 0.6kg ３．最大功耗 10W ４．供电电源 DC 8.4V ５．粒径通道 0.3、0.5、1、3、5、10（µm） ６．采样流量 2.83L/min 7. 运行参数 采样周期：1 秒—99 小时 连续采样次数：1—99 次 测量间隔：1—99 秒 延时时间：0—99 秒 报警级别：100，1000，10000 级 8．使用环境条件 温度：10℃——30℃ 湿度：20%——75% 大气压力：86kPa——106kPa 9．允许最大采样浓度 35000 颗/L（尘埃颗粒粒径不小于0.5µm），采样空气中不得含有酸碱等腐蚀性气体 10 ．自净时间 ≤10min 三、工作原理 本仪器采用光散射原理，当空气中悬浮粒子经过光敏区时，散射出与其粒径成一定比例的光通量，经光电转换、放大及处理后得到被采集粒子当量直径和数量。 3 四．功能 ■前面板 含有液晶屏及八个功能键：“复位”、“采样”、“打印”、“退出”、“▲”、“▼”、“确认”、“模式”。液晶屏显示内容由电脑控制，其程序如下： 1 ：开机画面 开机画面见图 （一） 图（一） 2 ：设置画面 按“确认”键进入设置画面 设置画面见图（二） 图（二） 每按一次“▼”键，●光标依次下移，每按一次“▲”键，●光标依次上移，并伴有“吡”声。当●光标移至日期，按“确认”键进入调整日期界面，05年 09月 06日， 表示调整位，按“▲”键依次增加 Y09-3016 型 激 光 尘 埃 粒 子 计 数 器 V 40 江苏苏净集团 苏州苏净仪器自控设备有限公司 Tel： (0512)68246607 Fax : (0512)68241387 ● 数据测量 日期：05 年 09 月 06 日 时间：08 时 05 分 测量位置：000 置信度状态：0 测点数：0 点 运行参数 清除数据：0 数据查询 4 （0 -9 ），每按一次 “▼”键， 光标依次向后移并循环。按“确认”键保存当前设置并退出。其他功能...
