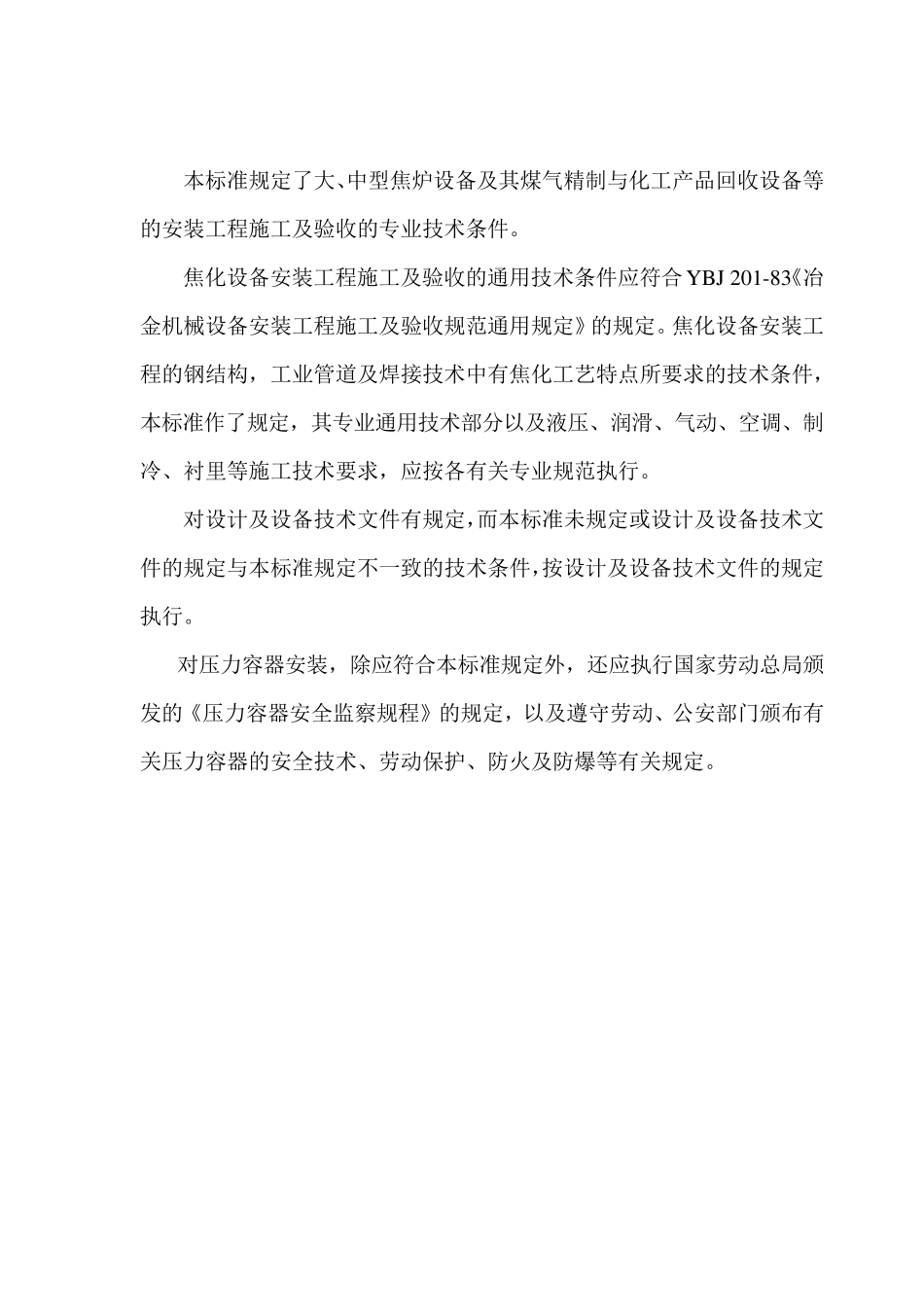

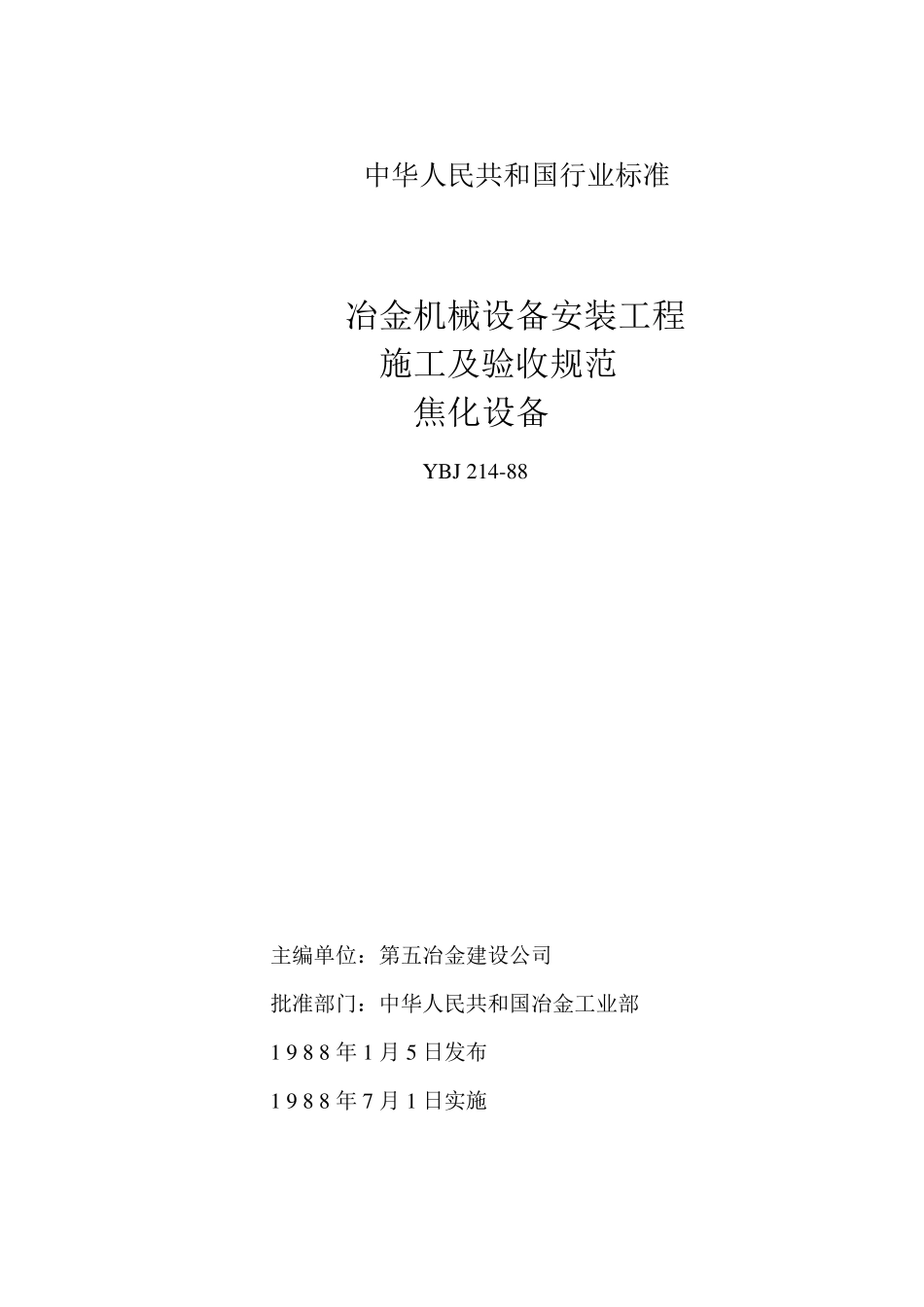

中华人民共和国行业标准 冶金机械设备安装工程 施工及验收规范 焦化设备 Y BJ 214-88 主编单位：第五冶金建设公司 批准部门：中华人民共和国冶金工业部 1 9 8 8 年 1 月 5 日发布 1 9 8 8 年 7 月 1 日实施 本标准规定了大、中型焦炉设备及其煤气精制与化工产品回收设备等的安装工程施工及验收的专业技术条件。 焦化设备安装工程施工及验收的通用技术条件应符合Y BJ 201-83《冶金机械设备安装工程施工及验收规范通用规定》的规定。焦化设备安装工程的钢结构，工业管道及焊接技术中有焦化工艺特点所要求的技术条件，本标准作了规定，其专业通用技术部分以及液压、润滑、气动、空调、制冷、衬里等施工技术要求，应按各有关专业规范执行。 对设计及设备技术文件有规定，而本标准未规定或设计及设备技术文件的规定与本标准规定不一致的技术条件，按设计及设备技术文件的规定执行。 对压力容器安装，除应符合本标准规定外，还应执行国家劳动总局颁发的《压力容器安全监察规程》的规定，以及遵守劳动、公安部门颁布有关压力容器的安全技术、劳动保护、防火及防爆等有关规定。 1.煤处理设备 1.1 煤处理设备的有关规定 煤处理设备中的起重设备，连续运输设备的安装应符合《机械设备安装工程施工及验收规范》TJ 231（四）-78 的规定；给矿放矿设备、破碎粉磨设备、筛分设备的安装应符合《冶金机械设备安装工程施工及验收规范一选矿设备》YBJ203-83 的规定。 1.2 堆、取料机 1.2.1 机体安装应在停机台上进行，供安装的一段轨道的精度应符合以下规定： a.轨道中心线距两钢轨中心间距的极限偏差为士 4m m ； b.以两列走行轮的端部轮中心距的设计尺寸，在两条钢轨中心线上投点作一矩形，其对角线之差小于 4m m ； c.轨道顶面标高的极限偏差为士 lm m 。 1.2.2 在安装过程中，对轨道定期作沉降观测，如超过 1.2.1 标准，应及时调整，轨道顶面允许加垫板调整。 1.2.3 走行轮安装应符合以下规定： 1.2-3.1 轮垂直度公差为 D/1000 (D 为轮直径），且只许下轮缘向内倾斜。 1.2.3.2 每个轮的水平偏斜及同一侧全部车轮的同位差，应符合表1 规定。 1.2.4 走行平衡器的安装应符合表2 规定。 1.2.5 回转装置 1.2.5.1 回转轨道的安装精度，在圆周上取 8 点以上进行检查，应符合以下规定： a.回转轨道半径长度的极限偏差为士 4m m ； b.回转轨道顶面各点高度的极限偏差为士 5m m ；...
