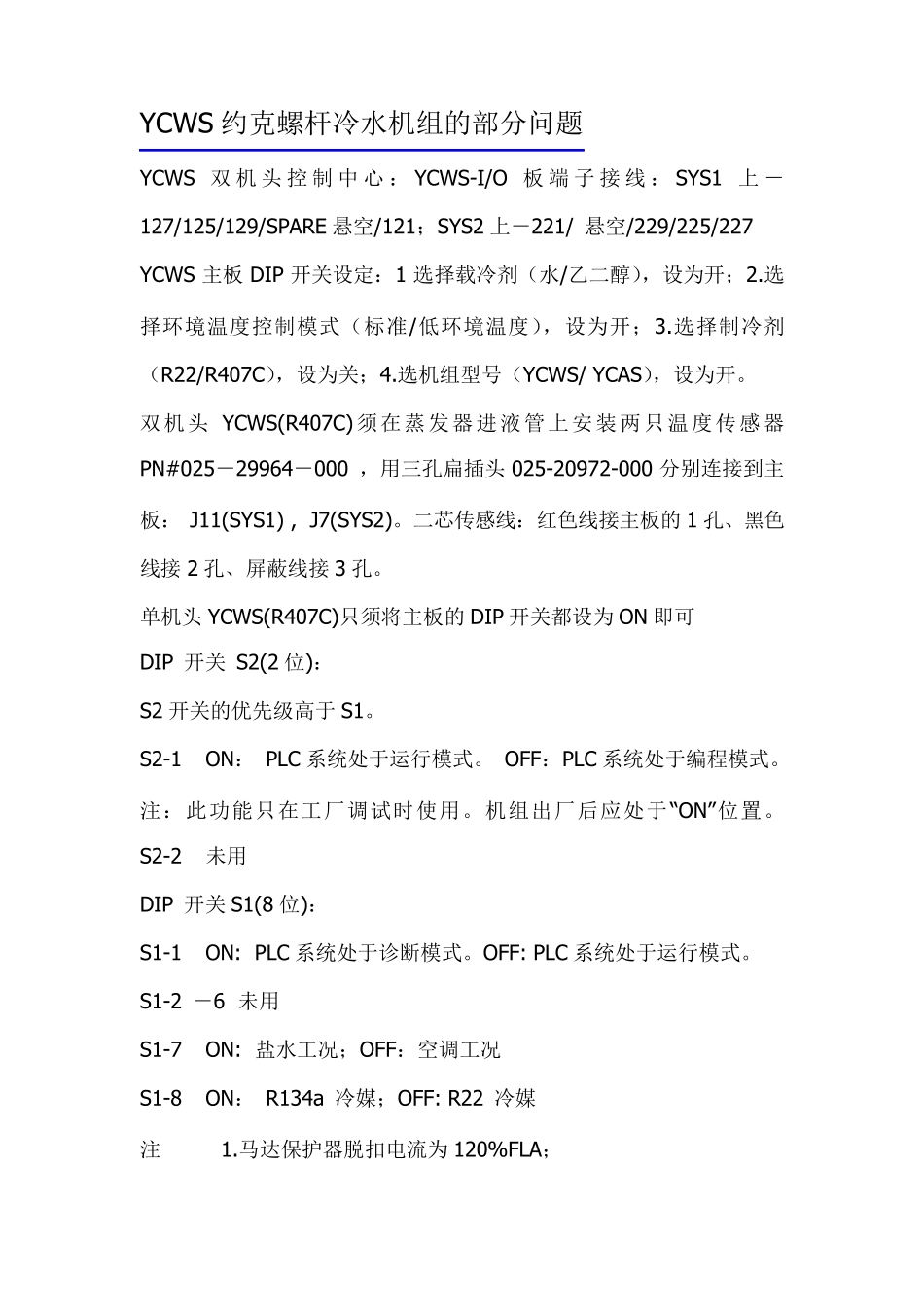

YCWS 约克螺杆冷水机组的部分问题 YCWS 双机头控制中心：YCWS-I/O 板端子接线：SYS1 上－127/125/129/SPARE 悬空/121；SYS2 上－221/ 悬空/229/225/227 YCWS 主板DIP 开关设定：1 选择载冷剂（水/乙二醇），设为开；2.选择环境温度控制模式（标准/低环境温度），设为开；3.选择制冷剂（R22/R407C），设为关；4.选机组型号（YCWS/ YCAS），设为开。 双机头YCWS(R407C)须在蒸发器进液管上安装两只温度传感器PN#025－29964－000 ，用三孔扁插头025-20972-000 分别连接到主板： J11(SYS1) , J7(SYS2)。二芯传感线：红色线接主板的1 孔、黑色线接2 孔、屏蔽线接3 孔。 单机头YCWS(R407C)只须将主板的DIP 开关都设为ON 即可 DIP 开关 S2(2 位)： S2 开关的优先级高于 S1。 S2-1 ON： PLC 系统处于运行模式。 OFF：PLC 系统处于编程模式。注：此功能只在工厂调试时使用。机组出厂后应处于“ON”位置。S2-2 未用 DIP 开关S1(8 位)： S1-1 ON: PLC 系统处于诊断模式。OFF: PLC 系统处于运行模式。 S1-2 －6 未用 S1-7 ON: 盐水工况；OFF：空调工况 S1-8 ON： R134a 冷媒；OFF: R22 冷媒 注 1.马达保护器脱扣电流为120%FLA； 注 2.NOTE1 为107%FLA，NOTE2 为星/三角107%FLA 的58%； 注 3.马达保护器显示信息代码为： 0 无故障；1 过流；2 电流不平衡＞17%；3 电流不平衡＞25%；4 相序错误；5 温度过高；6 在DIP 设定范围之外；7 不平衡＞50%；8缺相 。 注4．如果出现奇数制冷量的机组：如YEWS150，应该按YEWS160 的标准设定MP 的DIP 开关：左1，右0。 （2）在主画面按“设置”显示设置画面。键入数字“1380”再按“ENTER”键进入“操作员”级别（可修改部分设定值）；如键入数字“9675”再按“ENTER”键进入维修级别（可修改全部设定值）。按“ENTER”键确定,用“↑”“↓”增加、减少数值；按“←”“→”移动光标，如果输入错误用“CANCEL”键取消 ．YCWS 机组测试时 T4：110V/24V 变压器（马达保护器供电）烧毁。 检查线路发现此变压器供给系统 1、系统 2 马达保护器的电源接线不一致（系统 1：T1 接 11＃，T2 接 12＃；系统 2：T1 接 22＃，T2 接 21＃）。更换接线、变压器后工作正常。 45＃、46＃（G、B）接反也会烧毁 T4，此时开机能启动，但停机后会显示“低电流保护”。 2．YCWS 机组启动停机，显示“低电流保护”。 检查马达保护器无...
