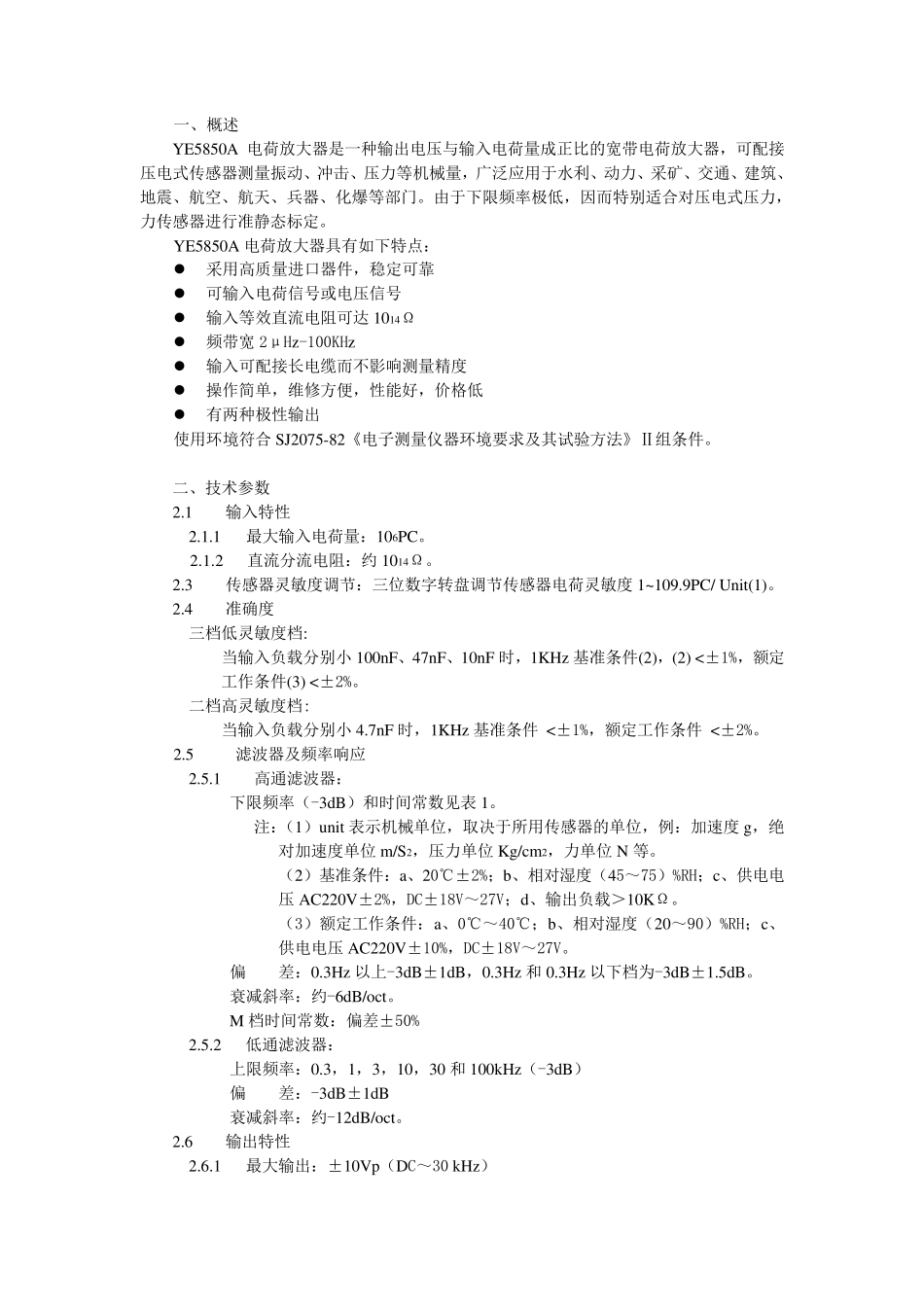

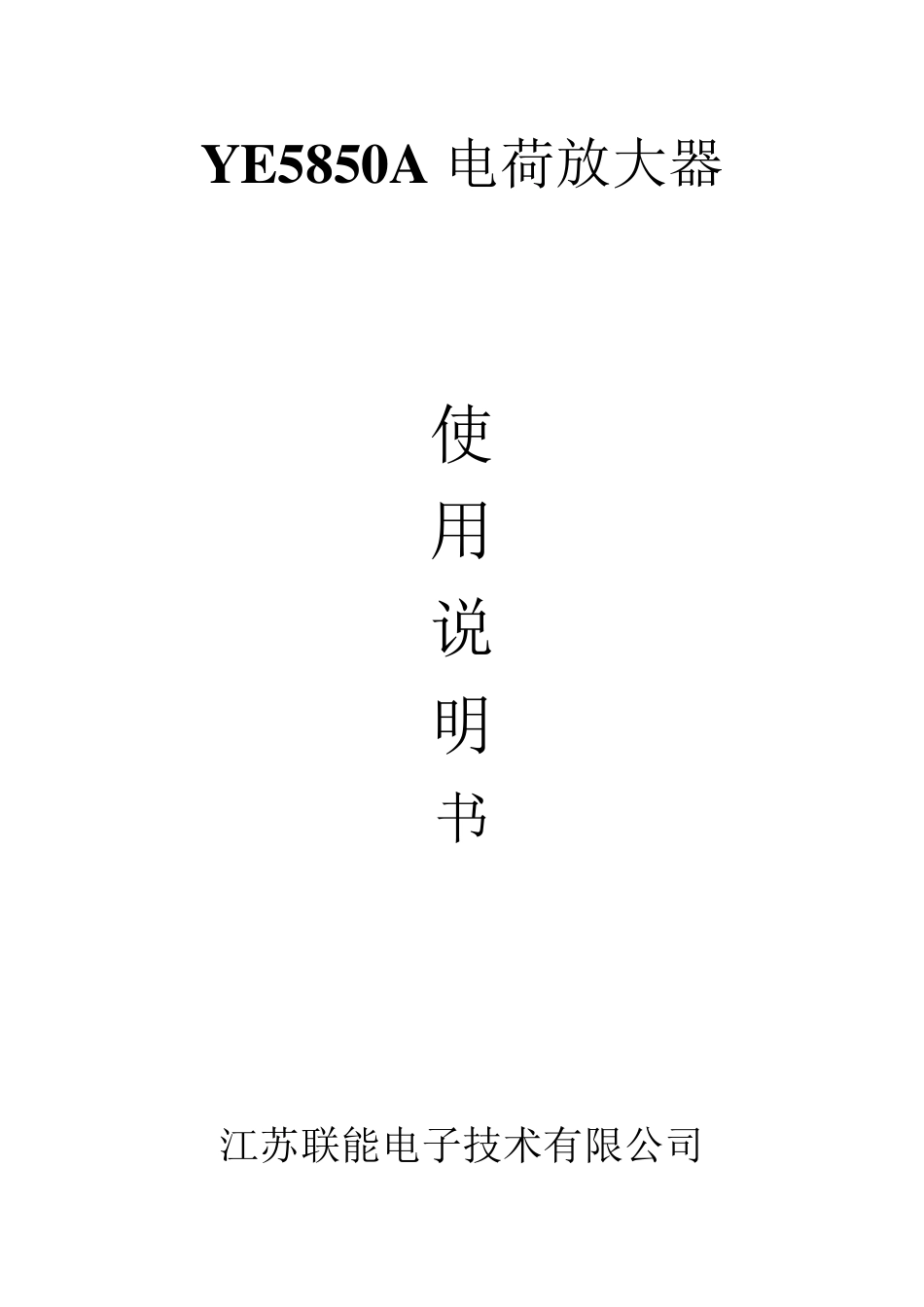

YE5850A 电荷放大器 使 用 说 明 书 江苏联能电子技术有限公司 一 、 概 述 YE5850A 电 荷 放 大 器 是 一 种 输 出 电 压 与 输 入 电 荷 量 成 正 比 的 宽 带 电 荷 放 大 器 ， 可 配 接压 电 式 传 感 器 测 量 振 动 、 冲 击 、 压 力 等 机 械 量 ， 广 泛 应 用 于 水 利 、 动 力 、 采 矿 、 交 通 、 建 筑 、地 震 、 航 空 、 航 天 、 兵 器 、 化 爆 等 部 门 。 由 于 下 限 频 率 极 低 ， 因 而 特 别 适 合 对 压 电 式 压 力 ，力 传 感 器 进 行 准 静 态 标 定 。 YE5850A 电 荷 放 大 器 具 有 如 下 特 点 ： 采 用 高 质 量 进 口 器 件 ， 稳 定 可 靠 可 输 入 电 荷 信 号 或 电 压 信 号 输 入 等 效 直 流 电 阻 可 达 1014Ω 频 带 宽 2μ Hz-100KHz 输 入 可 配 接 长 电 缆 而 不 影 响 测 量 精 度 操 作 简 单 ， 维 修 方 便 ， 性 能 好 ， 价 格 低 有 两 种 极 性 输 出 使 用 环 境符合 SJ2075-82《电 子测 量 仪器 环 境要求及其试验方 法》Ⅱ组条件 。 二、 技术参数 2.1 输 入 特 性 2.1.1 最大 输 入 电 荷 量 ： 106PC。 2.1.2 直 流 分流 电 阻 ： 约1014Ω 。 2.3 传 感 器 灵敏度 调节： 三位数字转盘调节传 感 器 电 荷 灵敏度 1~109.9PC/ Unit(1)。 2.4 准 确度 三档低 灵敏度 档: 当输 入 负载分别 小100nF、 47nF、 10nF 时， 1KHz 基准 条件 (2)， (2) <±1%， 额定工作 条件 (3) <±2%。 二档高 灵敏度 档: 当输 入 负载分别 小4.7nF 时， 1KHz 基准 条件 <±1%， 额定 工作 条件 <±2%。 2.5 滤波器 及频 率 响 应 2.5.1 高 通 滤波器 ： 下 限 频 率 （-3dB）和时间常数见表 1。 注：（1）unit 表示机 械 单 位， 取决于 所用 传 感 器 的 单 位， 例： 加速度 g， 绝对 加速度 单 位m/S2， 压 力 单 位Kg/cm2， 力 单 位N 等 。 （2）基准 条件 ： a、 20℃±2%；b、 相对 湿度 （45～75）%RH；c、 供电 电压 AC220V±2%， DC±18V～27V；d、 输 ...
