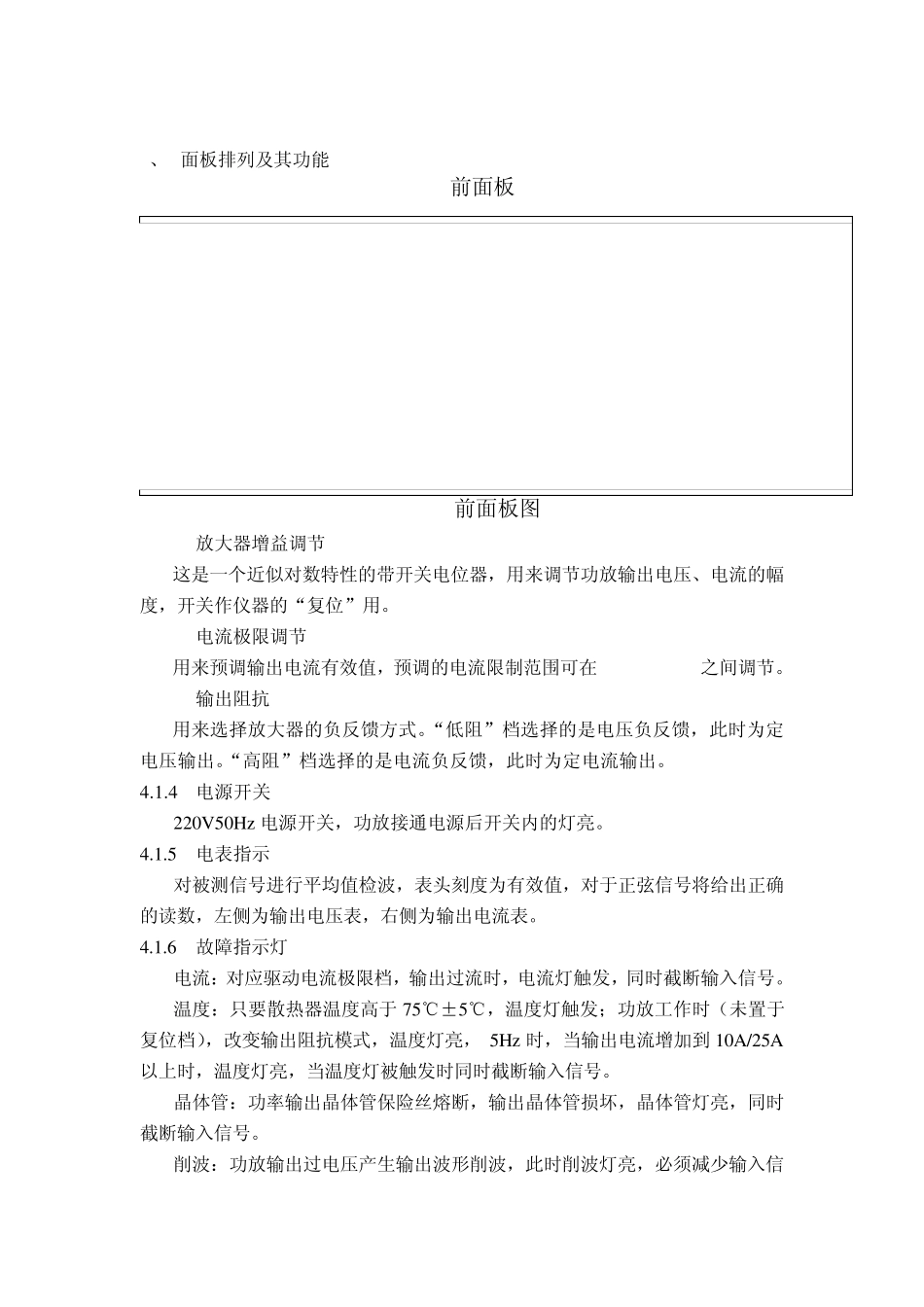

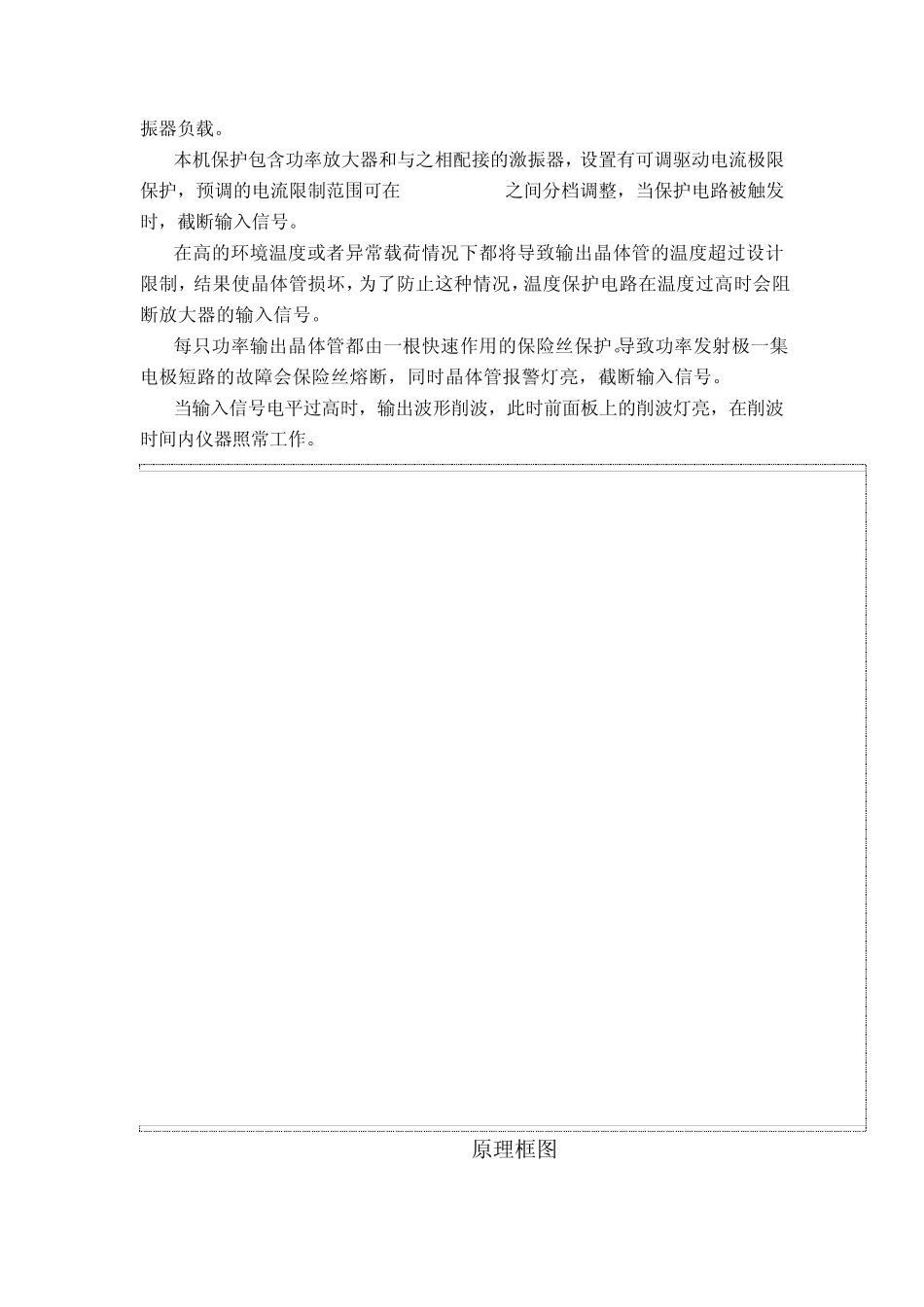

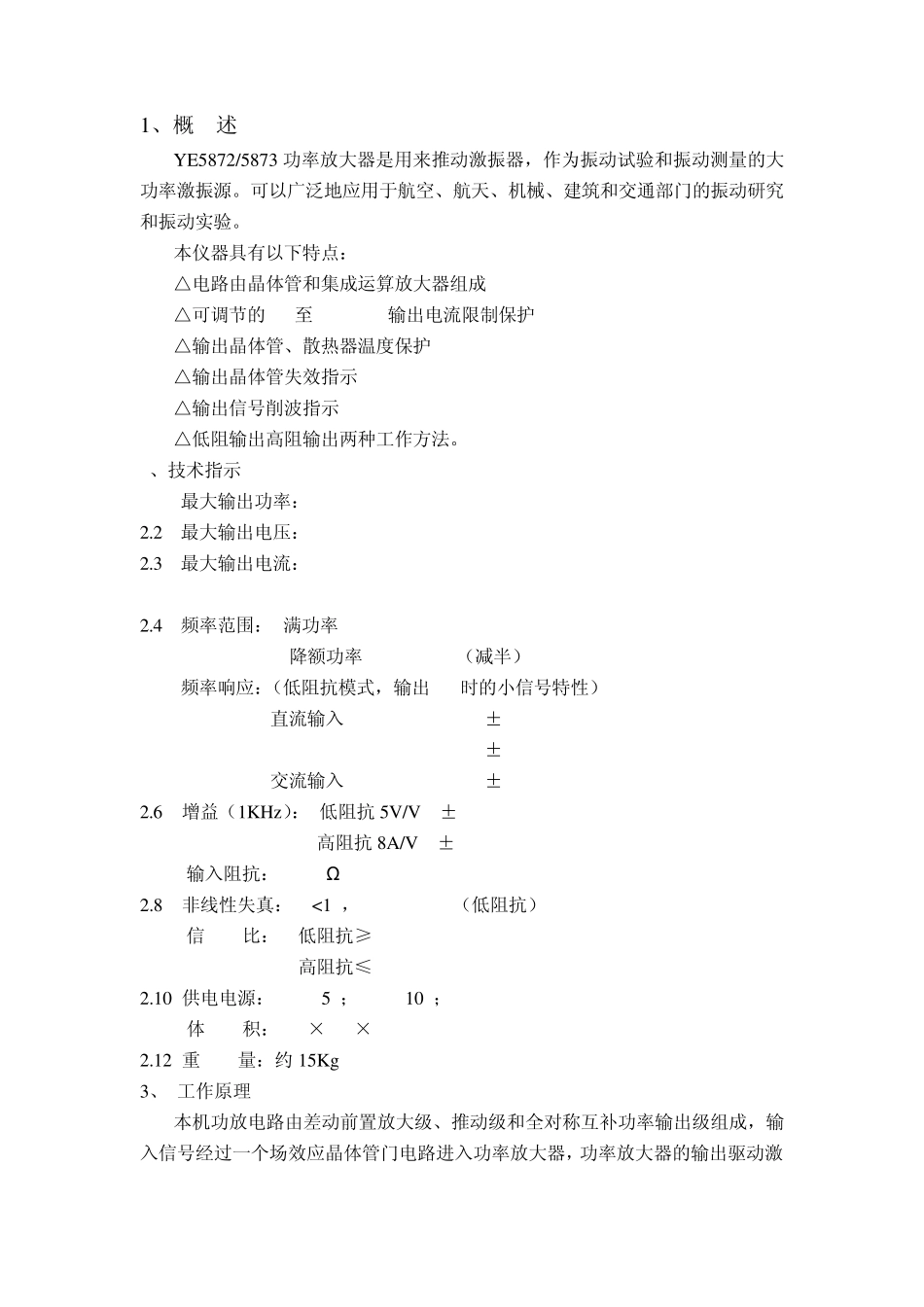

1、概 述 YE5872/5873 功率放大器是用来推动激振器,作为振动试验和振动测量的大功率激振源。可以广泛地应用于航空、航天、机械、建筑和交通部门的振动研究和振动实验。 本仪器具有以下特点: △电路由晶体管和集成运算放大器组成 △可调节的3A至15A/35A输出电流限制保护 △输出晶体管、散热器温度保护 △输出晶体管失效指示 △输出信号削波指示 △低阻输出高阻输出两种工作方法。 2、技术指示 2.1 最大输出功率:210VA/500VA 2.2 最大输出电压:14Vrms/16Vrms 2.3 最大输出电流:10Arms/25Arms;5HZ 15 Arms 20Hz-10kHz/35Arms 20Hz-10kHz 2.4 频率范围: 满功率 20Hz-10kHz 降额功率 DC-50kHz(减半) 2.5 频率响应:(低阻抗模式,输出3V时的小信号特性) 直流输入 DC-15kHz ±0.5dB DC-100kHz ±3.0dB 交流输入 20Hz-50kHz ±1.0dB 2.6 增益(1KHz): 低阻抗5V/V ±2dB 高阻抗8A/V ±2dB 2.7 输入阻抗: >10KΩ 2.8 非线性失真: <1%,5Hz -10kHz(低阻抗) 2.9 信 比: 低阻抗≥80dB 高阻抗≤60dB 2.10 供电电源:220V+5%;220V-10%;50Hz 2.11 体 积:166×440×320 2.12 重 量:约 15Kg 3、 工作原理 本机功放电路由差动前置放大级、推动级和全对称互补功率输出级组成,输入信号经过一个场效应晶体管门电路进入功率放大器,功率放大器的输出驱动激振器负载。 本机保护包含功率放大器和与之相配接的激振器,设置有可调驱动电流极限保护,预调的电流限制范围可在 3A-15A/35A之间分档调整,当保护电路被触发时,截断输入信号。 在高的环境温度或者异常载荷情况下都将导致输出晶体管的温度超过设计限制,结果使晶体管损坏,为了防止这种情况,温度保护电路在温度过高时会阻断放大器的输入信号。 每只功率输出晶体管都由一根快速作用的保险丝保护。导致功率发射极一集电极短路的故障会保险丝熔断,同时晶体管报警灯亮,截断输入信号。 当输入信号电平过高时,输出波形削波,此时前面板上的削波灯亮,在削波时间内仪器照常工作。 YE5872原理框图 4、 面板排列及其功能 4.1 前面板 YE5872前面板图 4.1.1 放大器增益调节 这是一个近似对数特性的带开关电位器,用来调节功放输出电压、电流的幅度,开关作仪器的“复位”用。 4.1.2 电流极限调节 用来预调输出电流有效值,预调的电流限制范围可在 3A-15A/35A之间调节。 4.1.3 输出阻抗 用来选择放大器的负反...
