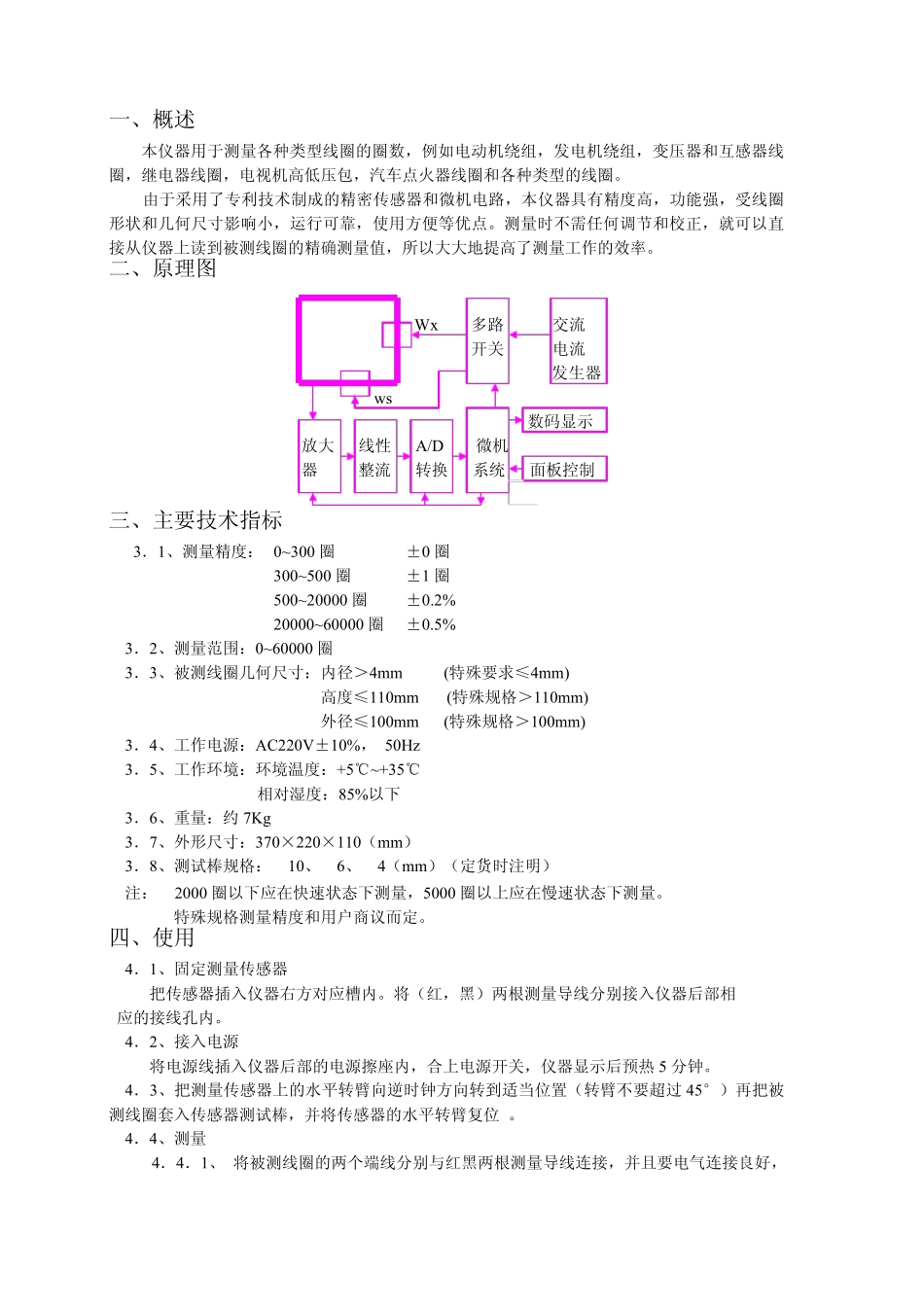

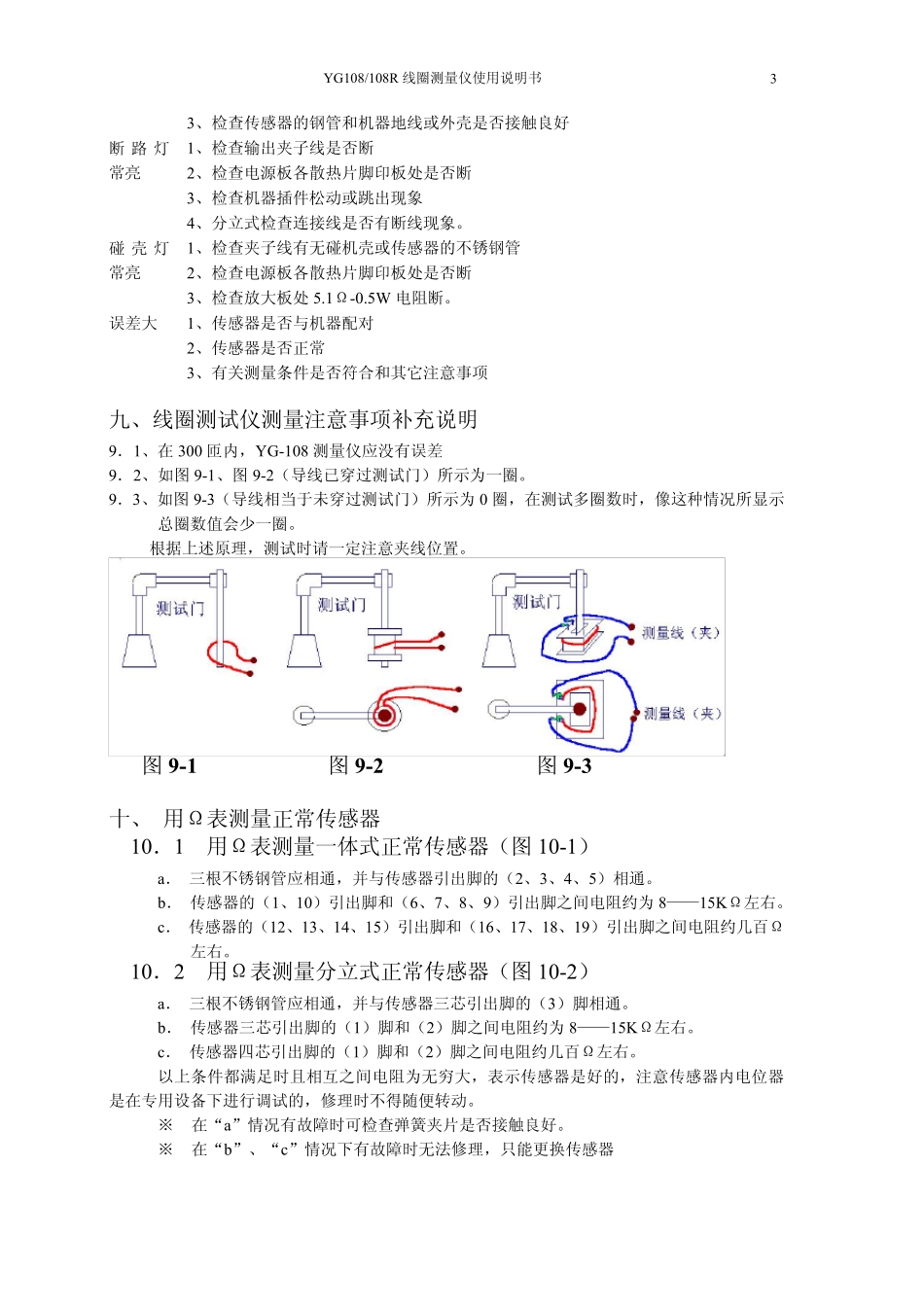

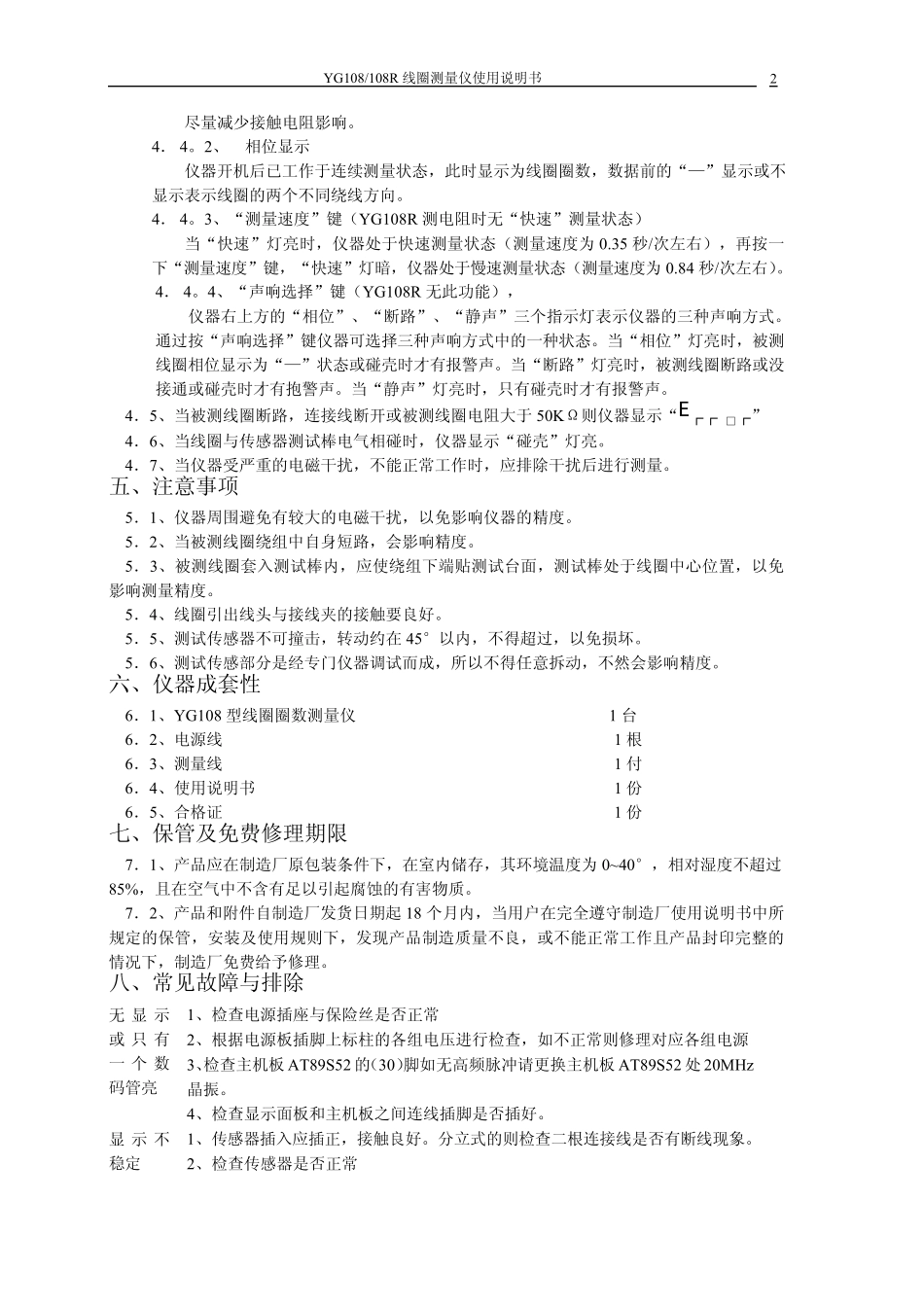

一、概述本仪器用于测量各种类型线圈的圈数，例如电动机绕组，发电机绕组，变压器和互感器线圈，继电器线圈，电视机高低压包，汽车点火器线圈和各种类型的线圈。由于采用了专利技术制成的精密传感器和微机电路，本仪器具有精度高，功能强，受线圈形状和几何尺寸影响小，运行可靠，使用方便等优点。测量时不需任何调节和校正，就可以直接从仪器上读到被测线圈的精确测量值，所以大大地提高了测量工作的效率。二、原理图 Wx 多路 交流 开关 电流 发生器 ws 数码显示 放大 线性 A/D 微机 器 整流 转换 系统 面板控制 三、主要技术指标3．1、测量精度：0~300 圈±0 圈300~500 圈±1 圈500~20000 圈±0.2%20000~60000 圈±0.5%3．2、测量范围：0~60000 圈3．3、被测线圈几何尺寸：内径＞4mm(特殊要求≤4mm)高度≤110mm(特殊规格＞110mm)外径≤100mm(特殊规格＞100mm)3．4、工作电源：AC220V±10%， 50Hz3．5、工作环境：环境温度：+5℃~+35℃相对湿度：85%以下3．6、重量：约7Kg3．7、外形尺寸：370×220×110（mm）3．8、测试棒规格：10、6、4（mm）（定货时注明）注：2000 圈以下应在快速状态下测量，5000 圈以上应在慢速状态下测量。特殊规格测量精度和用户商议而定。四、使用4．1、固定测量传感器把传感器插入仪器右方对应槽内。将（红，黑）两根测量导线分别接入仪器后部相应的接线孔内。4．2、接入电源将电源线插入仪器后部的电源擦座内，合上电源开关，仪器显示后预热5 分钟。4．3、把测量传感器上的水平转臂向逆时钟方向转到适当位置（转臂不要超过45°）再把被测线圈套入传感器测试棒，并将传感器的水平转臂复位。4．4、测量4．4．1、 将被测线圈的两个端线分别与红黑两根测量导线连接，并且要电气连接良好，YG108/108R 线圈测量仪使用说明书2尽量减少接触电阻影响。4． 4。2、相位显示仪器开机后已工作于连续测量状态，此时显示为线圈圈数，数据前的“—”显示或不显示表示线圈的两个不同绕线方向。4． 4。3、“测量速度”键（YG108R 测电阻时无“快速”测量状态）当“快速”灯亮时，仪器处于快速测量状态（测量速度为 0.35 秒/次左右），再按一下“测量速度”键，“快速”灯暗，仪器处于慢速测量状态（测量速度为 0.84 秒/次左右）。4． 4。4、“声响选择”键（YG108R 无此功能），仪器右上方的“相位”、“断路”、“静声”三个指示灯表示仪器的三种声响方式。通过按“声响选择”键仪器可选择三种...
