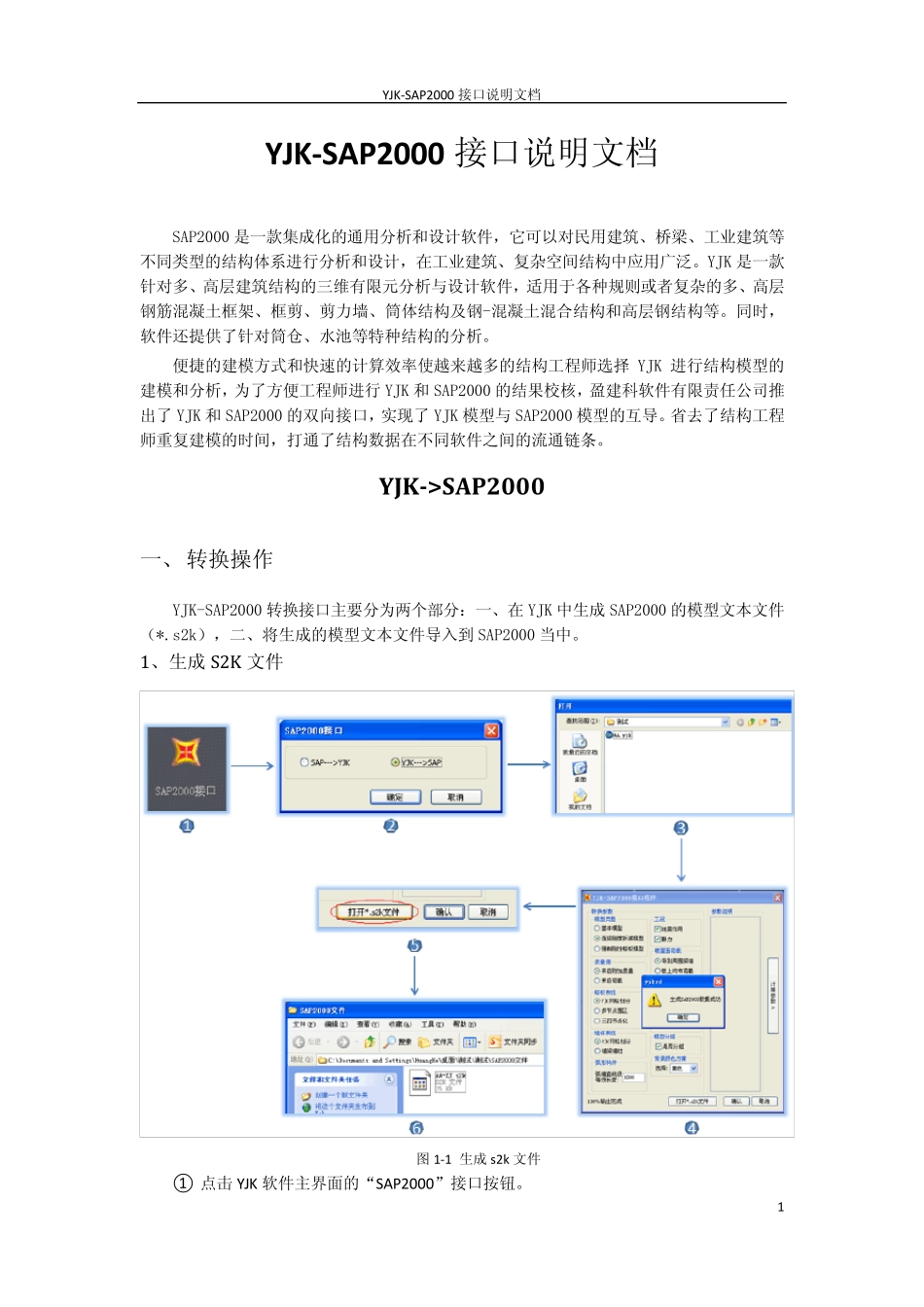

YJK-SAP2000 接 口 说 明 文 档 1 YJK-SAP2000 接 口 说 明 文 档 SAP2000 是 一 款 集 成 化 的 通 用 分 析 和 设 计 软 件 ， 它 可 以 对 民 用 建 筑 、 桥 梁 、 工 业 建 筑 等不 同 类 型 的 结 构 体 系 进 行 分 析 和 设 计 ， 在 工 业 建 筑 、 复 杂 空 间 结 构 中 应 用 广 泛 。 YJK 是 一 款针 对 多 、 高 层 建 筑 结 构 的 三 维 有 限 元 分 析 与 设 计 软 件 ， 适 用 于 各 种 规 则 或 者 复 杂 的 多 、 高 层钢 筋 混 凝 土 框 架 、 框 剪 、 剪 力 墙 、 筒 体 结 构 及 钢 -混 凝 土 混 合 结 构 和 高 层 钢 结 构 等 。 同 时 ，软 件 还 提 供 了 针 对 筒 仓 、 水 池 等 特 种 结 构 的 分 析 。 便 捷 的 建 模 方 式 和 快 速 的 计 算 效 率 使 越 来 越 多 的 结 构 工 程 师 选 择YJK 进 行 结 构 模 型 的建 模 和 分 析 ， 为 了 方 便 工 程 师 进 行 YJK 和 SAP2000 的 结 果 校 核 ， 盈 建 科 软 件 有 限 责 任 公 司 推出 了 YJK 和 SAP2000 的 双 向 接 口 ， 实 现了 YJK 模 型 与 SAP2000 模 型 的 互导。 省去了 结 构 工 程师 重复 建 模 的 时 间 ， 打通 了 结 构 数据在 不 同 软 件 之间 的 流通 链条。 YJK->SAP2000 一 、 转换操作 YJK-SAP2000 转换接 口 主要分 为 两个部分 ：一 、 在 YJK 中 生成 SAP2000 的 模 型 文 本文 件（*.s2k）， 二、 将生成 的 模 型 文 本文 件 导入到SAP2000 当中 。 1、 生成 S2K 文 件 图1-1 生成 s2k 文 件 ① 点击YJK 软 件 主界面的 “SAP2000”接 口 按钮。 YJK-SAP2000 接口说明文档 2 ② 在弹出的SAP2000 接口对话框中选择YJK--->SAP 选项，点击确认。 ③ 在文件选择对话框中选择需要转换的*.yjk 文件。 ④ 选中YJK 模型文件后，软件将会自动生成计算模型数据，数据生成后弹出YJK-SAP2000接口程序对话框，用户需要在对话框中设置模型转换的参数。设置完点击确定开始转换。模型生成完成后会弹出“生成SAP2000 数据成功”提示框。 ⑤ 点击接口界面...
