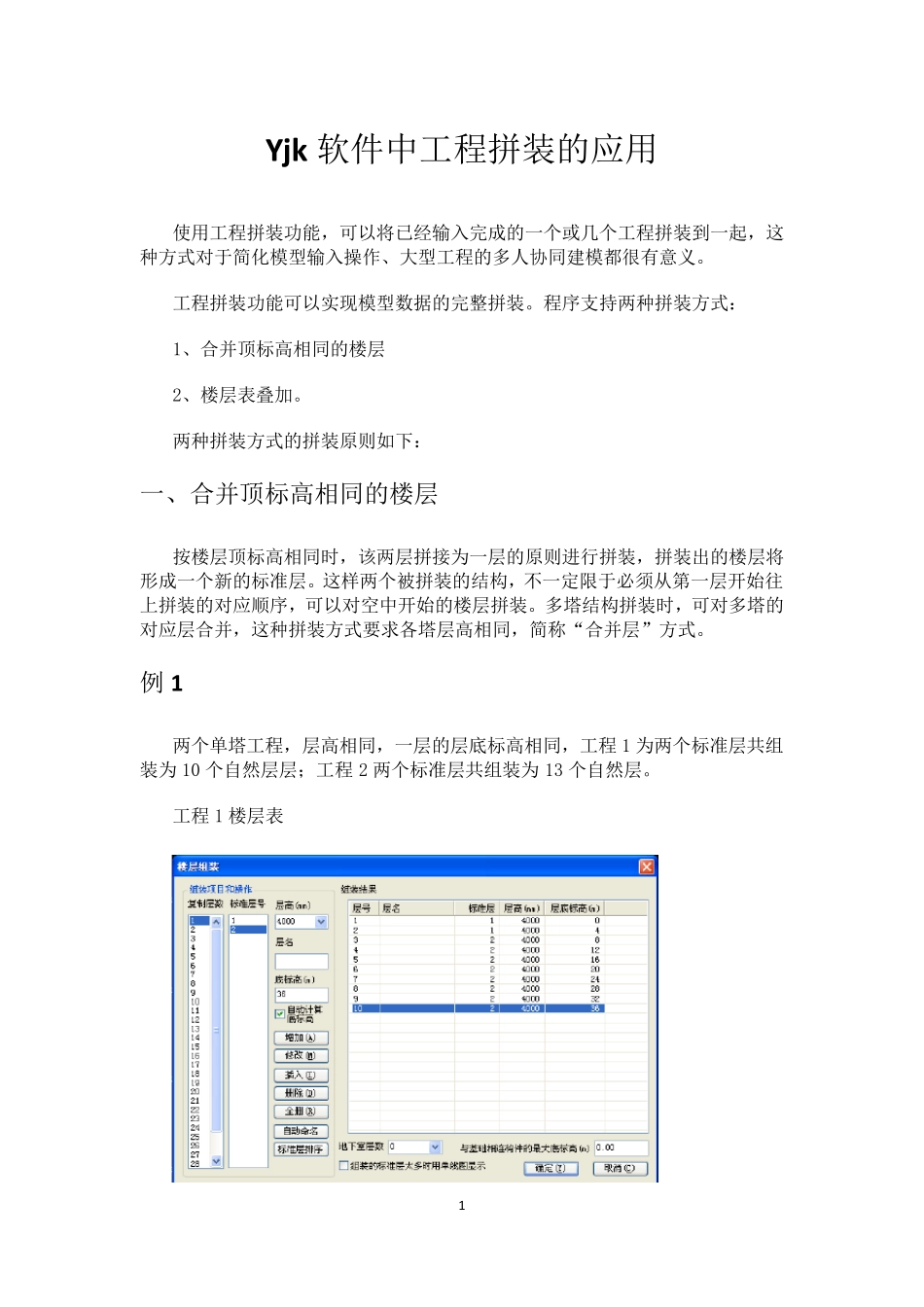

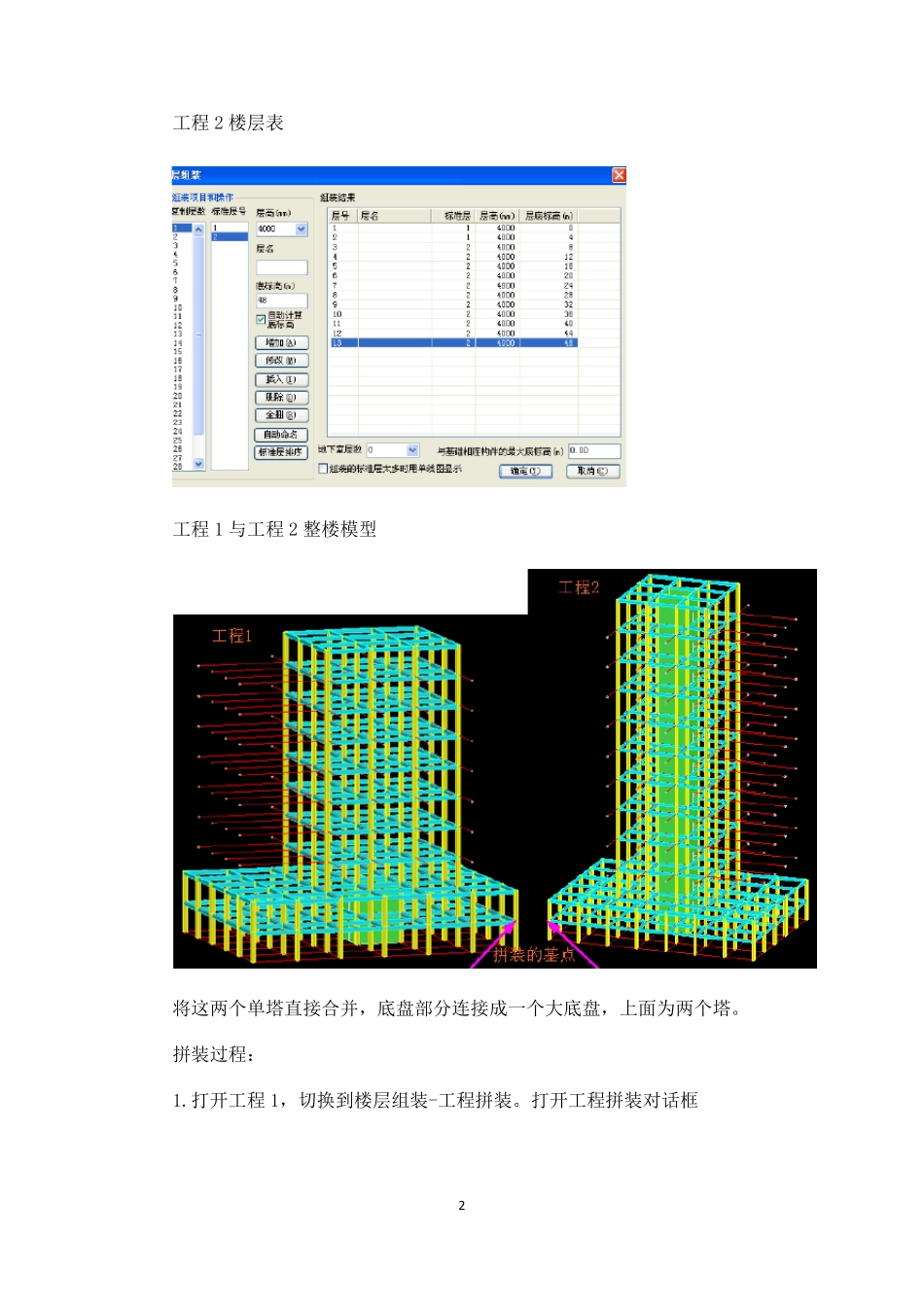

1 Yjk 软件中工程拼装的应用 使用工程拼装功能，可以将已经输入完成的一个或几个工程拼装到一起，这种方式对于简化模型输入操作、大型工程的多人协同建模都很有意义。 工程拼装功能可以实现模型数据的完整拼装。程序支持两种拼装方式： 1、合并顶标高相同的楼层 2、楼层表叠加。 两种拼装方式的拼装原则如下： 一、合并顶标高相同的楼层 按楼层顶标高相同时，该两层拼接为一层的原则进行拼装，拼装出的楼层将形成一个新的标准层。这样两个被拼装的结构，不一定限于必须从第一层开始往上拼装的对应顺序，可以对空中开始的楼层拼装。多塔结构拼装时，可对多塔的对应层合并，这种拼装方式要求各塔层高相同，简称“合并层”方式。 例 1 两个单塔工程，层高相同，一层的层底标高相同，工程1 为两个标准层共组装为10 个自然层层；工程2 两个标准层共组装为13 个自然层。 工程1 楼层表 2 工程2 楼层表 工程1 与工程2 整楼模型 将这两个单塔直接合并，底盘部分连接成一个大底盘，上面为两个塔。 拼装过程： 1.打开工程1，切换到楼层组装-工程拼装。打开工程拼装对话框 3 2.在拼装对话框中设置被拼装工程的基点后，点 以上两个基点即为工程1 与工程2 整楼模型上标示的基点。 3.点确定完成拼装 拼装后层高相同的楼层所在的标准层自动合并为同一个标准层。 4 二、楼层表叠加 楼层表叠加的拼装方式得益于广义楼层方式的建模。这种拼装方式可以将工程 B 中的楼层布置原封不动的拼装到工程 A 中，包括工程 B 的标准层信息和各楼层的层底标高参数。实质上就是将工程 B 的各标准层模型追加到工程 A 中，并将楼层组装表也添加到工程 A 的楼层表末尾。 例 2 工程 1：两个标准层组装为带一个大底盘的单塔，其中大底盘为 2 层，层高为 4000mm 工程 2：不带底盘的一个塔，只有一个标准层，层高为 6000mm 这两个工程要拼装为一个共用大底盘的多塔结构 5 对于这种多塔结构的拼装使用楼层表叠加方式时，每一个塔的楼层保持其分塔时的上下楼层关系，组装完某一塔后，再组装另一个塔，各塔之间的顺序是一种串联方式。而此时各塔之间的层高、标高均不受约束，可以不同。 拼装步骤： 1.打开工程 2，修改第一层的底标高为 8m（工程 2 的第一层将要拼装到工程 1的大底盘上面，即层底标高与工程 1 的第 3 层层底标高相同） 确定后保存工程 2 并退出 2.打开工程 1，切换到楼层组装-工程拼装。打开工...
