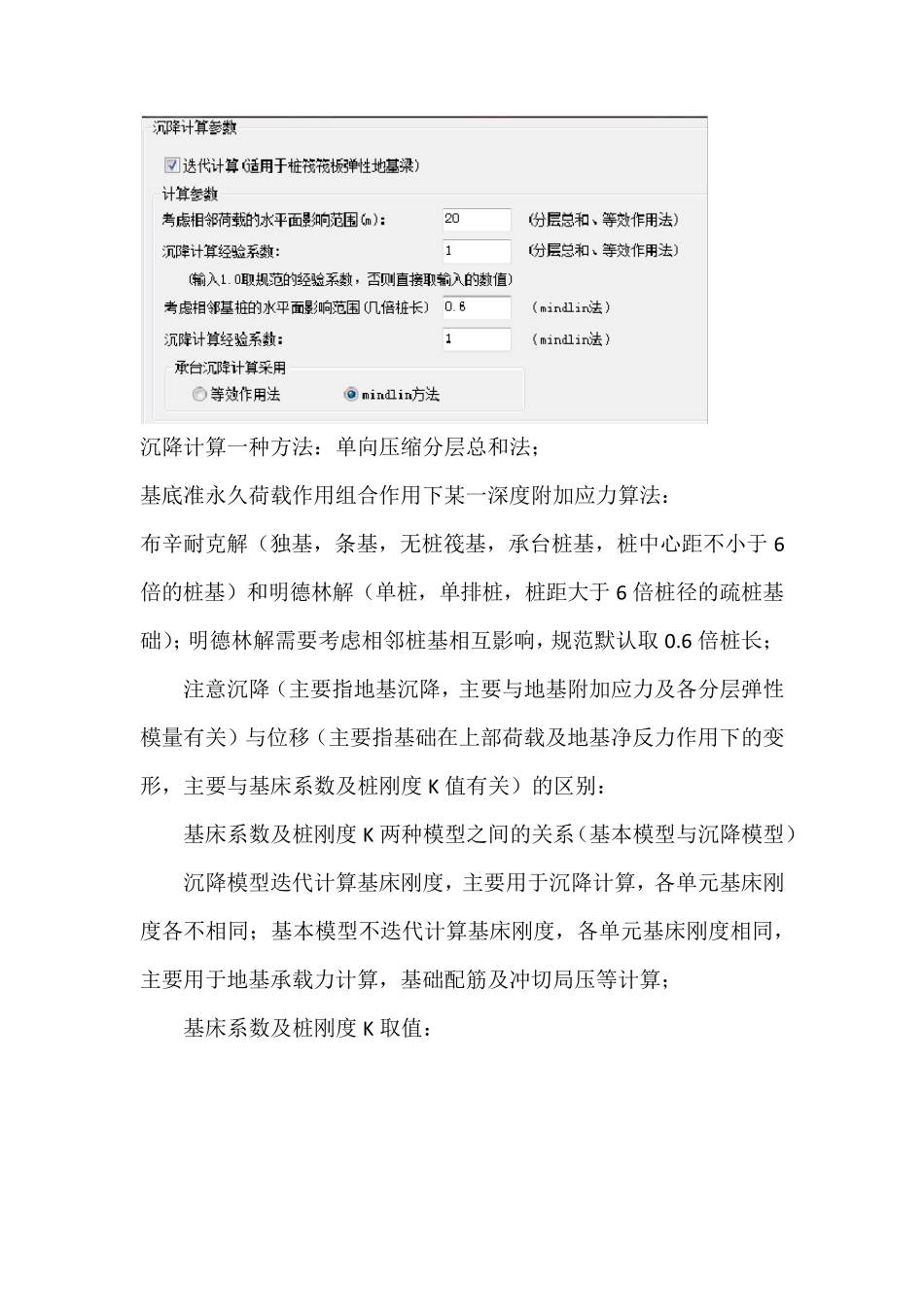

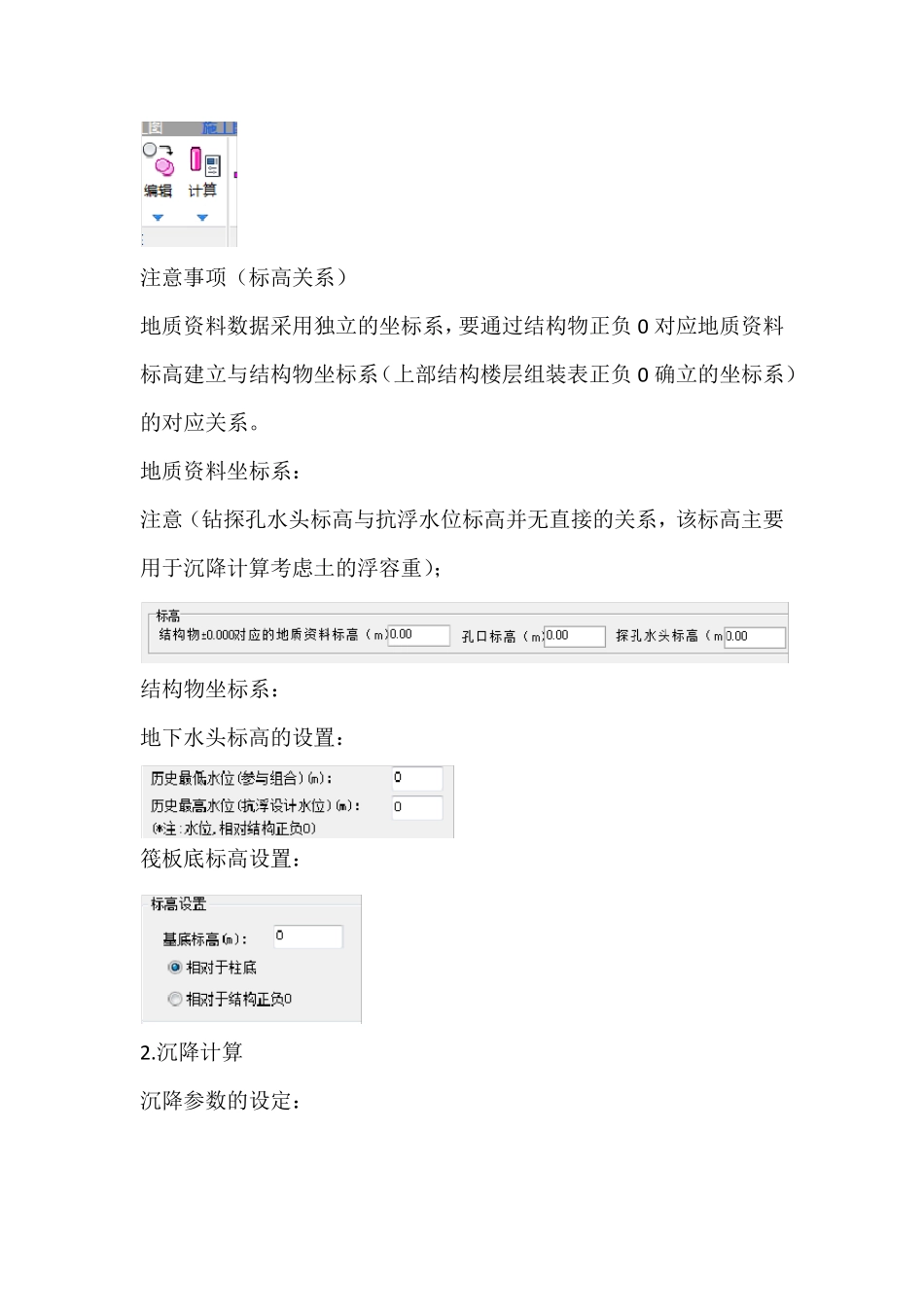

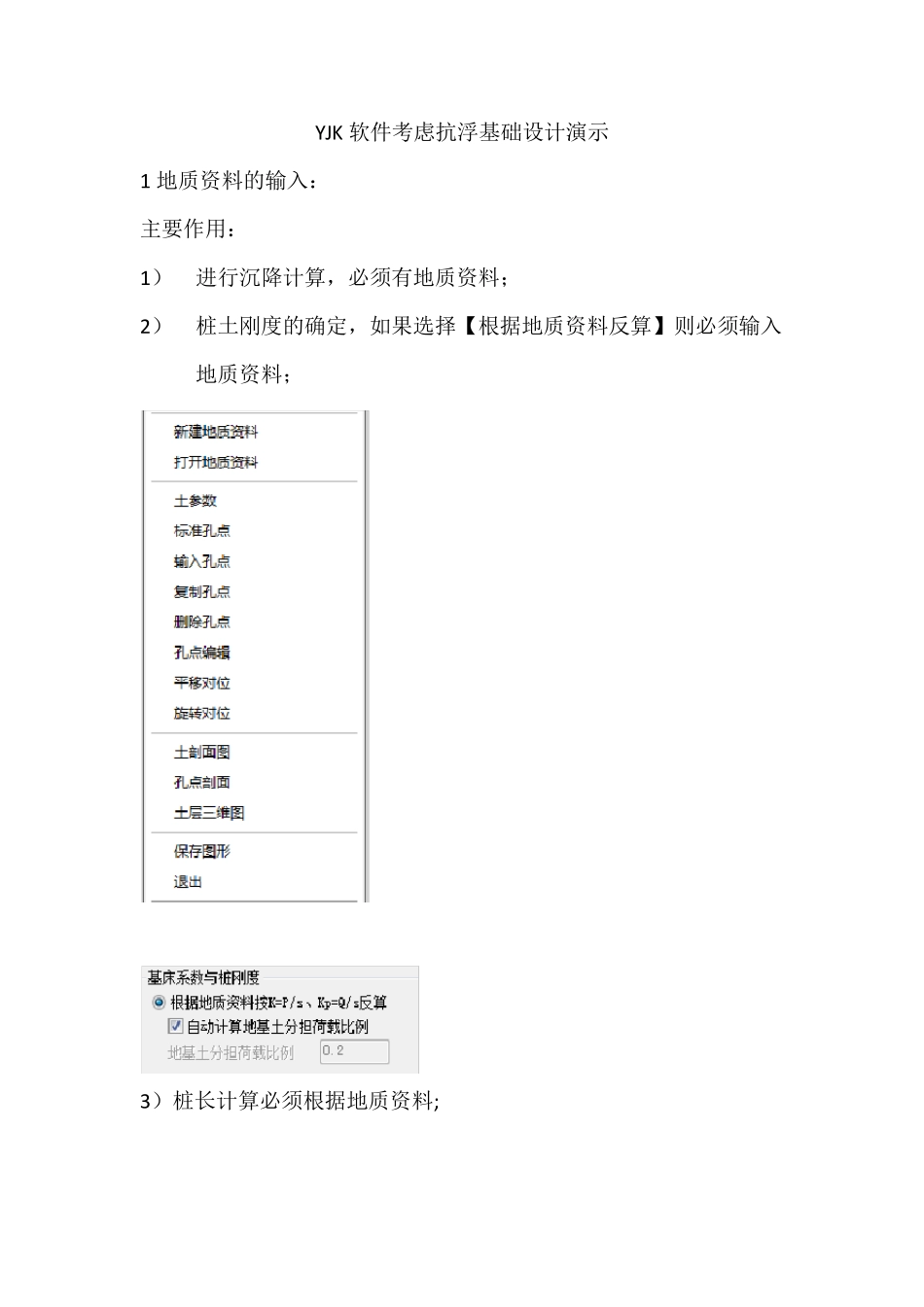

YJK 软件考虑抗浮基础设计演示 1 地质资料的输入: 主要作用: 1) 进行沉降计算,必须有地质资料; 2) 桩土刚度的确定,如果选择【根据地质资料反算】则必须输入地质资料; 3)桩长计算必须根据地质资料; 注意事项(标高关系) 地质资料数据采用独立的坐标系,要通过结构物正负0 对应地质资料标高建立与结构物坐标系(上部结构楼层组装表正负0 确立的坐标系)的对应关系。 地质资料坐标系: 注意(钻探孔水头标高与抗浮水位标高并无直接的关系,该标高主要用于沉降计算考虑土的浮容重); 结构物坐标系: 地下水头标高的设置: 筏板底标高设置: 2.沉降计算 沉降参数的设定: 沉降计算一种方法:单向压缩分层总和法; 基底准永久荷载作用组合作用下某一深度附加应力算法: 布辛耐克解(独基,条基,无桩筏基,承台桩基,桩中心距不小于 6倍的桩基)和明德林解(单桩,单排桩,桩距大于 6 倍桩径的疏桩基础);明德林解需要考虑相邻桩基相互影响,规范默认取 0.6 倍桩长; 注意沉降(主要指地基沉降,主要与地基附加应力及各分层弹性模量有关)与位移(主要指基础在上部荷载及地基净反力作用下的变形,主要与基床系数及桩刚度 K 值有关)的区别: 基床系数及桩刚度 K 两种模型之间的关系(基本模型与沉降模型) 沉降模型迭代计算基床刚度,主要用于沉降计算,各单元基床刚度各不相同;基本模型不迭代计算基床刚度,各单元基床刚度相同,主要用于地基承载力计算,基础配筋及冲切局压等计算; 基床系数及桩刚度 K 取值: 3.考虑抗浮作用的基础设计: 1.荷载组合: 1).标准组合 2).基本组合: 2.筏板布置 筏板基础一般按筏板定义; 当按防水板定义时,基床系数自动取 0,地基压力为 0,筏板基础设计按倒楼盖模型设计,不能用于整体抗浮计算,只能用于局部抗浮计算; 3.桩布置 桩定义,当进行地基承载力,基础冲切,沉降等计算时按抗压桩定义,由于目前软件抗浮计算采用非线性分析,抗浮计算时,同时考虑桩的抗压刚度和抗拉刚度,计算不容易收敛,基础配筋出现异常,如抗浮工况起控制作用时建议将桩定义成锚杆来设计; 4 .整体抗浮计算结果: 5 .(局部抗浮起控制作用)基础配筋结果: 两种布桩方案演示: (一)柱底抗浮考虑结构自重全部平衡,筏板部位布置纯抗拔桩; (二)柱底布桩考虑抗拔兼作抗压,筏板布置纯抗拔桩; 两种布桩结果比较: 方案一:(柱底抗浮考虑结构自重全部平衡...
