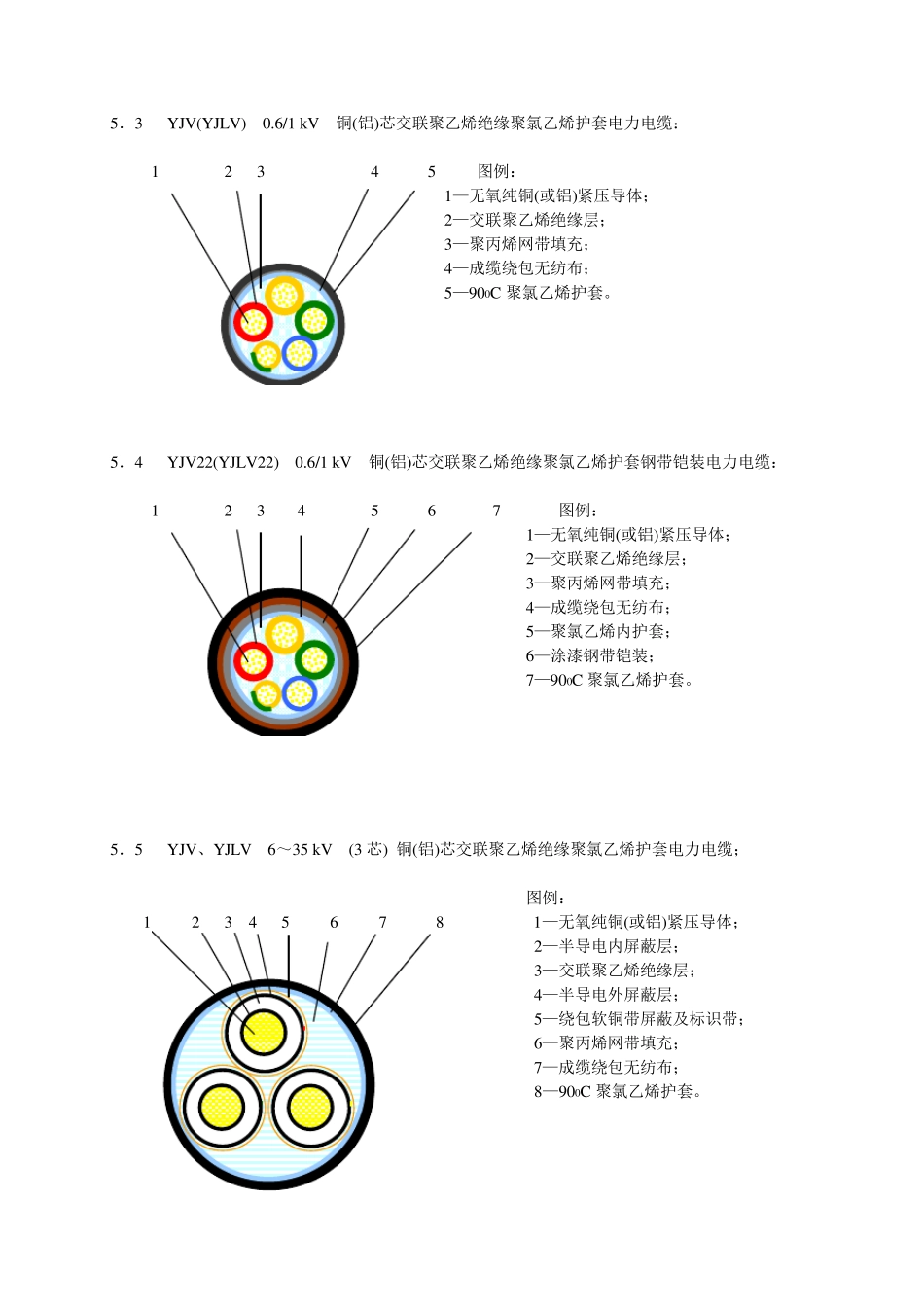

5．3 YJV(YJLV) 0.6/1 kV 铜(铝)芯交联聚乙烯绝缘聚氯乙烯护套电力电缆： 1 2 3 4 5 图例： 1—无氧纯铜(或铝)紧压导体； 2—交联聚乙烯绝缘层； 3—聚丙烯网带填充； 4—成缆绕包无纺布； 5—900C 聚氯乙烯护套。 5．4 YJV22(YJLV22) 0.6/1 kV 铜(铝)芯交联聚乙烯绝缘聚氯乙烯护套钢带铠装电力电缆： 1 2 3 4 5 6 7 图例： 1—无氧纯铜(或铝)紧压导体； 2—交联聚乙烯绝缘层； 3—聚丙烯网带填充； 4—成缆绕包无纺布； 5—聚氯乙烯内护套； 6—涂漆钢带铠装； 7—900C 聚氯乙烯护套。 5．5 YJV、YJLV 6～35 kV (3 芯) 铜(铝)芯交联聚乙烯绝缘聚氯乙烯护套电力电缆； 图例： 1 2 3 4 5 6 7 8 1—无氧纯铜(或铝)紧压导体； 2—半导电内屏蔽层； 3—交联聚乙烯绝缘层； 4—半导电外屏蔽层； 5—绕包软铜带屏蔽及标识带； 6—聚丙烯网带填充； 7—成缆绕包无纺布； 8—900C 聚氯乙烯护套。 5．6 YJV22、YJLV22 6～35 kV (3 芯) 铜(铝)芯交联聚乙烯绝缘聚氯乙烯护套钢带铠装电力电缆； 图例： 1 2 3 4 5 6 7 8 9 10 1—无氧纯铜(或铝)导体； 2—半导电内屏蔽层； 3—交联聚乙烯绝缘层； 4—半导电外屏蔽层； 5—绕包软铜带屏蔽及标识带； 6—聚丙烯网带填充； 7—成缆绕包无纺布； 8—900C 聚氯乙烯内护套； 9—涂漆钢带铠装层； 10—900C 聚氯乙烯外护套。 5．7 YJV、YJLV 6～35 kV (单芯) 铜(铝)芯交联聚乙烯绝缘聚氯乙烯护套电力电缆； 图例： 1 2 3 4 5 6 1—无氧纯铜(或铝)紧压导体； 2—半导电内屏蔽层； 3—交联聚乙烯绝缘层； 4—半导电外屏蔽层； 5—绕包软铜带屏蔽； 6—900C 聚氯乙烯护套。 5.4 YJV22 26/35 kV 交联聚乙烯绝缘电力电缆； 图例： 1 2 3 4 5 6 7 8 9 10 1—无氧纯铜紧压导体； 2—半导电内屏蔽层； 3—交联聚乙烯绝缘层； 4—半导电外屏蔽层； 5—绕包软铜带屏蔽及标识带； 6—聚丙烯网带填充； 7—成缆绕包无纺布； 8—900C 聚氯乙烯内护套； 9—涂漆钢带铠装层； 10—900C 聚氯乙烯外护套。 5．1 YJV 8.7/15 kV 铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆； 图例： 1 2 3 4 5 6 7 8 1—无氧纯铜紧压导体； 2—半导电内屏蔽层； 3—交联聚乙烯绝缘层； 4—半导电外屏蔽层； 5—绕包软铜带屏蔽及标识带； 6—聚丙烯网带填充； 7—成缆绕包无纺布； 8—9...
