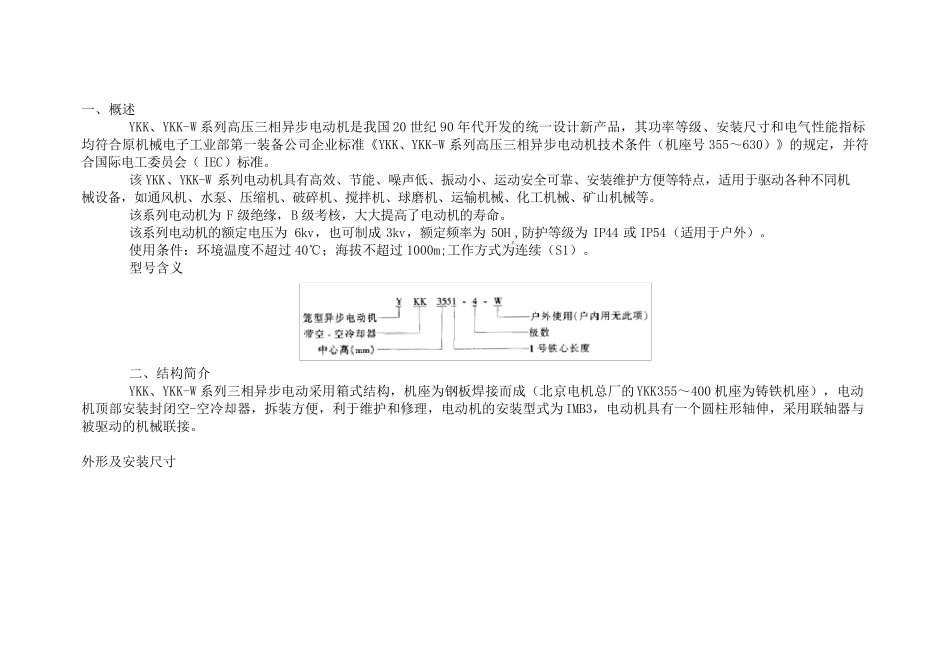

一 、 概 述 YKK、 YKK-W 系 列 高 压 三 相 异 步 电 动 机 是 我 国 20 世 纪 90 年 代 开 发 的 统 一 设 计 新 产 品 ， 其 功 率 等 级 、 安 装 尺 寸 和 电 气 性 能 指 标均 符 合 原 机 械 电 子 工 业 部 第 一 装 备 公 司 企 业 标 准 《 YKK、 YKK-W 系 列 高 压 三 相 异 步 电 动 机 技 术 条 件 （ 机 座 号 355～ 630） 》 的 规 定 ， 并 符合 国 际 电 工 委 员 会 （ IEC） 标 准 。 该 YKK、 YKK-W 系 列 电 动 机 具 有 高 效 、 节 能 、 噪 声 低 、 振 动 小 、 运 动 安 全 可 靠 、 安 装 维 护 方 便 等 特 点 ， 适 用 于 驱 动 各 种 不 同 机械 设 备 ， 如 通 风 机 、 水 泵 、 压 缩 机 、 破 碎 机 、 搅 拌 机 、 球 磨 机 、 运 输 机 械 、 化 工 机 械 、 矿 山 机 械 等 。 该 系 列 电 动 机 为F 级 绝 缘 ， B 级 考核， 大大提高 了电 动 机 的 寿命。 该 系 列 电 动 机 的 额定 电 压 为6kv， 也可 制成3kv， 额定 频率 为50Hz,防护 等 级 为IP44 或IP54（ 适 用 于 户外） 。 使用 条 件 ：环境温度不 超过40℃；海拔不 超过1000m;工 作方 式为 连续（ S1） 。 型 号 含 义 二 、 结 构 简 介 YKK、 YKK-W 系 列 三 相 异 步 电 动 采 用 箱 式结 构 ， 机 座 为 钢 板 焊 接 而 成（ 北 京 电 机 总 厂 的 YKK355～ 400 机 座 为 铸 铁 机 座 ） ， 电 动机 顶 部 安 装 封 闭 空 -空 冷 却 器 ， 拆 装 方 便 ， 利 于 维 护 和 修 理 ， 电 动 机 的 安 装 型 式为 IMB3， 电 动 机 具 有 一 个 圆 柱 形 轴 伸 ， 采 用 联 轴 器 与被 驱 动 的 机 械 联 接 。 外形 及 安 装 尺 寸 表3 （单位：mm） 极数 H A AA AB AC AD B BA C D E F G HD K L 4～6 4～8 4 6～12 4 6～12 355 400 450 450 500 500 630 710 800 800 900 900 130 130 150 150 150 150 770 810 910 910 1010 1010 965 1010 1120 1120 1220 1220 745 ...
