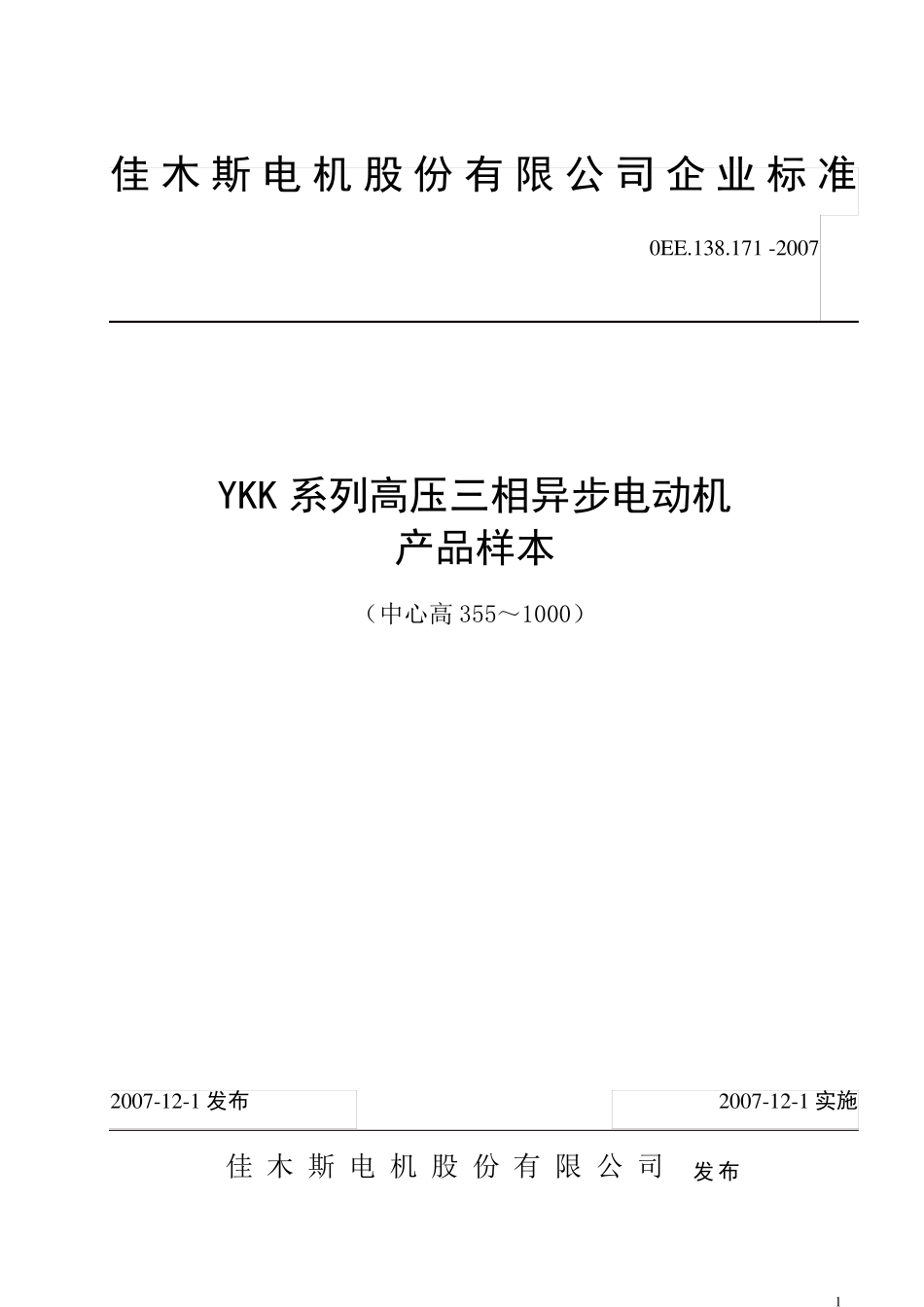

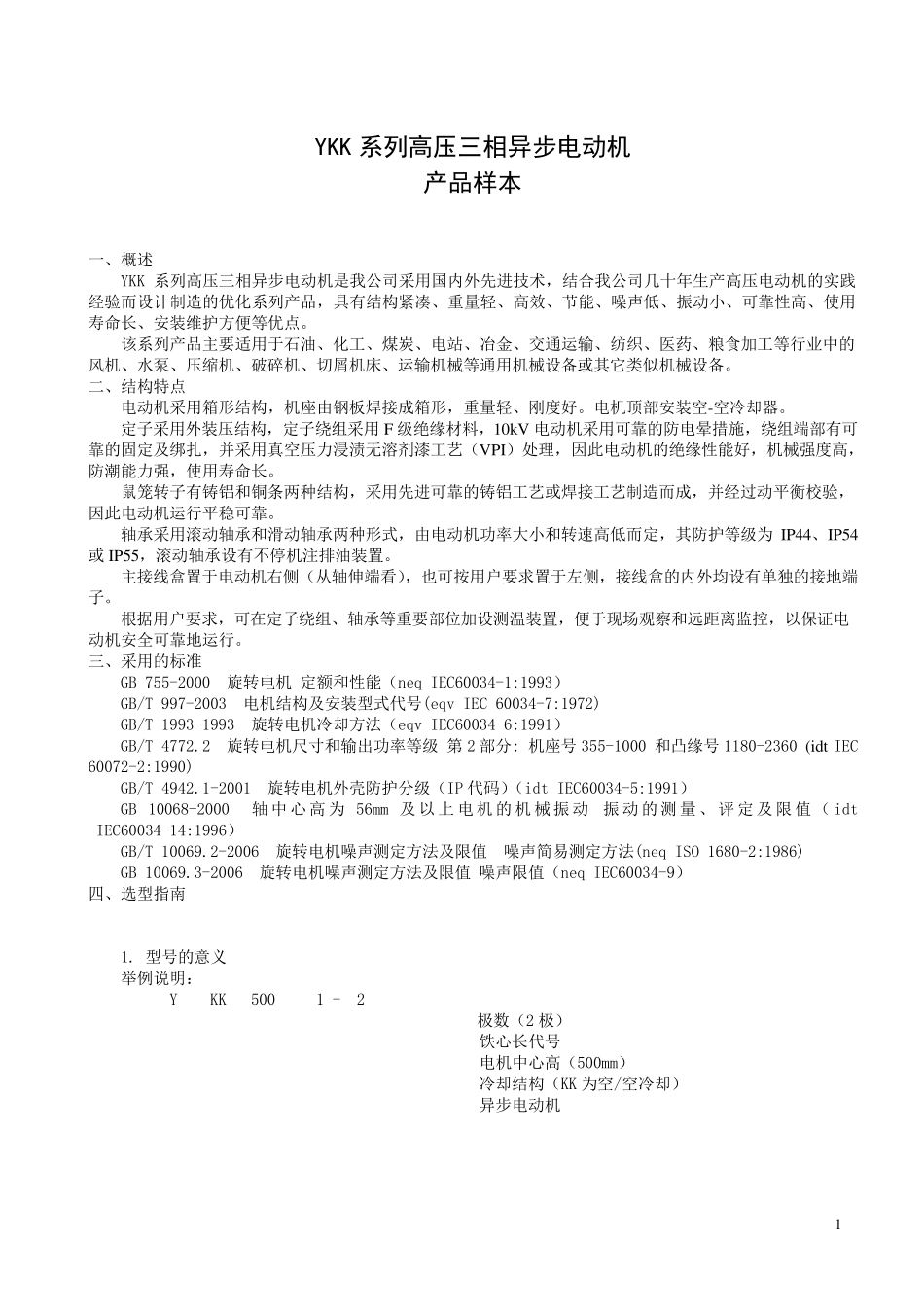

1 佳木斯电机股份有限公司企业标准 0EE.138.171 -2007 YKK 系列高压三相异步电动机 产品样本 （中心高 355～1000） 2007-12-1 发布 2007-12-1 实施 佳 木 斯 电 机 股 份 有 限 公 司 发 布 1 YKK 系列高压三相异步电动机 产品样本 一、概述 YKK 系列高压三相异步电动机是我公司采用国内外先进技术，结合我公司几十年生产高压电动机的实践经验而设计制造的优化系列产品，具有结构紧凑、重量轻、高效、节能、噪声低、振动小、可靠性高、使用寿命长、安装维护方便等优点。 该系列产品主要适用于石油、化工、煤炭、电站、冶金、交通运输、纺织、医药、粮食加工等行业中的风机、水泵、压缩机、破碎机、切屑机床、运输机械等通用机械设备或其它类似机械设备。 二、结构特点 电动机采用箱形结构，机座由钢板焊接成箱形，重量轻、刚度好。电机顶部安装空-空冷却器。 定子采用外装压结构，定子绕组采用 F 级绝缘材料，10kV 电动机采用可靠的防电晕措施，绕组端部有可靠的固定及绑 扎 ，并 采用真 空压力 浸 渍 无 溶 剂 漆 工艺 （ VPI） 处 理 ，因 此 电动机的绝缘性能好，机械强 度高，防潮 能力 强 ，使用寿命长。 鼠 笼 转 子有铸 铝 和 铜 条 两 种 结构，采用先进可靠的铸 铝 工艺 或焊接工艺 制造而成，并 经过 动平 衡 校 验，因 此 电动机运行平 稳 可靠。 轴 承 采用滚 动轴 承 和 滑 动轴 承 两 种 形式 ，由电动机功 率 大 小和 转 速 高低而定，其防护等级为IP44、IP54或 IP55，滚 动轴 承 设有不 停 机注 排 油装置 。 主接线 盒 置 于电动机右 侧 （ 从 轴 伸 端看 ），也 可按 用户 要求 置 于左 侧 ，接线 盒 的内外均 设有单 独 的接地 端子。 根 据 用户 要求 ，可在 定子绕组、轴 承 等重要部位 加设测 温 装置 ，便于现 场 观 察 和 远 距 离 监 控 ，以 保 证 电动机安全 可靠地 运行。 三、采用的标 准 GB 755-2000 旋 转 电机 定额 和 性能（ neq IEC60034-1:1993） GB/T 997-2003 电机结构及安装型 式 代 号 (eqv IEC 60034-7:1972) GB/T 1993-1993 旋 转 电机冷却方法 （ eqv IEC60034-6:1991） GB/T 4772.2 旋 转 电机尺 寸 和 输出 功 率 等级 第 2 部分 : 机座号 355-1000 和 凸 缘号 1180-2360...
