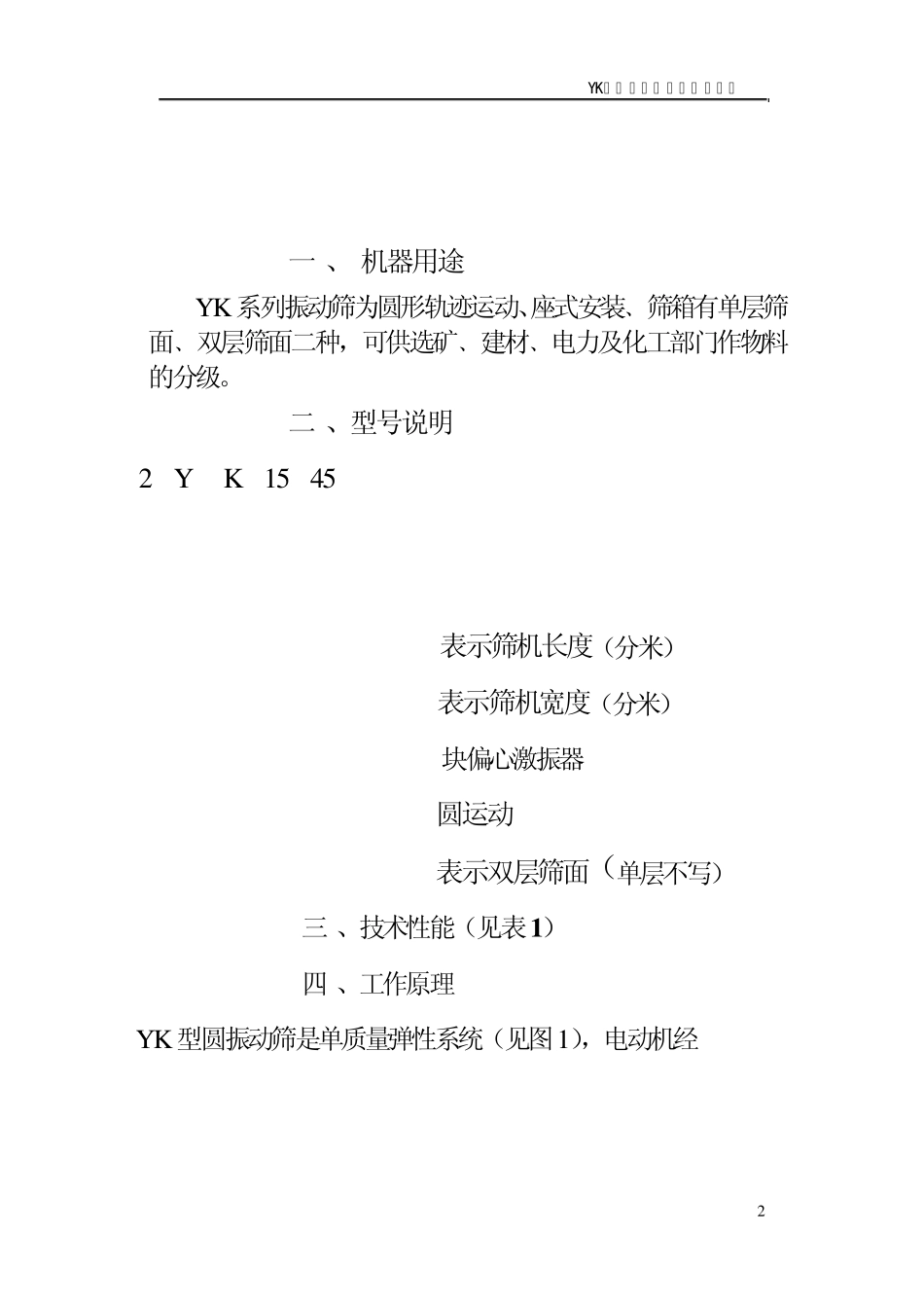

YK系列圆振动筛说明书_第1页
1/11

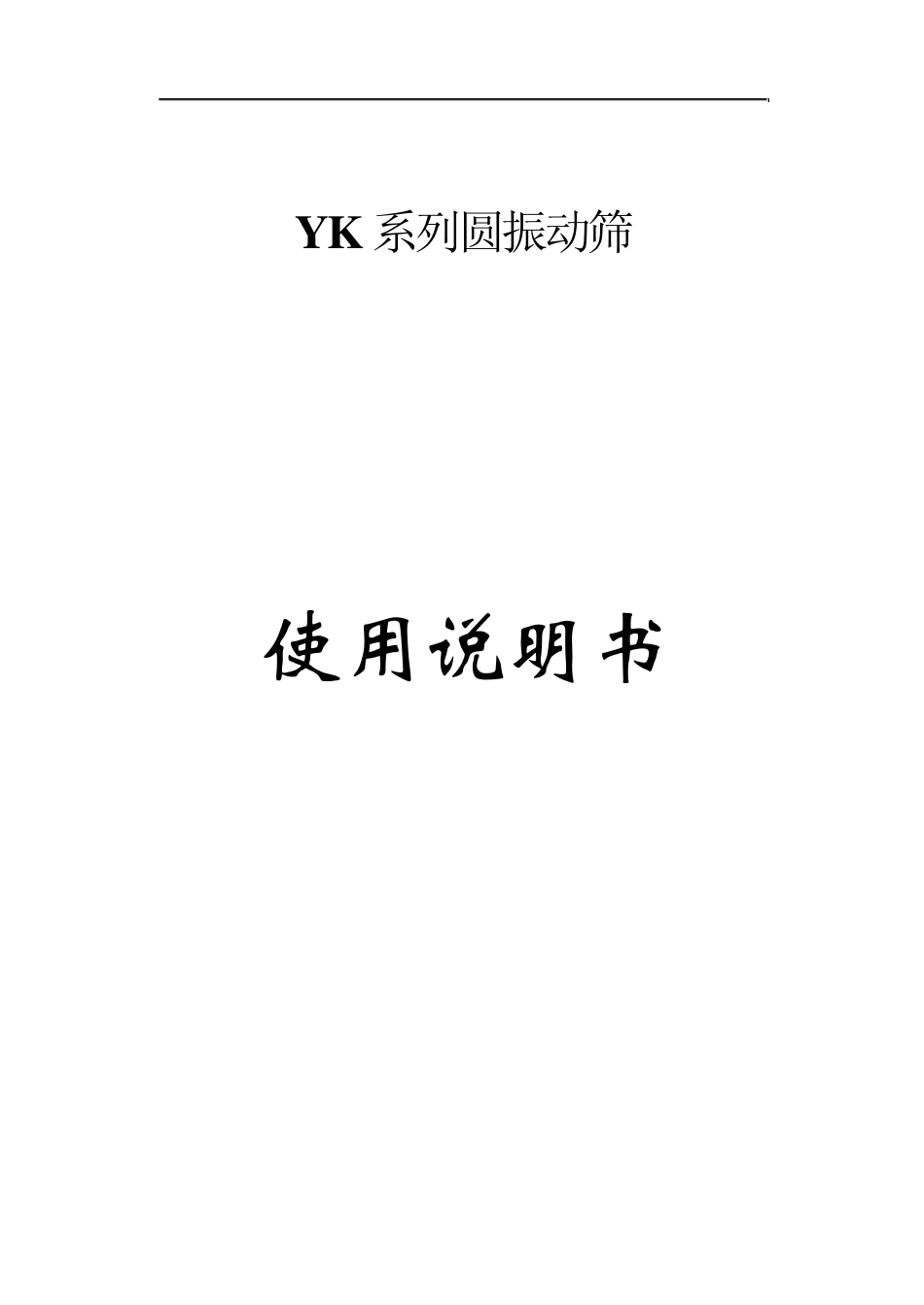

YK系列圆振动筛说明书_第2页
2/11
YK系列圆振动筛说明书_第3页
3/11
YK 系列圆振动筛 使用说明书 YK系 列 圆 振 动 筛 使 用 说 明 书 1 目 录 一、机器用途 二、型号说明 三、技术性能 四、工作原理 五、结构说明 六、起重运输与保管 七、安装、试运转与验收 八、操作规程 九、维护检修 YK系 列 圆 振 动 筛 使 用 说 明 书 2 一 、 机器用途 Y K 系列振动筛为圆形轨迹运动、座式安装﹑筛箱有单层筛面﹑双层筛面二种,可供选矿﹑建材﹑电力及化工部门作物料的分级。 二 、型号说明 2 Y K 15 45 表示筛机长度(分米) 表示筛机宽度(分米) 块偏心激振器 圆运动 表示双层筛面(单层不写) 三 、技术性能(见表1 ) 四 、工作原理 Y K 型圆振动筛是单质量弹性系统(见图1),电动机经 YK系 列 圆 振 动 筛 使 用 说 明 书 3 图1,工作原理图 轮胎联轴节使振动器偏心块产生高速旋转。运转的偏心块产生很大的离心力激发筛箱产生一定振幅的圆运动,筛上物料在倾斜的筛面上受到筛箱传给的冲量而做连续的抛掷运动,物料在抛起时被分层,在与筛面相遇的过程中使小于筛孔的颗粒透筛,从而实现分级。 五 、结构说明 本筛由下列部件组成: 1 、激振器:每个侧板上安装一组激振器,每组激振器是由两个主偏心块,两个副偏心块,一对单列向心短圆柱轴承和两个保护罩所组成,激振器通过螺栓固定在侧板上,左右两个激振器之间用万向联轴节连成一体,改变主副偏心块之间的角度即可改变激振器的大小获得不同的振幅,振动器安装在侧板上节省了笨重的支撑梁使筛箱受力更为合理。 2、筛箱:它是筛机的最大部件,有给料槽﹑排料槽﹑侧板﹑横梁﹑筛面﹑张紧装置等组成,侧板为Q235A整块钢板制成,横梁为无缝钢管,各焊接片与侧板间均采用高强度螺栓联接,工作可靠,制作维修简单。 YK系 列 圆 振 动 筛 使 用 说 明 书 4 3 、支撑装置:用橡胶弹簧做弹性元件,通过改变前后支架的高度改变筛面倾角(本图倾角为1 7 .5 o),改变后的支撑架高度和地脚螺栓孔尺寸由用户自行决定。 4、轮胎联轴器:它将参振的激振器与固定的电动机连接以后,传动扭矩,比汽车联轴节简单适用。 六 、起重运输与保管 1、起重: 筛子整体起重时,应使用钢丝绳套着筛箱的吊耳 或弹簧座上的起吊孔进行,起吊位置附近如刚度不够,可在两侧板之间支撑一根方木。 2、运输: 筛子的铁路公路运输应符合有关规定,在现场运输时,筛箱下部应垫以若干滚筒,...
