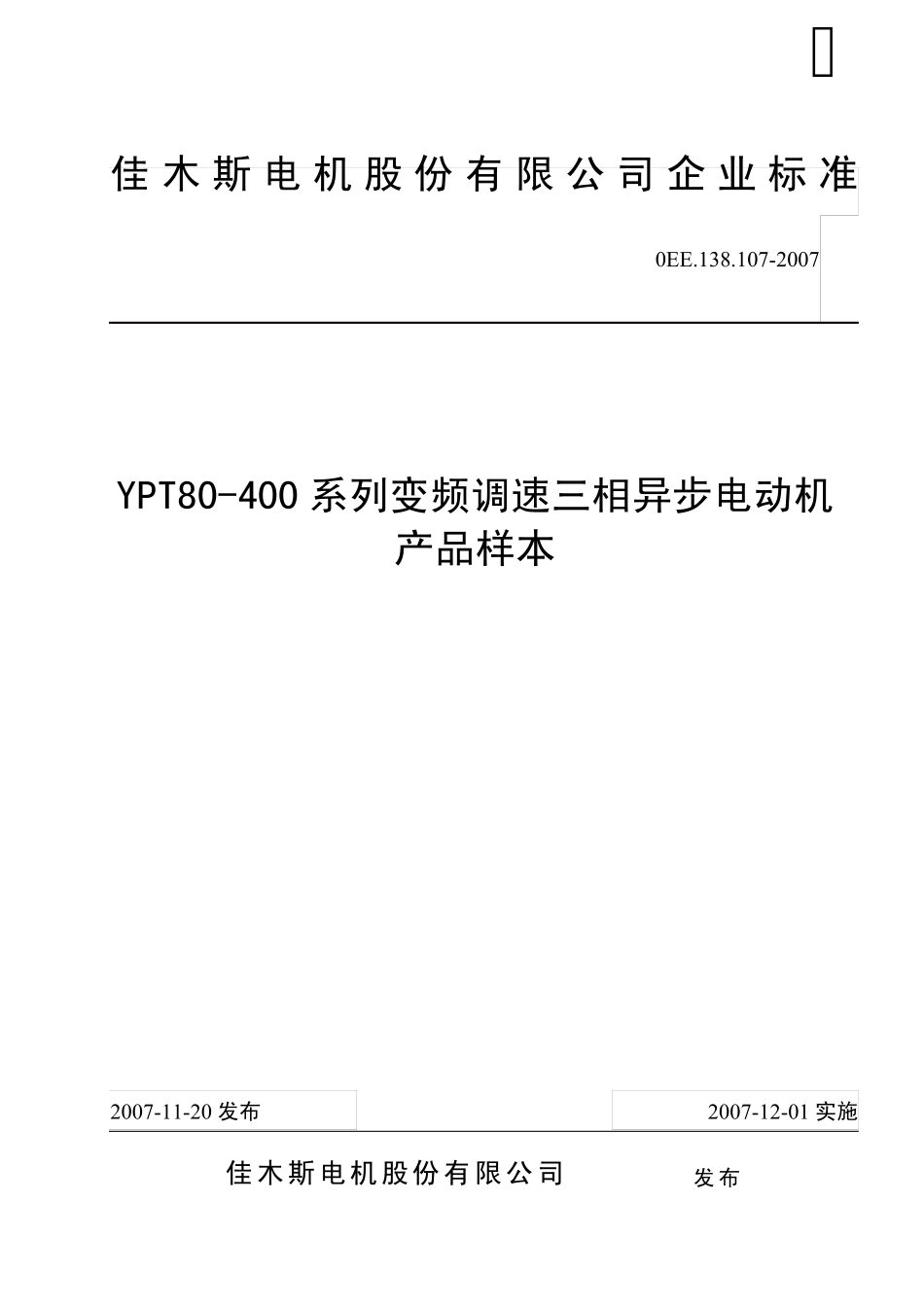

佳木斯电机股份有限公司企业标准 0EE.138.107-2007 YPT80-400 系列变频调速三相异步电动机 产品样本 2007-11-20 发布 2007-12-01 实施佳木斯电机股份有限公司 发 布 0EE.138.107-2007 1 YPT 系列三相异步电动机 产品样本 一. 概述 YPT 系列变频调速三相异步电动机是本公司根据国内外市场需要，采用新技术，自行研制出的新系列产品，采用冷轧硅钢片作为导磁材料, 符合国家产业政策。是在Y3系列电动机基础上派生的变频调速三相异步电动机。 本系列机座范围 80～400，功率等级和安装尺寸完全符合国际电工委员会（IEC）标准。 该系列电动机满足了 GB18613-2002《中小型三相异步电动机能效限定值及节能评价值》的能效限定值的要求。电动机由变频器作为电源供电，起动电流小、节能、运行可靠，尤其当负载为风机、水泵类时，电动机的节能效果显著。 本系列电动机广泛应用于各种需要调速的传动装置中，广泛应用于轻工、纺织、化工、石油、冶金、机床、风机、水泵等行业，配合高精度传感器可实现高精度闭环控制。 二 选 型指 南 1 型号的意义 YPT 100 L1 - 4 极数 机座长短及铁心序号* 电机中心高（mm） 变频调速三相异步电动机 * L-长， M-中，S-短 ，1-为第1 种铁心长度 2 系列型谱（见表 1） 表1 同步转速r/min 3000 1500 1000 750 600 500 428 375 机座号 功率kW 80M1 0.75 0.55 0.37 0.18 80M2 1.1 0.75 0.55 0.25 90S 1.5 1.1 0.75 0.37 90L 2.2 1.5 1.1 0.55 100L1 2.2 0.75 100L2 3 3 1.5 1.1 112M 4 4 2.2 1.5 - - - - 0E E .138.107-2007 2 132S1 5.5 132S2 7.5 5.5 3 2.2 132M1 4 132M2 - 7.5 5.5 3 160M1 11 4 160M2 15 11 7.5 5.5 160L 18.5 15 11 7.5 180M 22 18.5 - - 180L - 22 15 11 200L1 30 18.5 200L2 37 30 22 15 225S - 37 - 18.5 225M 45 45 30 22 250M 55 55 37 30 280S 75 75 45 37 280M 90 90 55 45 315S 110 110 75 55 45 315M 132 132 90 75 55 315L1 160 160 110 90 75 315L2 200 200 132 110 90 - - - 355S1 185 185 355S2 200 200 160 132 90 75 55 55 355M1 220 220 185 110 75 355M2 250 250 200 160 132 90 90 75 355L1 280 280 220 185 160 355L2 315 315 250 200 1...
