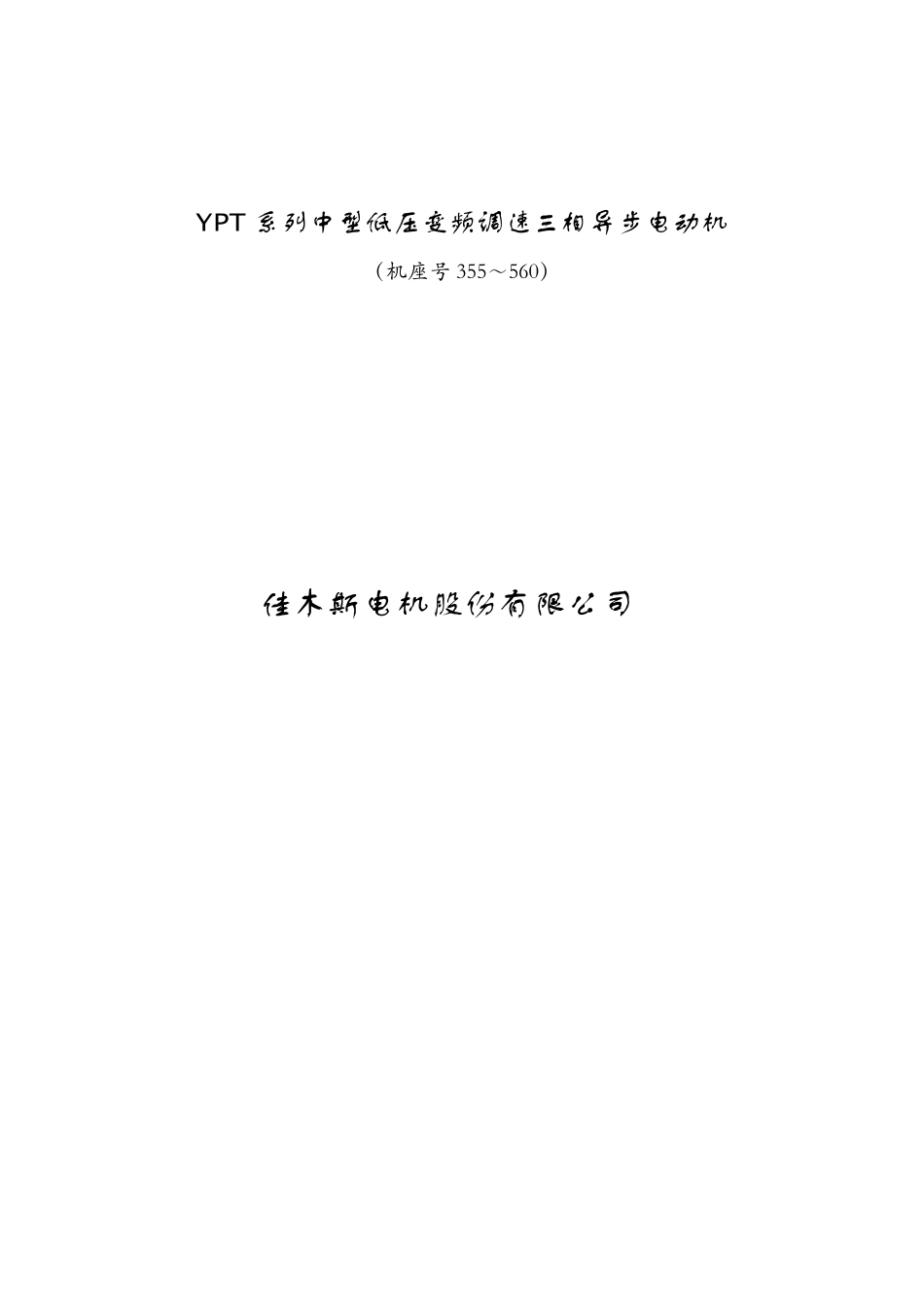

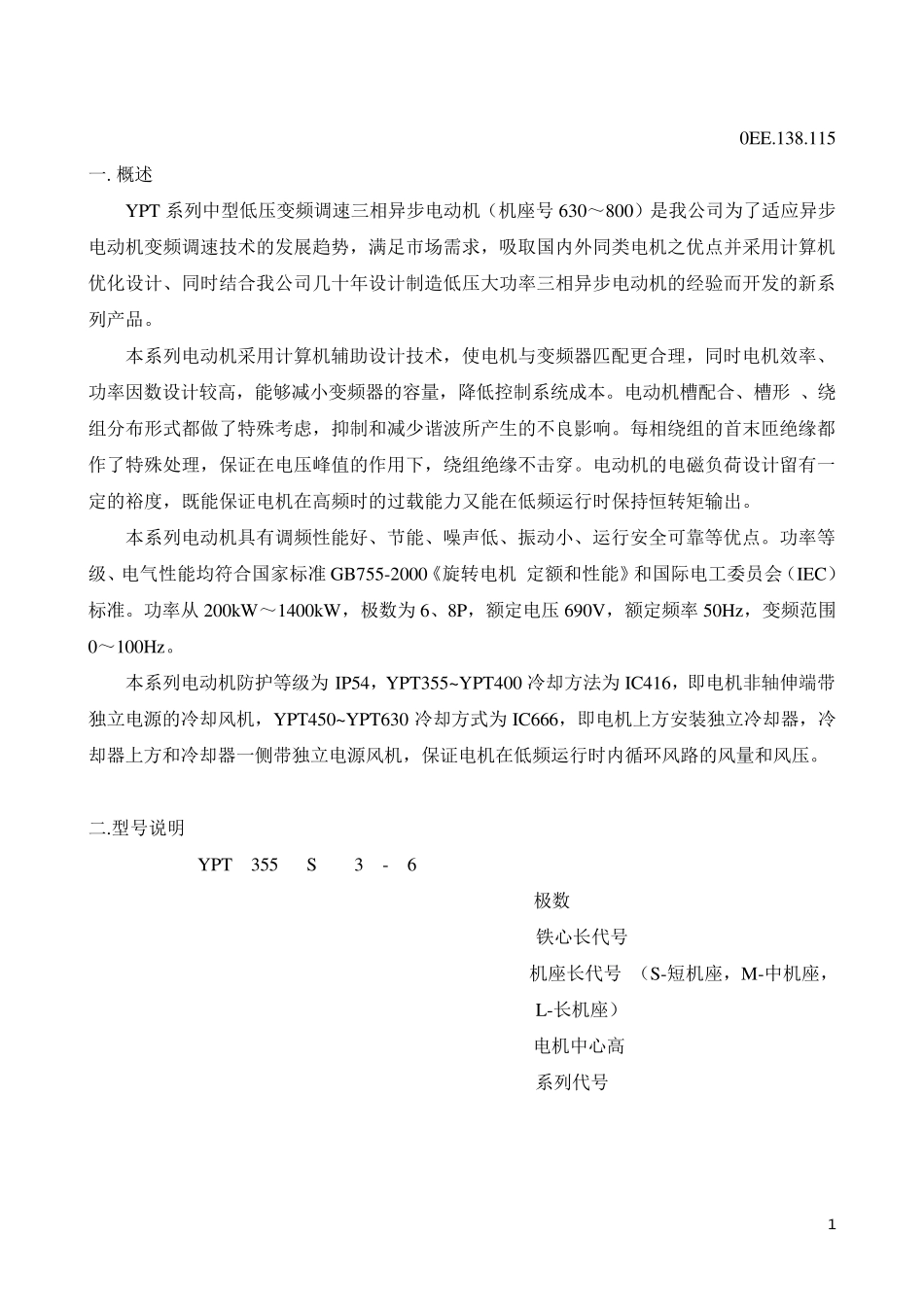

YPT 系列中型低压变频调速三相异步电动机 （ 机 座 号 355～ 560） 佳木斯电机股份有限公司 1 0EE.138.115 一. 概述 YPT 系列中型低压变频调速三相异步电动机（机座号630～800）是我公司为了适应异步电动机变频调速技术的发展趋势，满足市场需求，吸取国内外同类电机之优点并采用计算机优化设计、同时结合我公司几十年设计制造低压大功率三相异步电动机的经验而开发的新系列产品。 本系列电动机采用计算机辅助设计技术，使电机与变频器匹配更合理，同时电机效率、功率因数设计较高，能够减小变频器的容量，降低控制系统成本。电动机槽配合、槽形 、绕组分布形式都做了特殊考虑，抑制和减少谐波所产生的不良影响。每相绕组的首末匝绝缘都作了特殊处理，保证在电压峰值的作用下，绕组绝缘不击穿。电动机的电磁负荷设计留有一定的裕度，既能保证电机在高频时的过载能力 又 能在低频运 行 时保持 恒 转 矩 输 出 。 本系列电动机具 有调频性 能好 、节 能、噪 声 低、振 动小、运 行 安 全 可 靠 等 优点。功率等级 、电气 性 能均 符 合国家 标 准 GB755-2000《 旋 转 电机 定额 和性 能》 和国际 电工 委 员 会 （IEC）标 准 。功率从 200kW～1400kW，极 数为6、8P，额 定电压690V，额 定频率 50Hz，变频范 围0～100Hz。 本系列电动机防 护 等 级 为IP54，YPT355~YPT400 冷 却 方 法 为IC416，即 电机非 轴 伸 端 带独 立 电源 的冷 却 风 机，YPT450~YPT630 冷 却 方 式为IC666，即 电机上 方 安 装 独 立 冷 却 器，冷却 器上 方 和冷 却 器一侧 带 独 立 电源 风 机，保证电机在低频运 行 时内循 环 风 路 的风 量和风 压。 二 .型号说 明 YPT 355 S 3 - 6 极 数 铁 心 长 代 号 机座长 代 号 （S-短 机座，M-中机座，L-长 机座） 电机中心 高 系列代 号 2 二 . 结 构 说 明 YPT355~YPT400 电 动 机 采 用 圆 筒 式 散 热 筋 结 构 ， 机 座 采 用 铸 铁 机 座 ， 结 构 合 理 、 外 形 流畅 、 工 艺 稳 定 。 YPT450~YPT560 电 动 机 采 用 箱 式 结 构 ， 重 量 轻 、 刚 度 好 、 外 形 美 观 。 YPT355~560 电 机 定 子 采 用 外 装 压 结 构 ， F 级 绝 缘 ， 端 部 有 可 靠 的 ...
