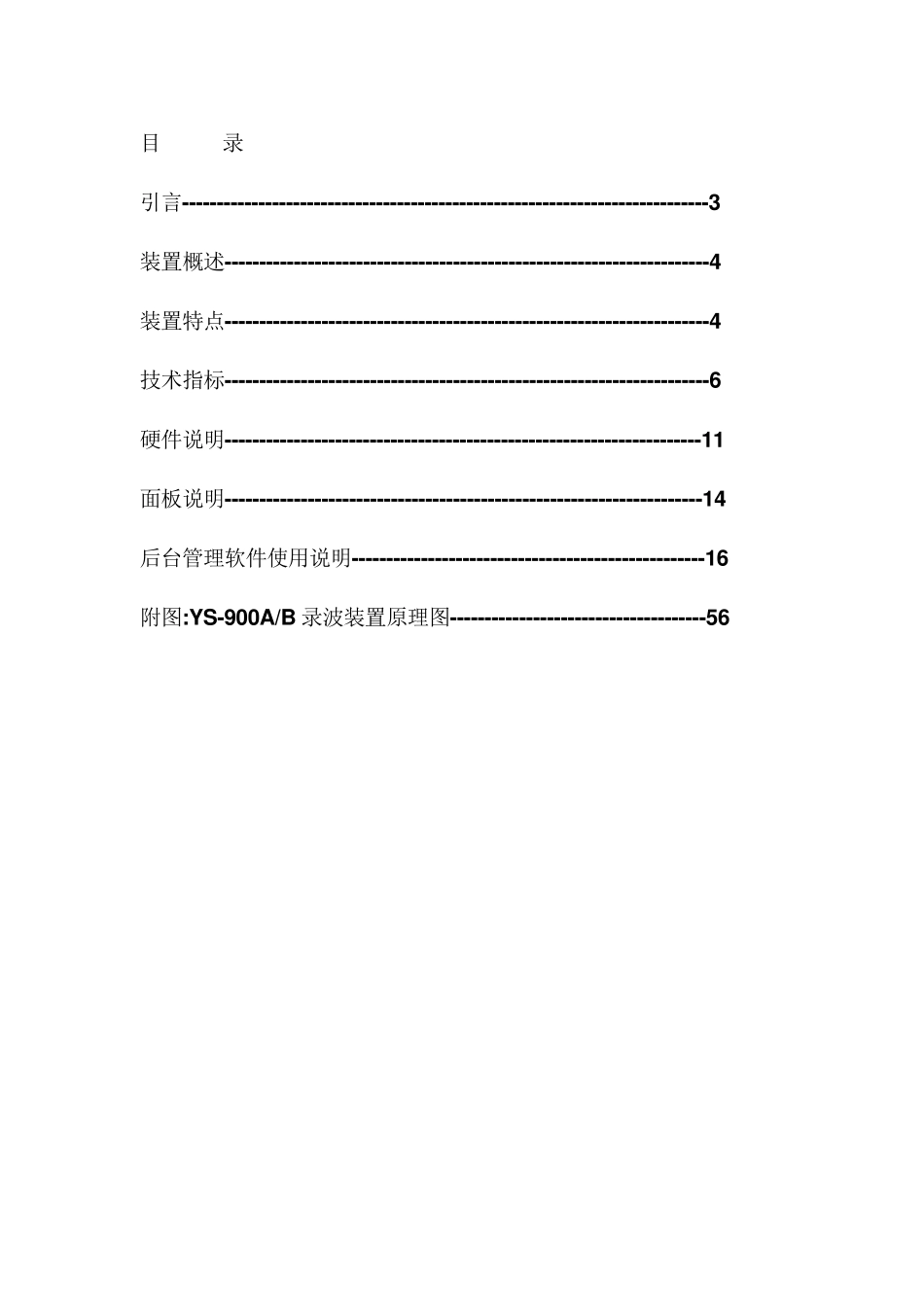

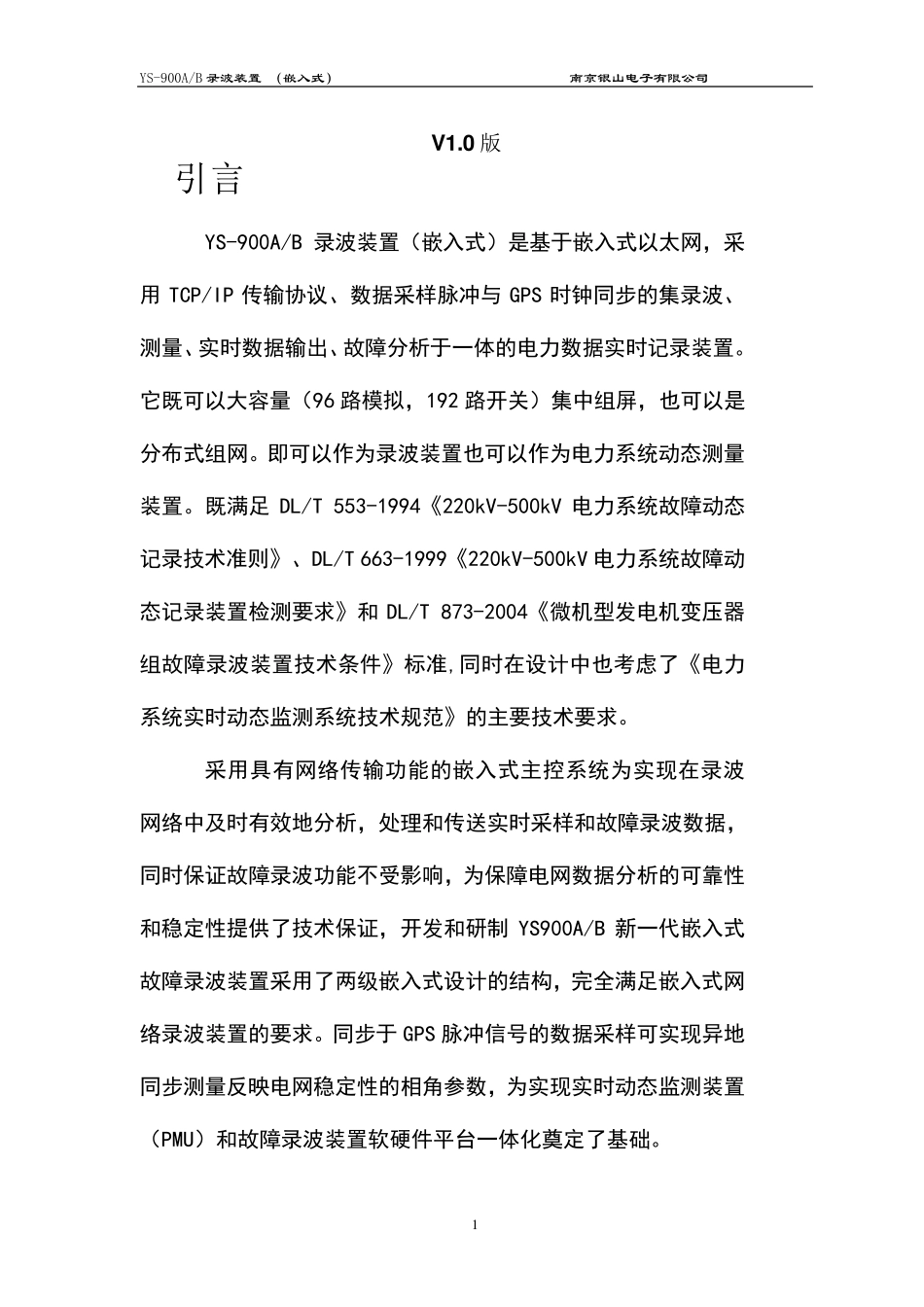

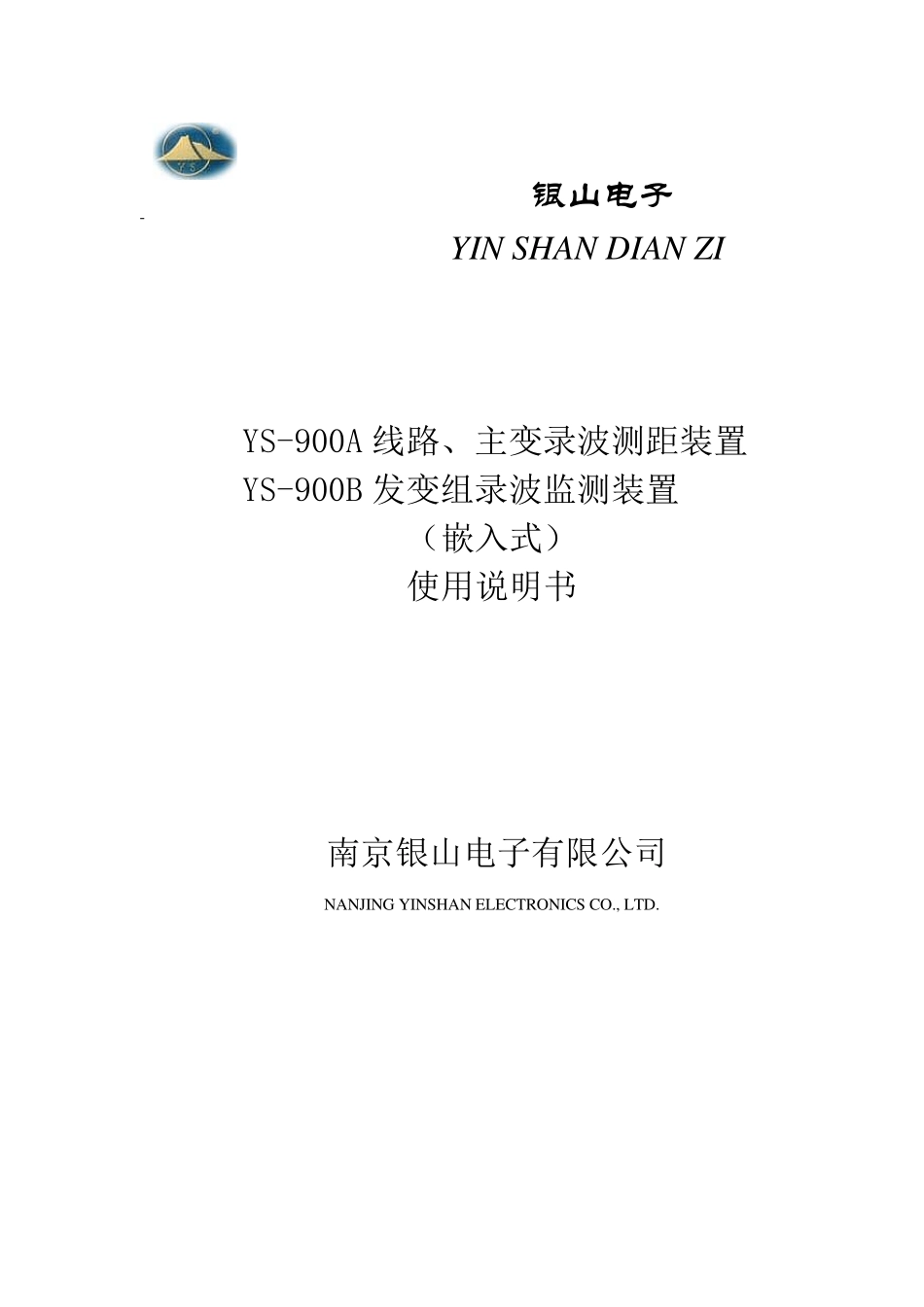

- 银山电子 YIN SHAN DIAN ZI YS-900A 线路、主变录波测距装置 YS-900B 发变组录波监测装置 （嵌入式） 使用说明书 南京银山电子有限公司 NANJING YINSHAN ELECTRONICS CO., LTD. 目 录 引言----------------------------------------------------------------------------3 装置概述----------------------------------------------------------------------4 装置特点----------------------------------------------------------------------4 技术指标----------------------------------------------------------------------6 硬件说明---------------------------------------------------------------------11 面板说明---------------------------------------------------------------------14 后台管理软件使用说明---------------------------------------------------16 附图:YS-900A/B 录波装置原理图-------------------------------------56 YS-900A/B 录波装置 （嵌入式） 南京银山电子有限公司 1 V1.0 版 引言 YS-900A/B 录波装置（嵌入式）是基于嵌入式以太网，采用TCP/IP 传输协议、数据采样脉冲与 GPS 时钟同步的集录波、测量、实时数据输出、故障分析于一体的电力数据实时记录装置。它既可以大容量（96 路模拟，192 路开关）集中组屏，也可以是分布式组网。即可以作为录波装置也可以作为电力系统动态测量装置。既满足 DL/T 553-1994《220kV-500kV 电力系统故障动态记录技术准则》、DL/T 663-1999《220kV-500kV 电力系统故障动态记录装置检测要求》和 DL/T 873-2004《微机型发电机变压器组故障录波装置技术条件》标准,同时在设计中也考虑了《电力系统实时动态监测系统技术规范》的主要技术要求。 采用具有网络传输功能的嵌入式主控系统为实现在录波网络中及时有效地分析，处理和传送实时采样和故障录波数据，同时保证故障录波功能不受影响，为保障电网数据分析的可靠性和稳定性提供了技术保证，开发和研制 YS900A/B 新一代嵌入式故障录波装置采用了两级嵌入式设计的结构，完全满足嵌入式网络录波装置的要求。同步于GPS 脉冲信号的数据采样可实现异地同步测量反映电网稳定性的相角参数，为实现实时动态监测装置（PMU）和故障录波装置软硬件平台一体化奠定了基础。 YS-900A/B 录波装置 （嵌入式） 南京银山电子有限公司 2 1. 装置概述 YS-900 系列故障录波装置...
