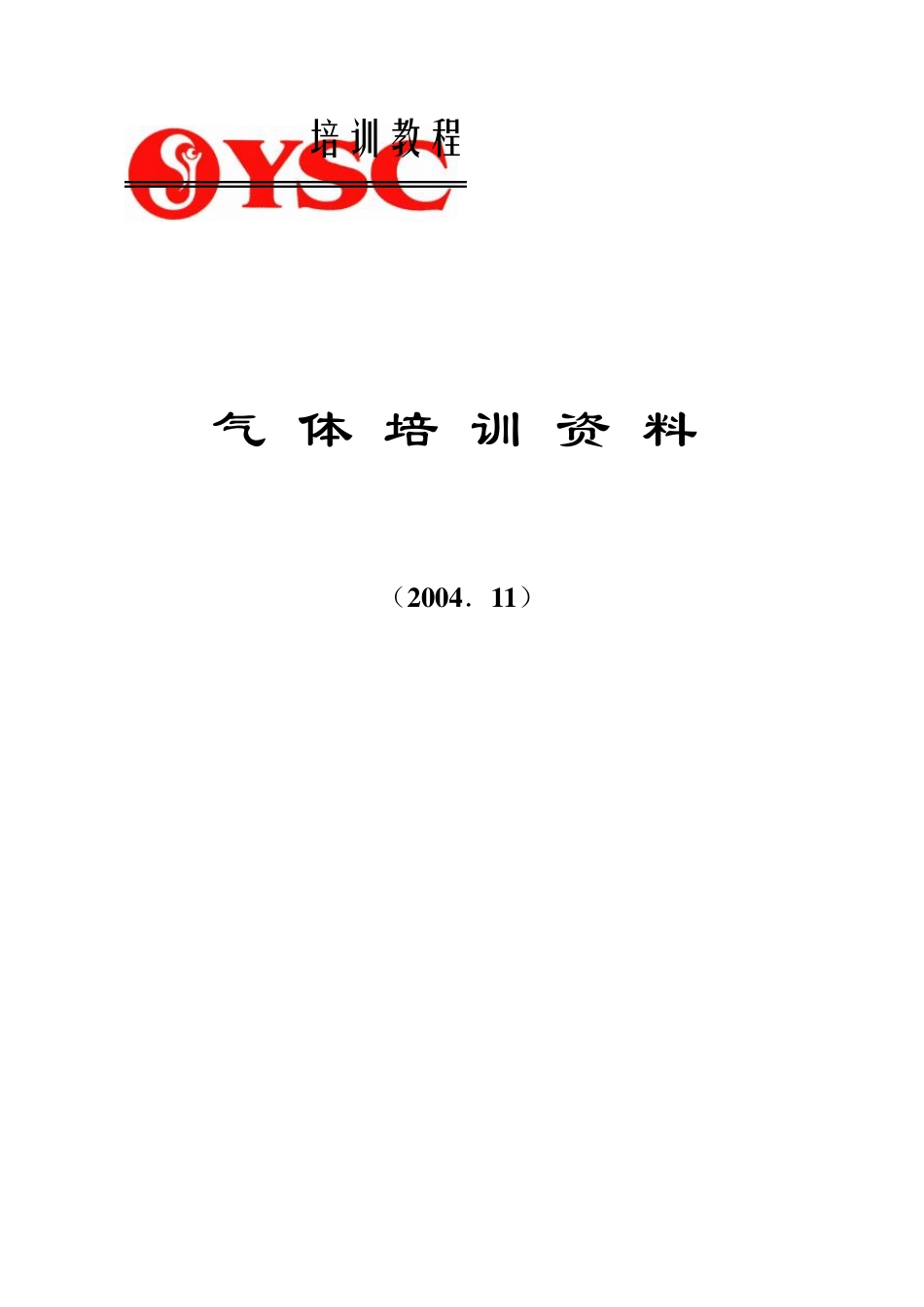

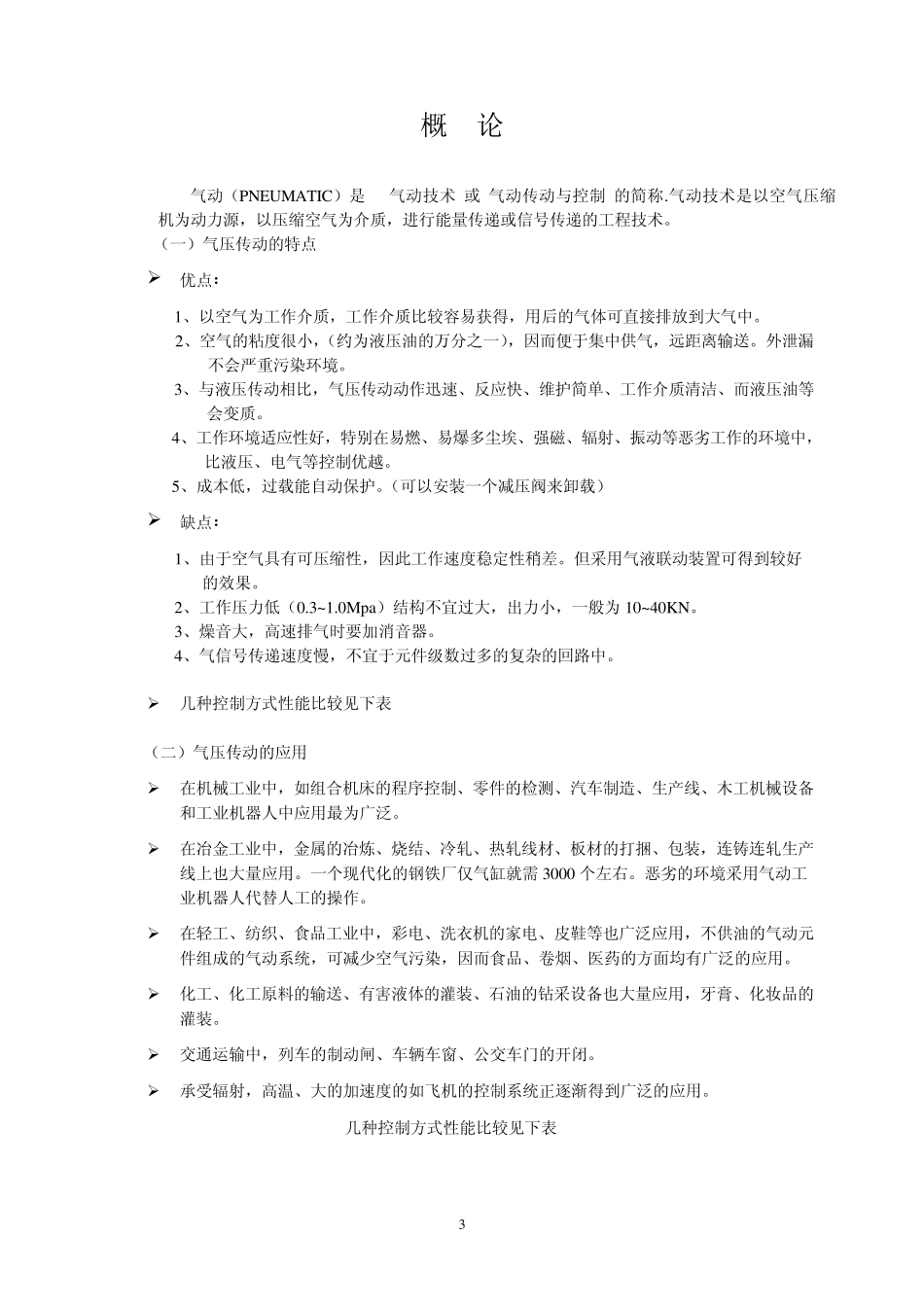

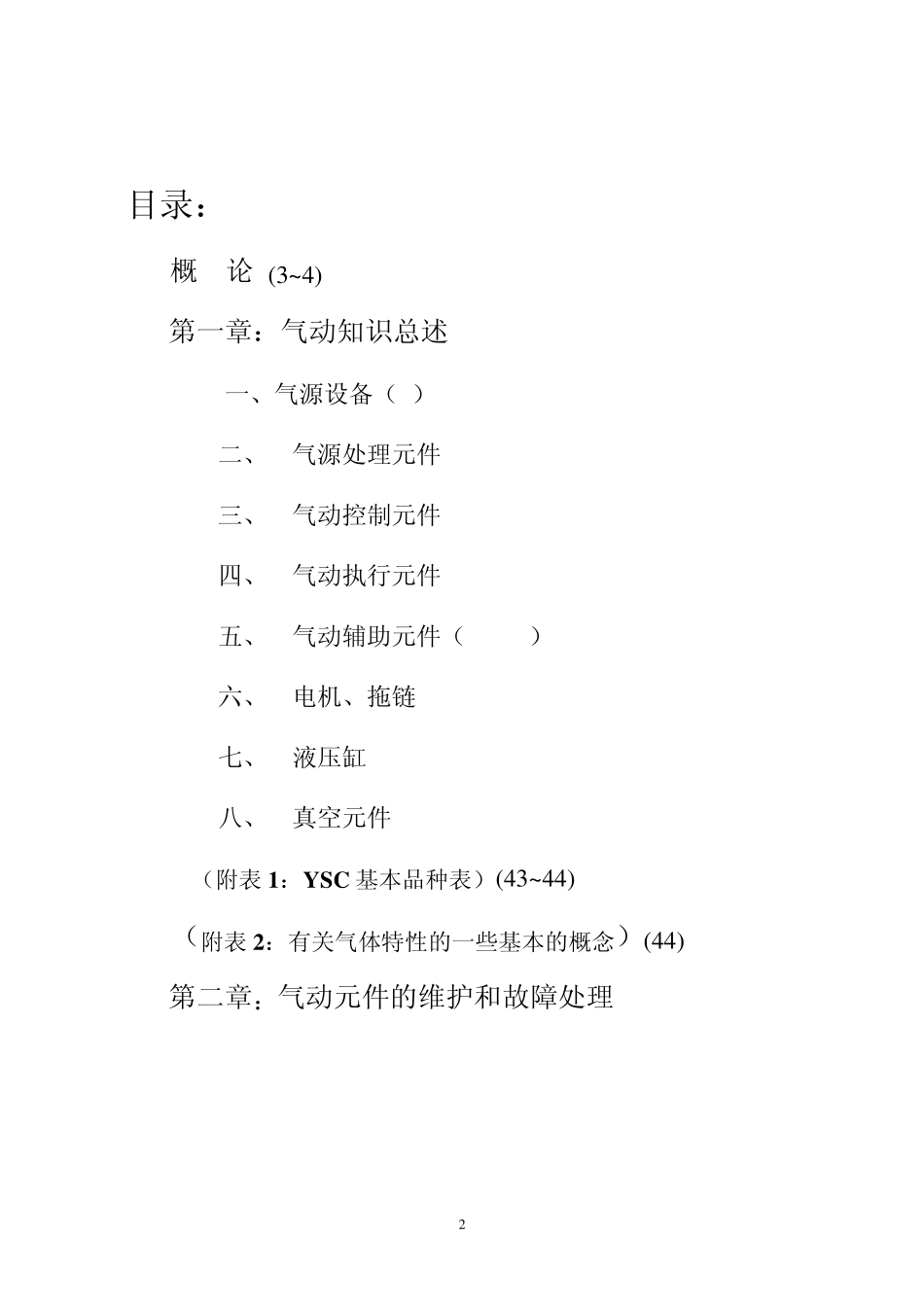

培训教程 气体 培 训 资 料 (2 0 0 4 .1 1 ) 2 目录: 概 论 (3~4) 第一章:气动知识总述 一、气源设备(5) 二、 气源处理元件(6~11) 三、 气动控制元件(11~22) 四、 气动执行元件(23~30) 五、 气动辅助元件(31~33) 六、 电机、拖链(34~34) 七、 液压缸(35~37) 八、 真空元件(38~42) (附表 1:Y SC 基本品种表)(43~44) (附表 2:有关气体特性的一些基本的概念)(44) 第二章:气动元件的维护和故障处理 3 概 论 气动(PNEUMATIC)是 ―气动技术‖或‖气动传动与控制‖的简称.气动技术是以空气压缩机为动力源,以压缩空气为介质,进行能量传递或信号传递的工程技术。 (一)气压传动的特点 优点: 1、以空气为工作介质,工作介质比较容易获得,用后的气体可直接排放到大气中。 2、空气的粘度很小,(约为液压油的万分之一),因而便于集中供气,远距离输送。外泄漏不会严重污染环境。 3、与液压传动相比,气压传动动作迅速、反应快、维护简单、工作介质清洁、而液压油等会变质。 4、工作环境适应性好,特别在易燃、易爆多尘埃、强磁、辐射、振动等恶劣工作的环境中,比液压、电气等控制优越。 5、成本低,过载能自动保护。(可以安装一个减压阀来卸载) 缺点: 1、由于空气具有可压缩性,因此工作速度稳定性稍差。但采用气液联动装置可得到较好 的效果。 2、工作压力低(0.3~1.0Mpa)结构不宜过大,出力小,一般为10~40KN。 3、燥音大,高速排气时要加消音器。 4、气信号传递速度慢,不宜于元件级数过多的复杂的回路中。 几种控制方式性能比较见下表 (二)气压传动的应用 在机械工业中,如组合机床的程序控制、零件的检测、汽车制造、生产线、木工机械设备和工业机器人中应用最为广泛。 在冶金工业中,金属的冶炼、烧结、冷轧、热轧线材、板材的打捆、包装,连铸连轧生产线上也大量应用。一个现代化的钢铁厂仅气缸就需 3000 个左右。恶劣的环境采用气动工业机器人代替人工的操作。 在轻工、纺织、食品工业中,彩电、洗衣机的家电、皮鞋等也广泛应用,不供油的气动元件组成的气动系统,可减少空气污染,因而食品、卷烟、医药的方面均有广泛的应用。 化工、化工原料的输送、有害液体的灌装、石油的钻采设备也大量应用,牙膏、化妆品的灌装。 交通运输中,列车的制动闸、车辆车窗、公交车门的开闭。 承受辐射,高温、大的加速度的...
