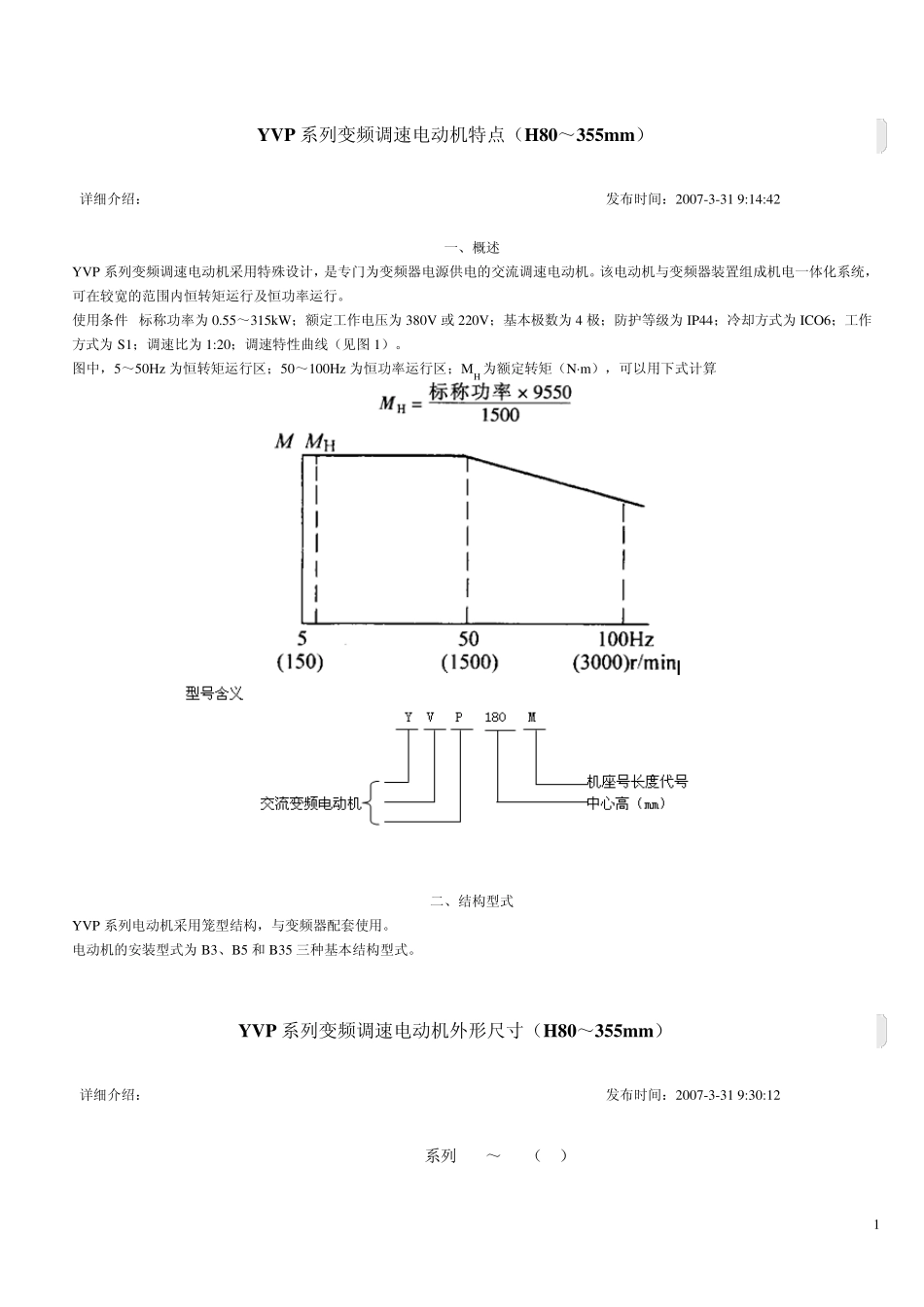

1 YVP 系列变频调速电动机特点（H80～355mm） 详细介绍： 发布时间：2007-3-31 9:14:42 一、概述 YVP 系列变频调速电动机采用特殊设计，是专门为变频器电源供电的交流调速电动机。该电动机与变频器装置组成机电一体化系统，可在较宽的范围内恒转矩运行及恒功率运行。 使用条件 标称功率为 0.55～315kW；额定工作电压为 380V 或 220V；基本极数为 4 极；防护等级为 IP44；冷却方式为 ICO6；工作方式为 S1；调速比为 1:20；调速特性曲线（见图 1）。 图中，5～50Hz 为恒转矩运行区；50～100Hz 为恒功率运行区；MH 为额定转矩（N·m），可以用下式计算 二、结构型式 YVP 系列电动机采用笼型结构，与变频器配套使用。 电动机的安装型式为 B3、B5 和 B35 三种基本结构型式。 YVP 系列变频调速电动机外形尺寸（H80～355mm） 详细介绍： 发布时间：2007-3-31 9:30:12 YVP系列H80～355（B3） 2 机座号 A AA AB AC AD B BB G D E 2P 4～10P 2P 4～10P 80 125 34 165 175 150 100 130 50 19 40 90S 140 36 180 195 160 56 24 50 90L 125 155 100L 160 40 205 215 180 140 176 63 28 60 112M 190 50 245 240 190 140 180 70 132S 216 60 280 275 210 140 200 89 38 80 132M 178 238 160M 254 70 330 335 365 210 270 108 42 110 160L 254 314 180M 279 70 355 380 385 241 311 121 48 180L 279 349 200L 318 70 395 420 315 305 379 133 55 225S 356 75 435 475 345 286 368 149 55 60 — 140 225M 311 393 110 250M 406 80 490 515 385 349 455 168 60 65 140 280S 457 85 550 580 410 368 530 190 65 75 280M 419 581 315S 508 120 628 630 530 406 609 216 80 140 170 315M 457 660 315L 508 711 355M 610 120 730 608 608 560 790 254 75 95 355L 630 机座号 F G GD H HA HC HD K L① LD 2P 4～10P 2P 4～10P 2P 4～10P 80 6 15.5 6 80 10 175 — 10 350 — 90S 8 20 7 90 12 195 370 90L 395 100L 24 100 14 203 245 12 430 112M 112 15 226 265 450 3 132S 10 33 8 132 18 266 315 530 132M 570 160M 12 37 160 20 330 385 15 660 55...
