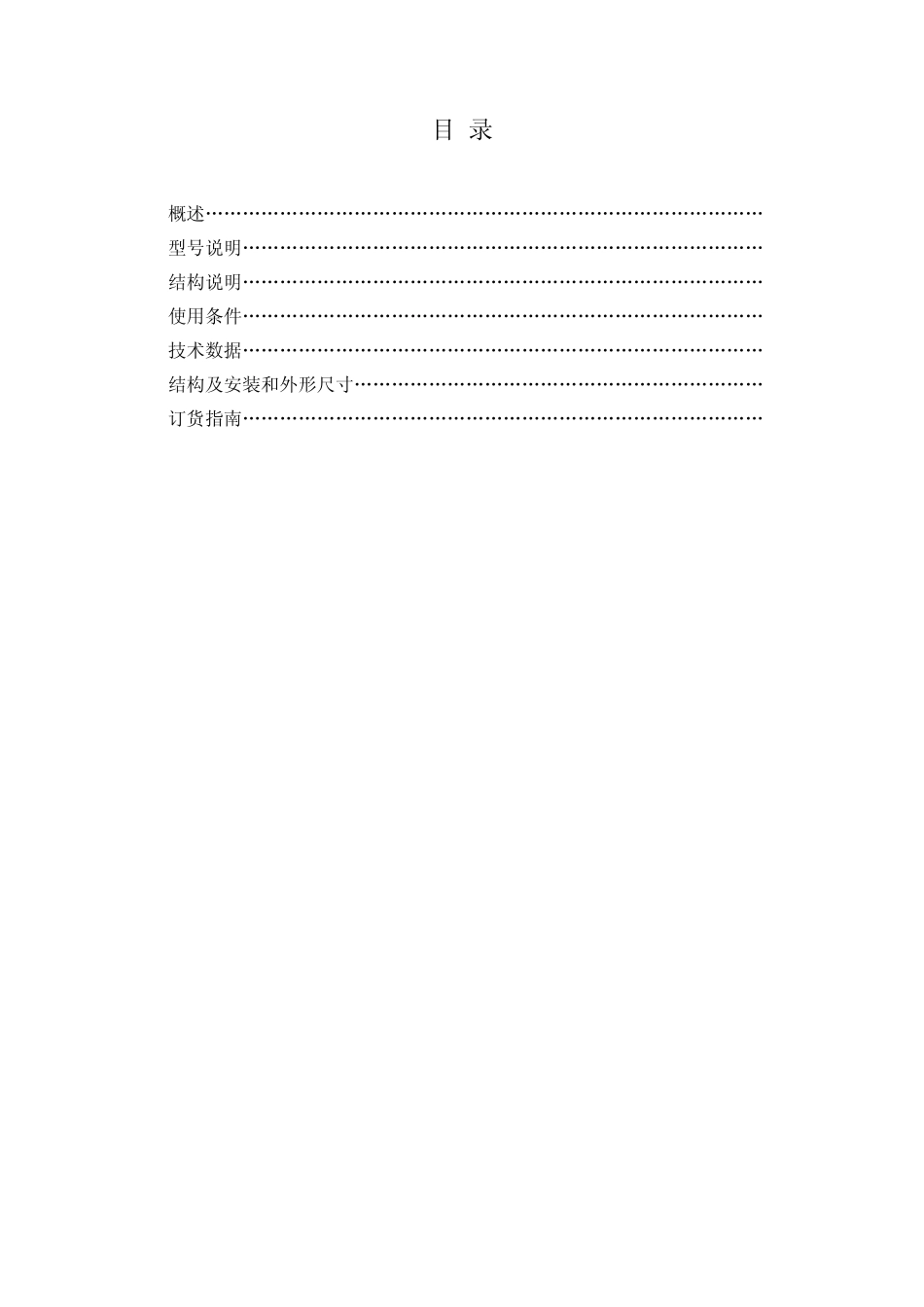

YW 系列（机座号80～ 355）无火花型 三相异步电动机 产品样本 南阳防爆集团股份有限公司 代号：0AP.138.0102a 2 0 0 9 年 0 6 月 0 3 日 目 录 1. 概述„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„3 2. 型号说明„„„„„„„„„„„„„„„„„„„„„„„„„„„„3 3. 结构说明„„„„„„„„„„„„„„„„„„„„„„„„„„„„3 4. 使用条件„„„„„„„„„„„„„„„„„„„„„„„„„„„„4 5. 技术数据„„„„„„„„„„„„„„„„„„„„„„„„„„„„5 6. 结构及安装和外形尺寸„„„„„„„„„„„„„„„„„„„„„„9 7. 订货指南„„„„„„„„„„„„„„„„„„„„„„„„„„„„10 1 概述 YW系列无火花型三相异步电动机（以下简称无火花型电动机）是我公司研制开发的防爆电机系列产品。该系列电动机具有体积小、重量轻、外形美观、噪音低、效率高、可靠性高、性能优良、安装使用维修方便等特点，该电动机被评为中国名牌产品。 YW系列无火花型三相异步电动机是按 GB3836.1-2000《爆炸性气体环境用电气设备 第 1部分：通用要求》和 GB3836.8-2003《爆炸性气体环境用电气设备 第 8部分：“n”型电气设备》的规定设计制造的。效率执行 GB18613-2006《中小型三相异步电动机能效限定值及节能评价值》中的能效限定值标准,效率达到3级能效等级，等效于 IEC60034-30中 IE1效率标准。其防爆标志为 ExnAⅡT3，适用于工厂 IIA类设备，具有引燃温度为 T1、T2、T3组的可燃性气体或蒸气与空气形成的爆炸性混合物场所。 YW系列电动机的功率等级、安装尺寸符合国际电工委员会（IEC）标准的规定，其对应关系与德国 DIN42673标准相同，有利于出口机械设备的配套安装和引进设备的备品备件。 YW系列电动机的功率范围为 0.55～315Kw，机座中心高 80～355mm。 YW系列无火花型电动机主体外壳的防护等级不低于 IP54，接线盒外壳防护等级不低于 IP55，电动机的冷却方式为 IC411，并可按要求制成户外型（W）、户外防中等腐蚀型（WF1）。 2 型号说明 2.1 电动机型号代表意义示例：YW355L1–2 WF1 Y----异步电动机 W----无火花型 355--机座中心高（355mm） L1---长机座，1号铁心长 2----极数（2极） WF1--户外防中等腐蚀 2.2电动机防爆标志代表的意义：ExnAIIT3 Ex---标志（防爆） n----电气设备防爆型式（无火花型）...
