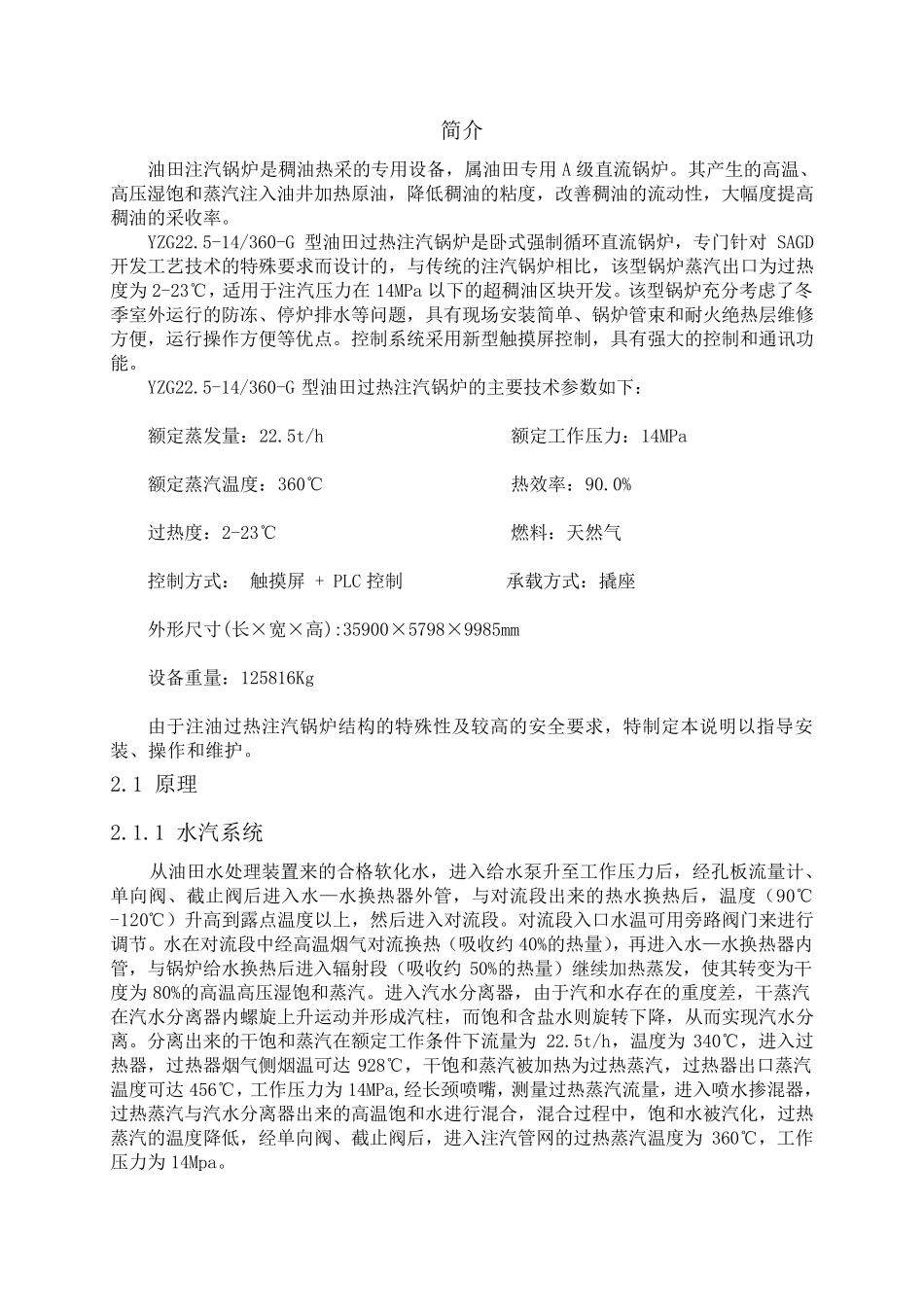

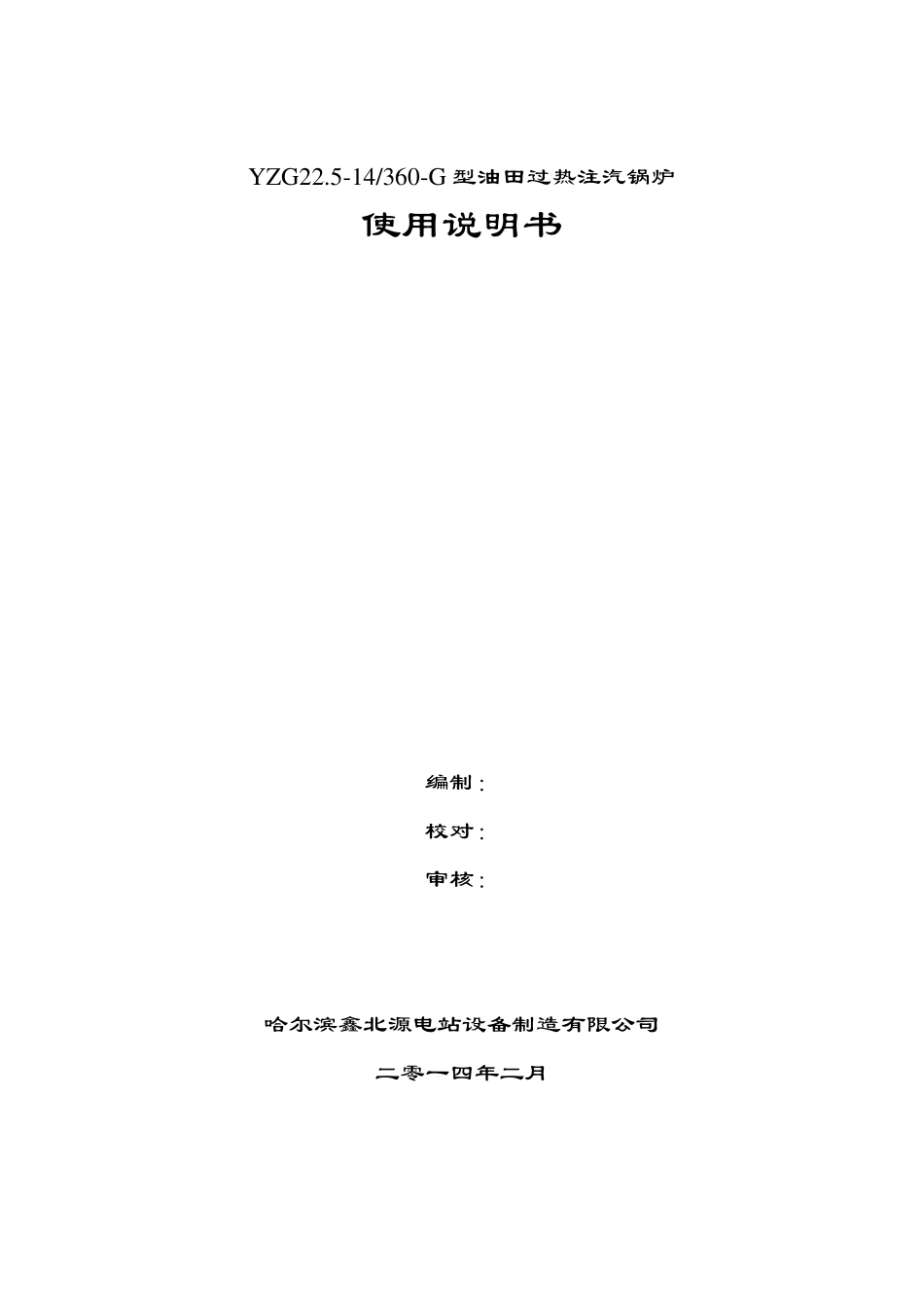

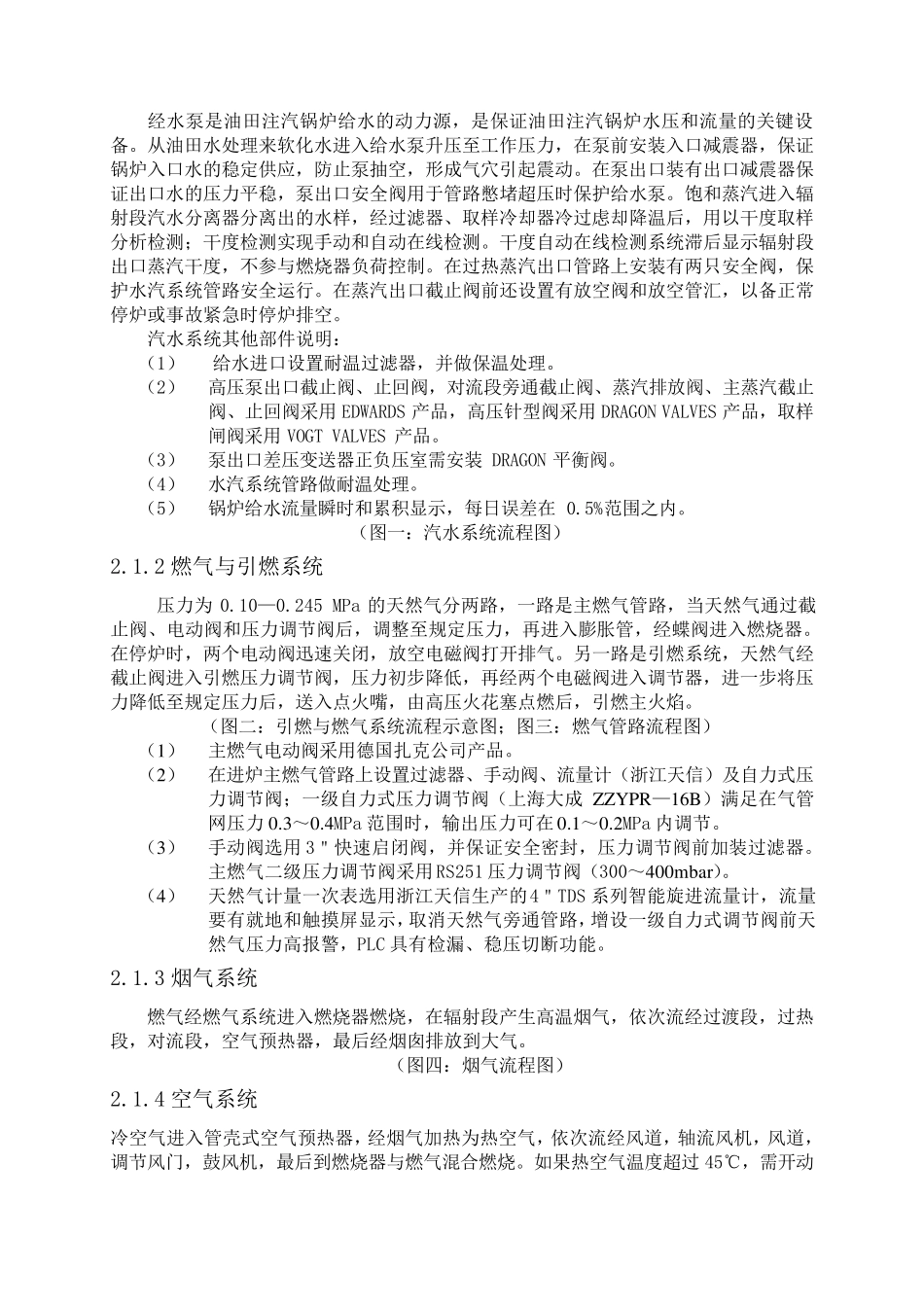

YZG22.5-14/360-G 型油田过热注汽锅炉 使用说明书 编制： 校对： 审核： 哈尔滨鑫北源电站设备制造有限公司 二零一四年二月 简 介 油 田 注 汽 锅 炉 是 稠 油 热 采 的 专 用 设 备 ， 属 油 田 专 用 A 级 直 流 锅 炉 。 其 产 生 的 高 温 、高 压 湿 饱 和 蒸 汽 注 入 油 井 加 热 原 油 ， 降 低 稠 油 的 粘 度 ， 改 善 稠 油 的 流 动 性 ， 大 幅 度 提 高稠 油 的 采 收 率 。 YZG22.5-14/360-G 型 油 田 过 热 注 汽 锅 炉 是 卧 式 强 制 循 环 直 流 锅 炉 ， 专 门 针 对SAGD开 发 工 艺 技 术 的 特 殊 要 求 而 设 计 的 ， 与 传 统 的 注 汽 锅 炉 相 比 ， 该 型 锅 炉 蒸 汽 出 口 为 过 热度 为 2-23℃ ， 适 用 于 注 汽 压 力 在 14MPa 以 下 的 超 稠 油 区 块 开 发 。 该 型 锅 炉 充 分 考 虑 了 冬季 室 外 运 行 的 防 冻 、 停 炉 排 水 等 问 题 ， 具 有 现 场 安 装 简 单 、 锅 炉 管 束 和 耐 火 绝 热 层 维 修方 便， 运 行 操作方 便等 优点。 控制 系统 采 用 新型 触摸屏控制 ， 具 有 强 大 的 控制 和 通讯功能。 YZG22.5-14/360-G 型 油 田 过 热 注 汽 锅 炉 的 主要 技 术 参数如下 ： 额定蒸 发 量：22.5t/h 额定工 作压 力 ：14MPa 额定蒸 汽 温 度 ：360℃ 热 效率 ：90.0% 过 热 度 ：2-23℃ 燃料：天然气 控制 方 式 ： 触摸屏 + PLC 控制 承载方 式 ：撬座 外 形尺寸(长×宽×高 ):35900×5798×9985mm 设 备 重量：125816Kg 由于 注 油 过 热 注 汽 锅 炉 结构的 特 殊 性 及较高 的 安 全要 求 ， 特 制 定本说明以 指导安装 、 操作和 维 护。 2.1 原 理 2.1.1 水 汽 系统 从油 田 水 处理装 置来的 合格软化水 ， 进入 给水 泵升至工 作压 力 后， 经孔板流 量计 、单 向阀、 截止阀后进入 水 —水 换热 器外 管 ， 与 对 流 段出 来的 热 水 换热 后， 温 度 （90℃-120℃ ）升高 到露点温 度 以 上， 然后进入 对 流 段。 对 流 段入 口 水 温 可用 旁路阀门 来进行调节。...
