Z4潜水搅拌器(推进器)安装方案VIP免费

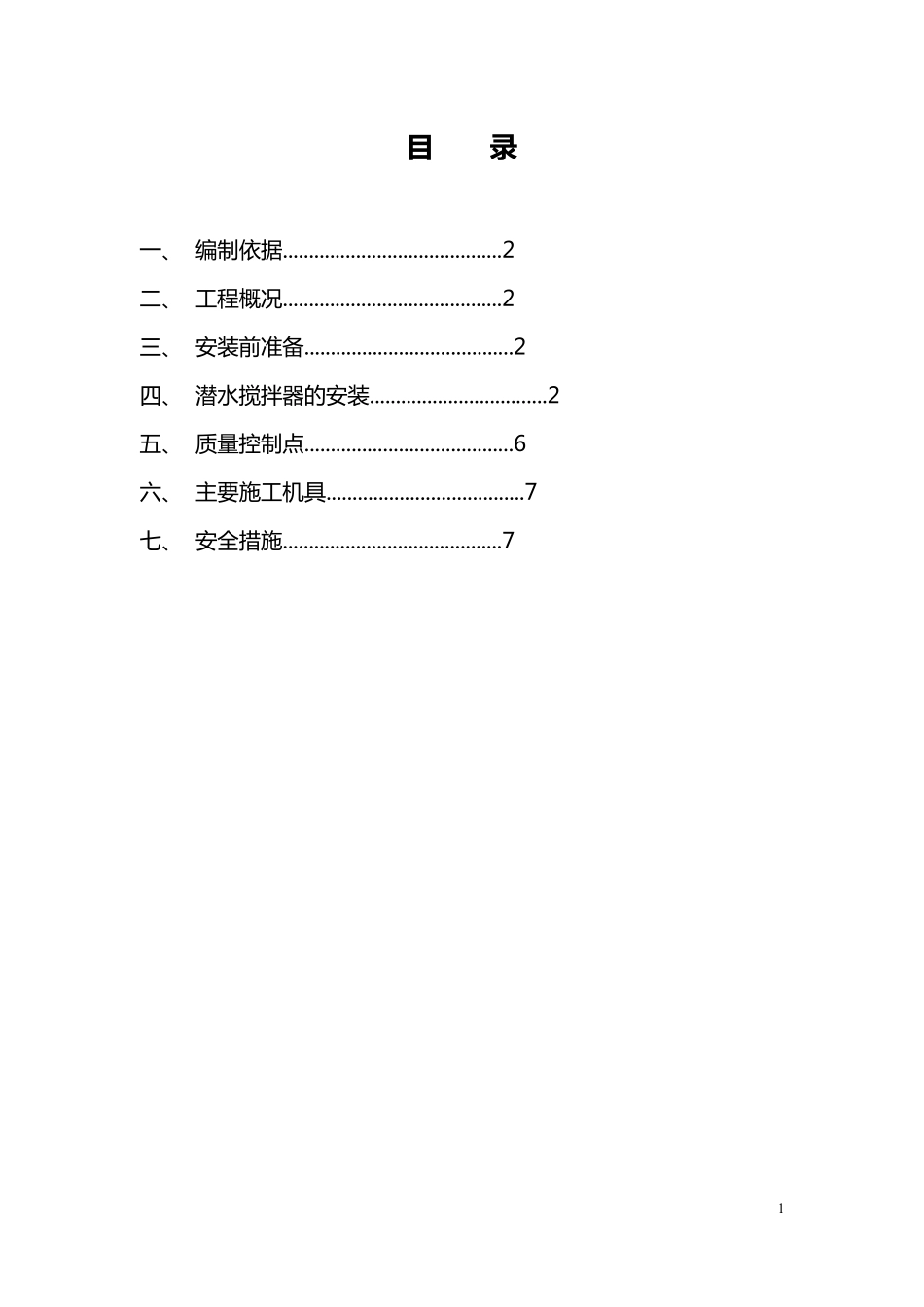

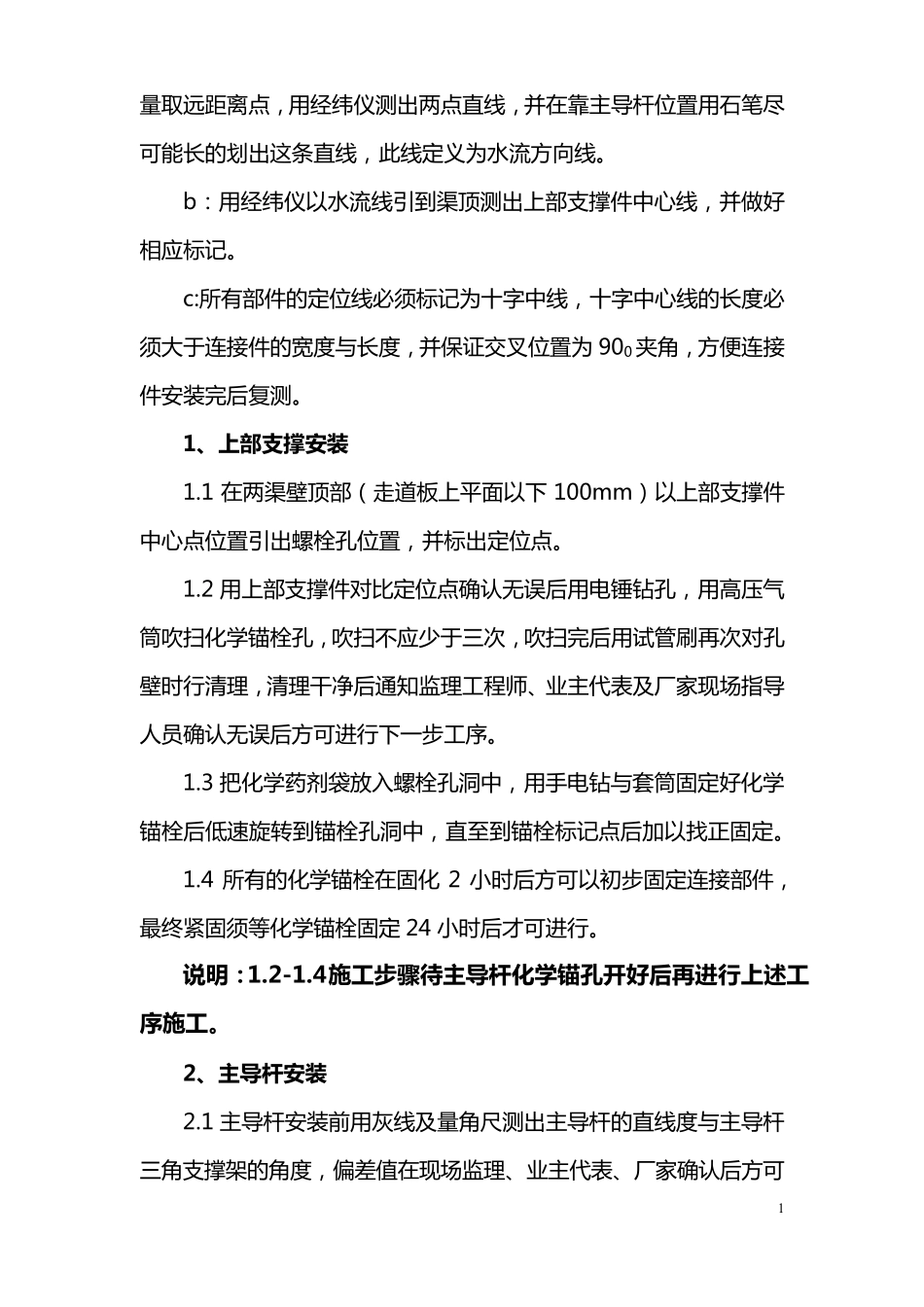

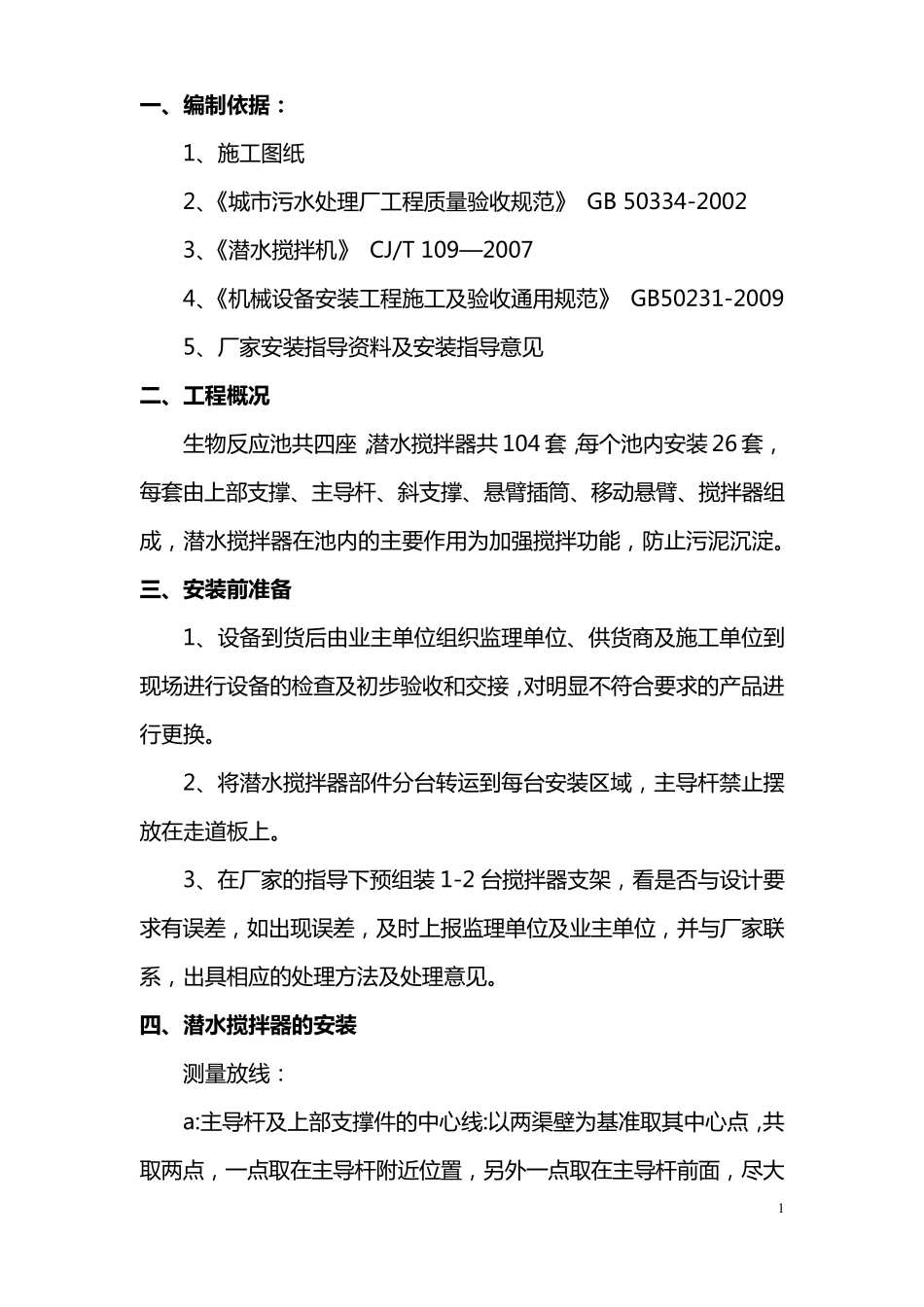

1 目 录 一 、 编制依据..........................................2 二、 工程概况..........................................2 三、 安装前准备........................................2 四、 潜水搅拌器的安装..................................2 五、 质量控制点........................................6 六、 主要施工机具......................................7 七、 安全措施..........................................7 1 一 、编制依据： 1、施 工 图 纸 2、《 城 市 污 水 处 理 厂 工 程 质 量 验 收 规 范 》 GB 50334-2002 3、《 潜 水 搅 拌 机 》 CJ/T 109—2007 4、《 机 械设备安装工 程 施 工 及验 收 通用规 范 》 GB50231-2009 5、厂 家安装指导资料及安装指导意见 二、工程概况 生物反应池共四座，潜 水 搅 拌 器共104 套，每个池内安装26 套，每套由上部支撑、主导杆、斜支撑、悬臂插筒、移动悬臂、搅 拌 器组成，潜 水 搅 拌 器在池内的主要作用为加强搅 拌 功能，防止污 泥沉淀。 三、安装前准备 1、设备到货后由业主单位组织监理 单位、供货商及施 工 单位到现场进行设备的检查及初步验 收 和交接，对明显不符合要求的产品进行更换。 2、将潜 水 搅 拌 器部件分台转运到每台安装区域，主导杆禁止摆放 在走 道 板 上。 3、在厂 家的指导下 预 组装 1-2 台搅 拌 器支架 ，看 是 否 与 设计 要求有 误 差 ，如 出 现误 差 ，及时 上报 监理 单位及业主单位，并 与 厂 家联系 ，出 具 相 应的处 理 方 法 及处 理 意见。 四、潜水搅拌器的安装 测 量 放 线 ： a:主导杆及上部支撑件的中 心 线 :以 两 渠 壁 为基 准 取 其 中 心 点 ，共取 两 点 ，一 点 取 在主导杆附 近 位置 ，另 外 一 点 取 在主导杆前 面 ，尽 大1 量取远距离点，用经纬仪测出两点直线，并在靠主导杆位置用石笔尽可能长的划出这条直线，此线定义为水流方向线。 b：用经纬仪以水流线引到渠顶测出上部支撑件中心线，并做好相应标记。 c:所有部件的定位线必须标记为十字中线，十字中心线的长度必须大于连接件的宽度与长度，并保证交叉位置为 900 夹角，方便连接件安装完后复测。 1、上部支撑安装 1.1 在两渠壁顶部（走道板上平面以下 100mm）以上部...
