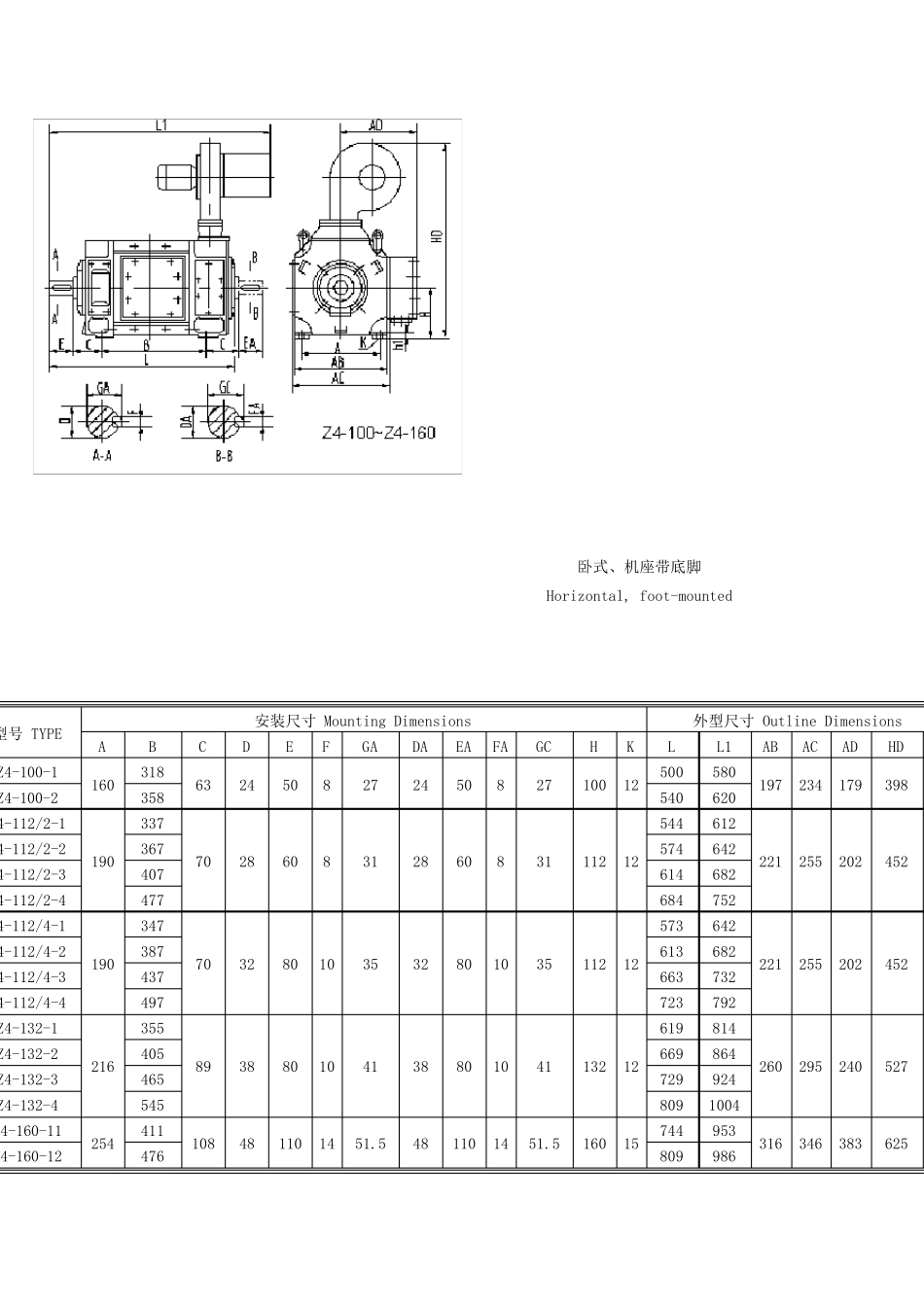

卧式、机座带底脚 Horizontal, foot-mounted 型号 TYPE 安装尺寸 Mounting Dimensions 外型尺寸 Outline Dimensions A B C D E F GA DA EA FA GC H K L L1 AB AC AD HD Z4-100-1 160 318 63 24 50 8 27 24 50 8 27 100 12 500 580 197 234 179 398 Z4-100-2 358 540 620 4-112/2-1 190 337 70 28 60 8 31 28 60 8 31 112 12 544 612 221 255 202 452 4-112/2-2 367 574 642 4-112/2-3 407 614 682 4-112/2-4 477 684 752 4-112/4-1 190 347 70 32 80 10 35 32 80 10 35 112 12 573 642 221 255 202 452 4-112/4-2 387 613 682 4-112/4-3 437 663 732 4-112/4-4 497 723 792 Z4-132-1 216 355 89 38 80 10 41 38 80 10 41 132 12 619 814 260 295 240 527 Z4-132-2 405 669 864 Z4-132-3 465 729 924 Z4-132-4 545 809 1004 Z4-160-11 254 411 108 48 110 14 51.5 48 110 14 51.5 160 15 744 953 316 346 383 625 Z4-160-12 476 809 986 Z4-160-21 451 784 993 Z4-160-22 516 849 1026 Z4-160-31 501 834 1034 Z4-160-32 566 899 1076 Z4-160-41 561 894 1103 Z4-160-42 626 959 1136 Z4-160-51 631 964 1173 Z4-160-52 696 1029 1206 Z4-180-11 279 436 121 55 110 16 59 55 110 16 59 180 15 794 1022 356 390 305 731 Z4-180-12 501 859 1087 Z4-180-21 476 834 1062 Z4-180-22 541 899 1127 Z4-180-31 526 884 1112 Z4-180-32 591 949 1177 Z4-180-41 586 944 1172 Z4-180-42 651 1009 1237 Z4-180-51 656 1014 1242 Z4-180-52 721 1079 1307 Z4-200-11 318 566 133 65 140 18 69 65 140 18 69 200 19 977 1158 396 430 355 779 Z4-200-12 614 1025 1206 Z4-200-21 606 1017 1198 Z4-200-22 654 1065 1246 Z4-200-31 686 1097 1278 Z4-200-32 734 1145 1326 Z4-200-41 756 1167 1348 Z4-200-42 804 1215 1396 Z4-225-11 356 701 149 75 140 20 79.5 75 140 20 79.5 225 19 1140 1605 440 474 398 981 Z4-225-12 761 1200 1665 Z4-225-21 751 1190 1655 Z4-225-22 811 1250 1715...
