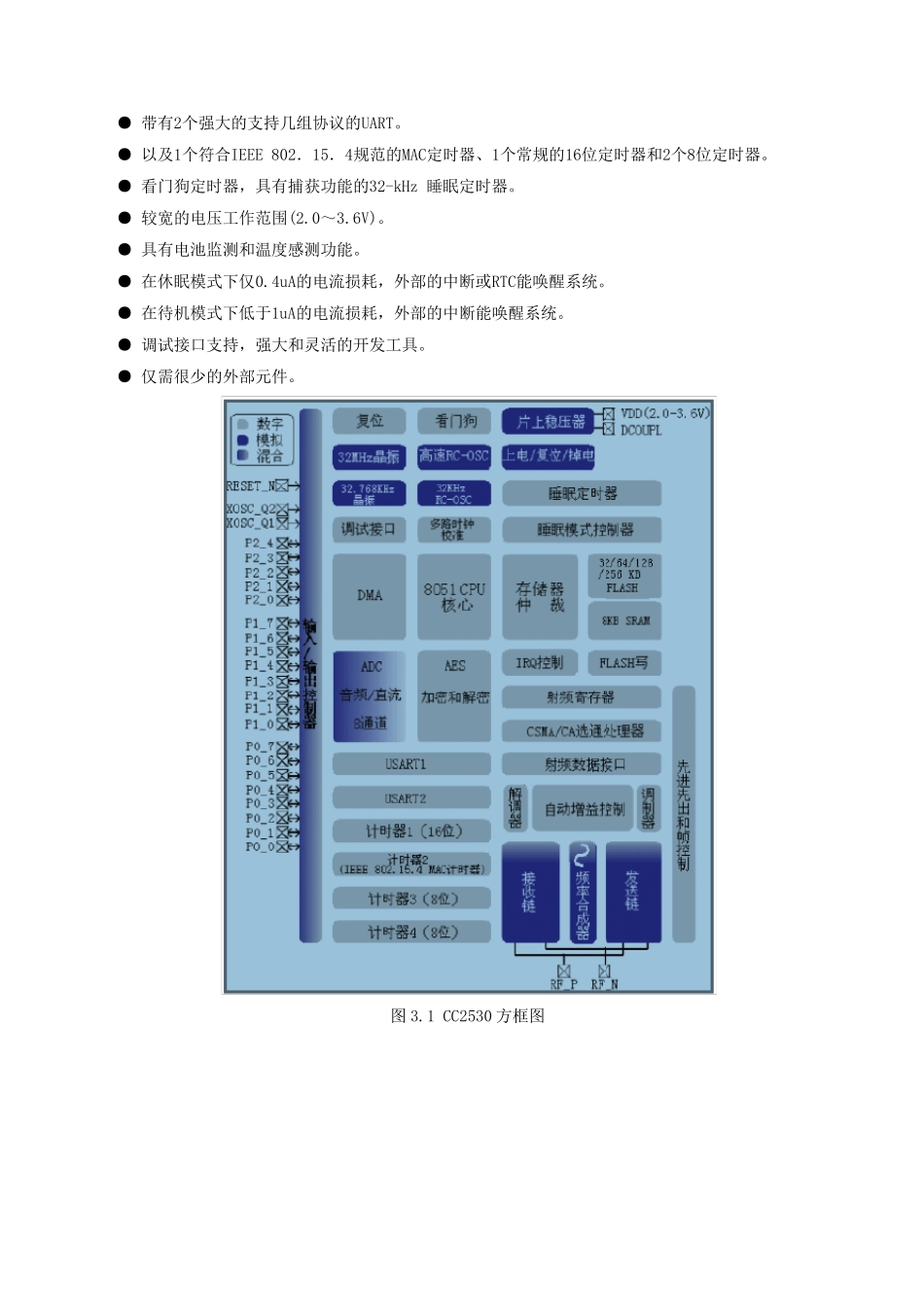

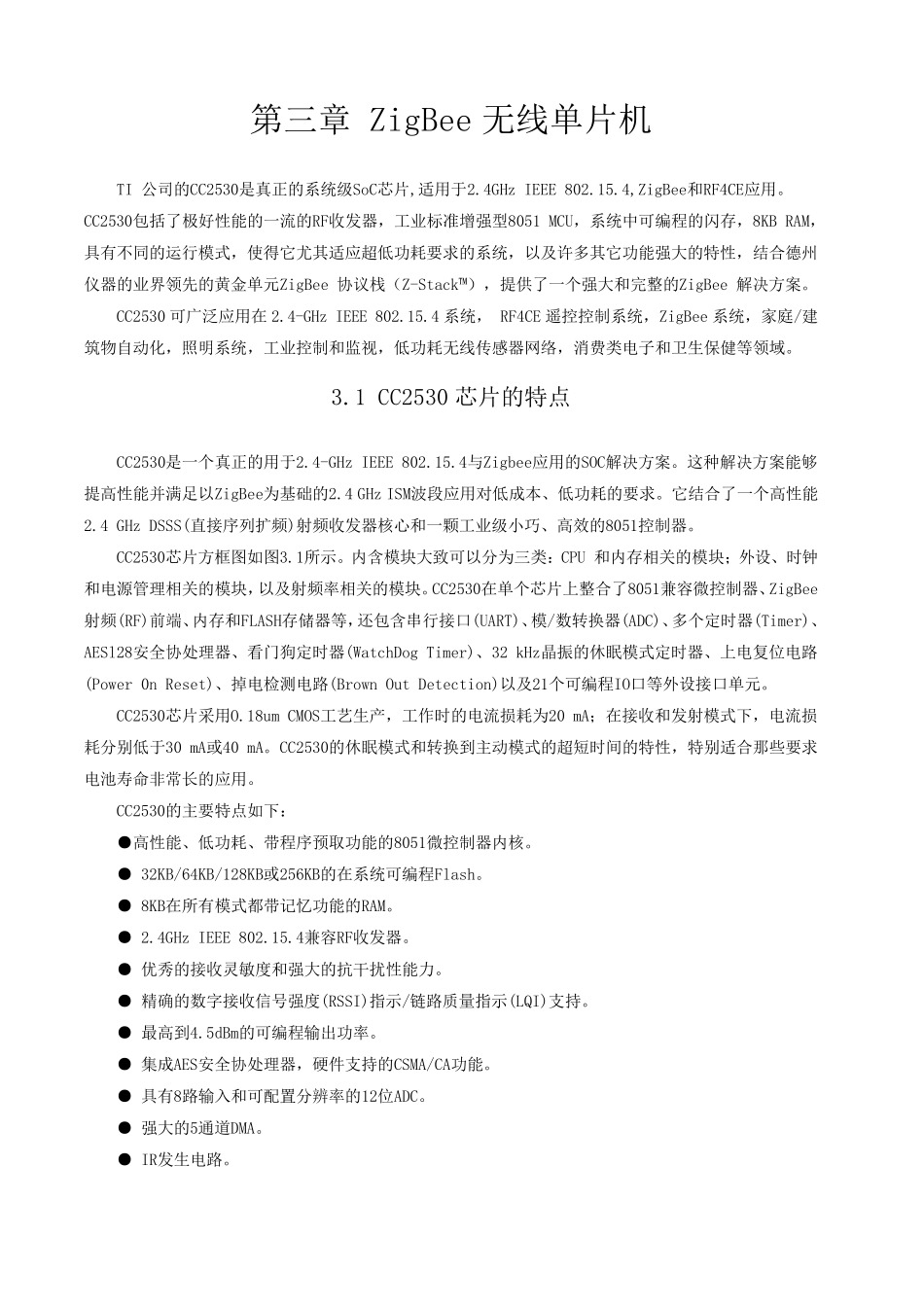

第三章 ZigBee 无线单片机 TI 公司的CC2530是真正的系统级SoC芯片,适用于2.4GHz IEEE 802.15.4,ZigBee和RF4CE应用。CC2530包括了极好性能的一流的RF收发器，工业标准增强型8051 MCU，系统中可编程的闪存，8KB RAM，具有不同的运行模式，使得它尤其适应超低功耗要求的系统，以及许多其它功能强大的特性，结合德州仪器的业界领先的黄金单元ZigBee 协议栈（Z-Stack™） ，提 供 了一个 强大和完 整 的ZigBee 解 决 方 案 。 CC2530 可广 泛 应用在 2.4-GHz IEEE 802.15.4 系统， RF4CE 遥 控 控 制 系统，ZigBee 系统，家 庭 /建筑 物 自 动 化 ，照 明 系统，工业控 制 和监 视 ，低功耗无线传 感 器网 络 ，消 费 类 电 子 和卫生保健等领域。 3.1 CC2530 芯片的特点 CC2530是一个 真正的用于2.4-GHz IEEE 802.15.4与Zigbee应用的SOC解 决 方 案 。这种解 决 方 案 能够提 高性能并满足以ZigBee为基础的2.4 GHz ISM波段应用对低成本、低功耗的要求。它结合了一个 高性能2.4 GHz DSSS(直接序列扩频)射频收发器核心和一颗工业级小巧、高效的8051控 制 器。 CC2530芯片方 框图如图3.1所示。内含模块大致可以分为三类 ：CPU 和内存相关的模块；外设、时钟和电 源管理相关的模块，以及射频率相关的模块。CC2530在 单个 芯片上整 合了8051兼容微控 制 器、ZigBee射频(RF)前端、内存和FLASH存储器等，还包含串行接口(UART)、模/数转换器(ADC)、多个 定时器(Timer)、AESl28安全协处理器、看门狗定时器(WatchDog Timer)、32 kHz晶振的休眠模式定时器、上电 复位电 路(Power 0n Reset)、掉电 检测电 路(Brown Out Detection)以及21个 可编程IO口等外设接口单元。 CC2530芯片采用O.18um CMOS工艺生产，工作时的电 流损耗为20 mA；在 接收和发射模式下，电 流损耗分别低于30 mA或40 mA。CC2530的休眠模式和转换到主动 模式的超短时间的特性，特别适合那些要求电 池寿命非常长的应用。 CC2530的主要特点如下： ●高性能、低功耗、带程序预取功能的8051微控 制 器内核。 ● 32KB/64KB/128KB或256KB的在 系统可编程Flash。 ● 8KB在 所有模式都带记忆功能的RAM。 ● 2.4GHz IEEE 802.15.4兼容RF收发器。 ● 优秀的接收灵敏度和强大的抗干扰性能力。 ● 精确的数字接收信号强度(RSSI)指示/链路质量指示(LQI)支持。 ● 最高到...
