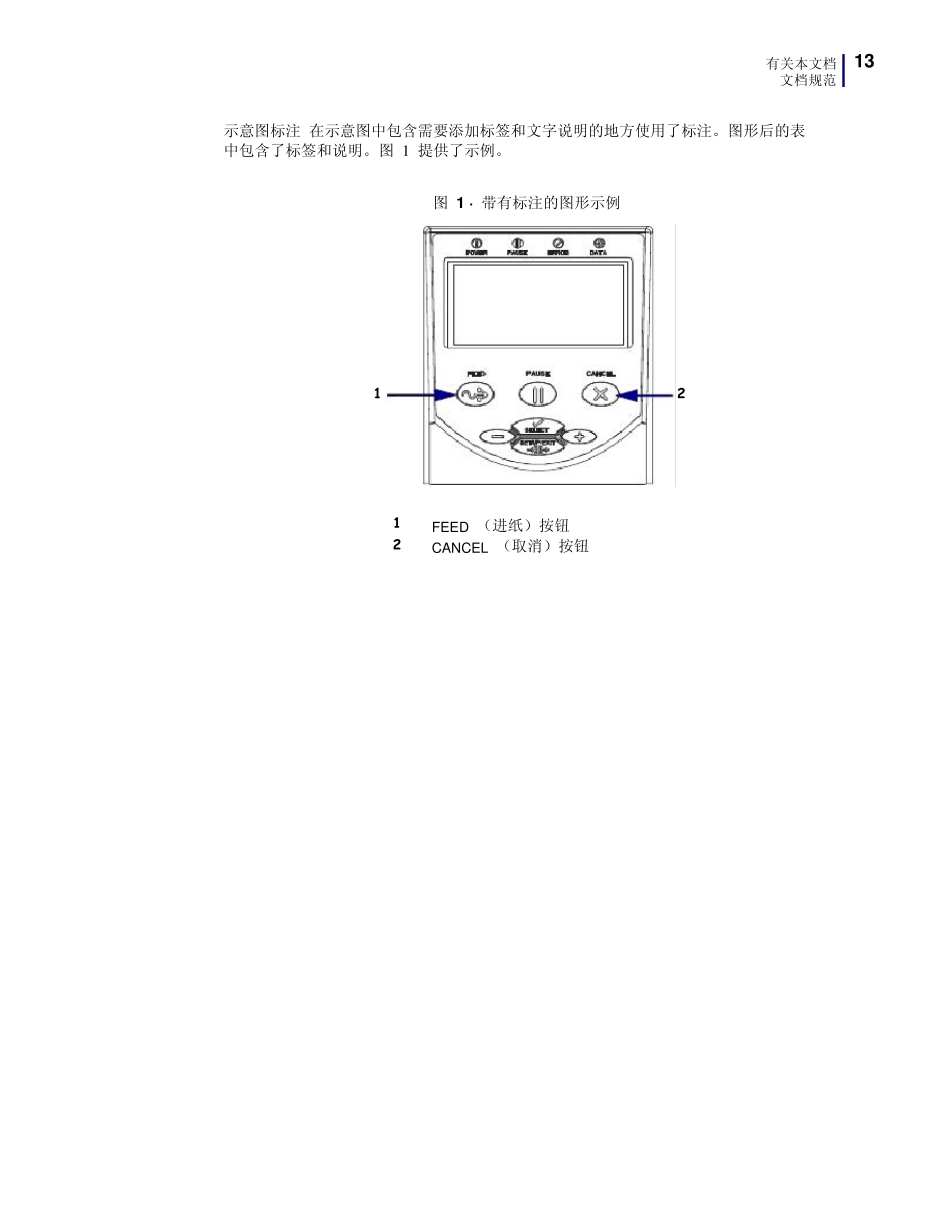

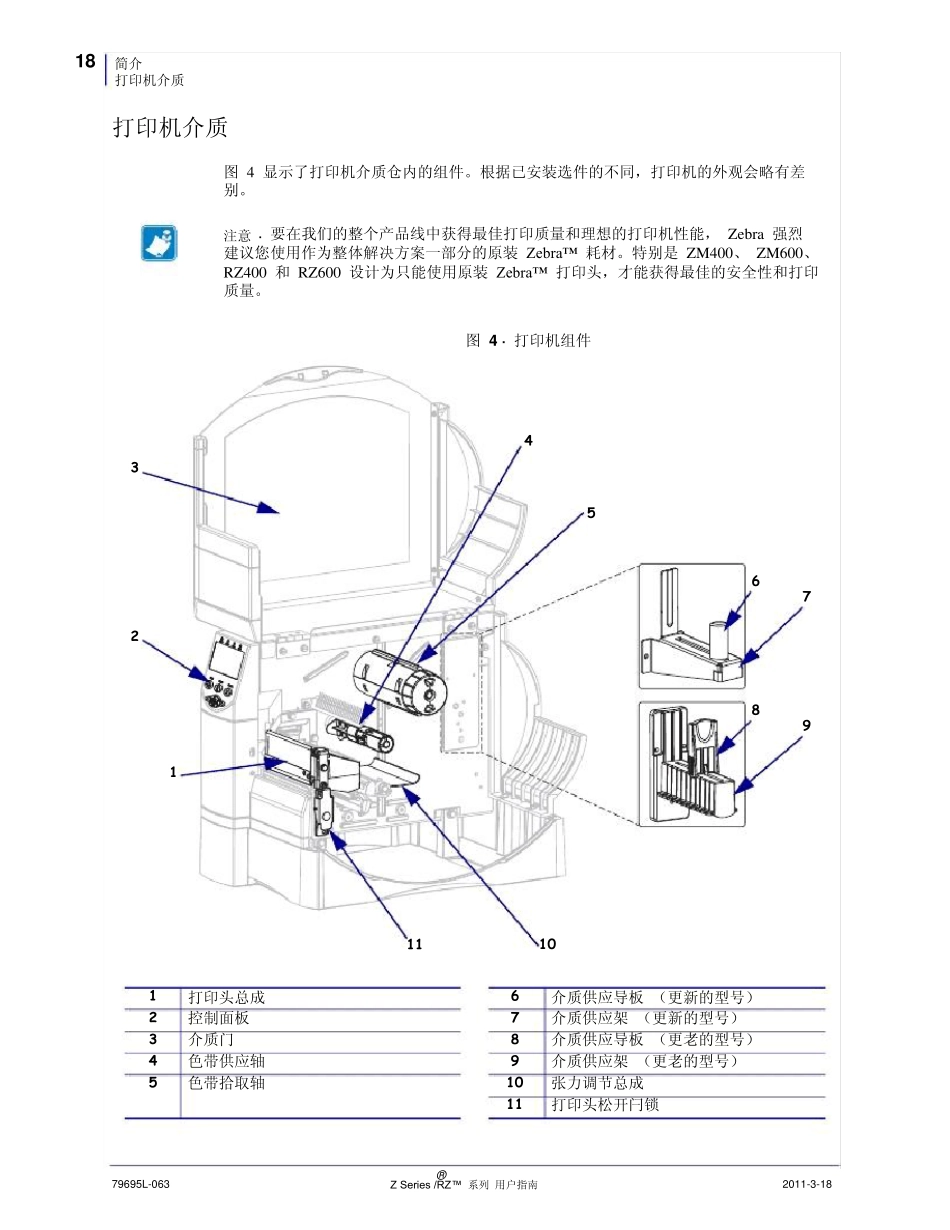

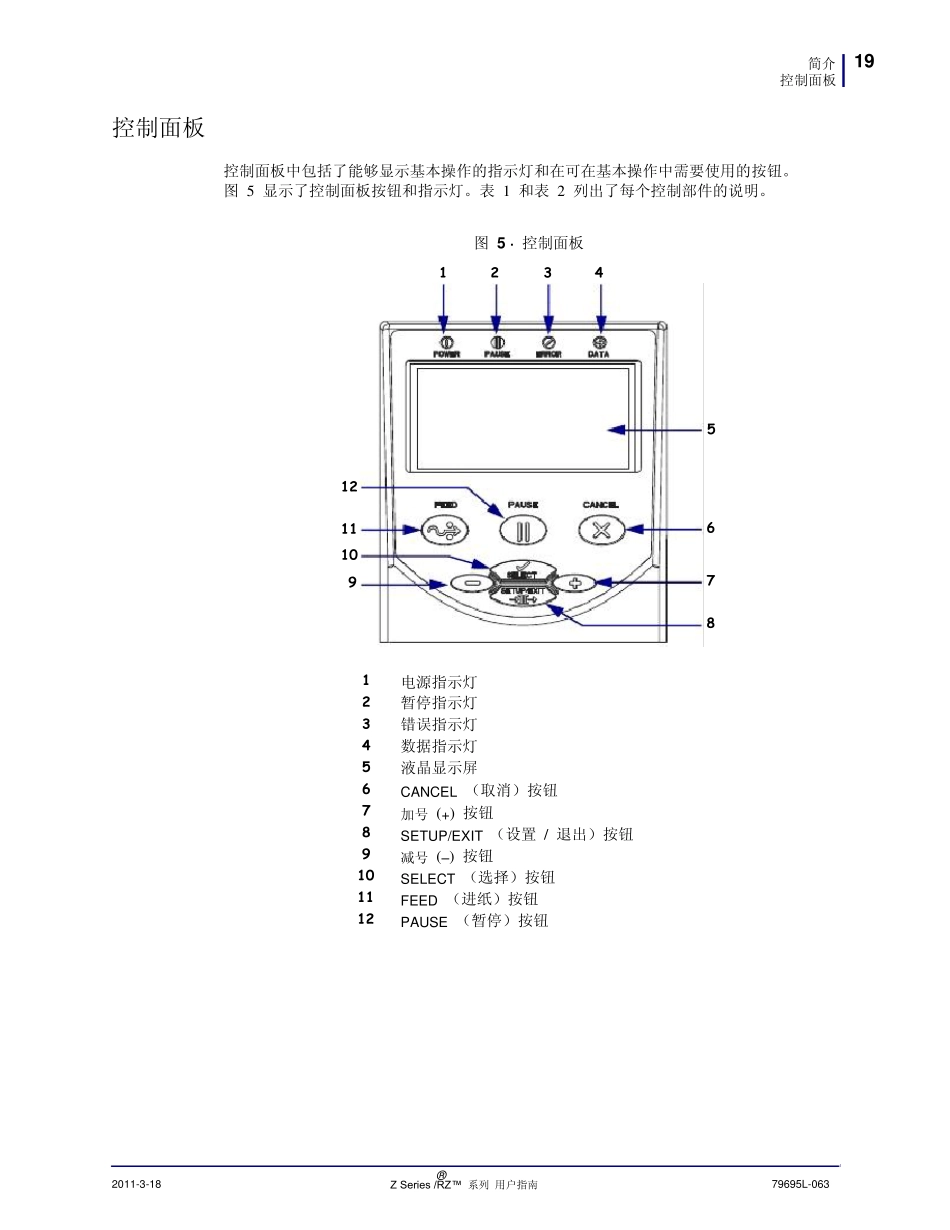

有关本文档 文档规范 示意图标注 在示意图中包含需要添加标签和文字说明的地方使用了标注。图形后的表 中包含了标签和说明。图 1 提供了示例。 图 1 · 带有标注的图形示例 13 1 1 2 FEED （进纸）按钮 CAN CEL （取消）按钮 2 Z Series /RZ™ 系列 用户指南 18 简介 打印机介质 打印机介质 图 4 显示了打印机介质仓内的组件。根据已安装选件的不同，打印机的外观会略有差 别。 注意 · 要在我们的整个产品线中获得最佳打印质量和理想的打印机性能， Zebra 强烈 建议您使用作为整体解决方案一部分的原装 Zebra™ 耗材。特别是 ZM400、 ZM600、 RZ400 和 RZ600 设计为只能使用原装 Zebra™ 打印头，才能获得最佳的安全性和打印 质量。 图 4 · 打印机组件 4 3 5 2 1 6 8 7 9 11 10 1 2 3 4 5 打印头总成 控制面板 介质门 色带供应轴 色带拾取轴 6 7 8 9 10 11 介质供应导板 （更新的型号） 介质供应架 （更新的型号） 介质供应导板 （更老的型号） 介质供应架 （更老的型号） 张力调节总成 打印头松开闩锁 7 9 6 9 5 L -0 6 3 ® 2 0 1 1 -3 -1 8 Z Series /RZ™ 系列 用户指南 控制面板 简介 控制面板 控制面板中包括了能够显示基本操作的指示灯和在可在基本操作中需要使用的按钮。 图 5 显示了控制面板按钮和指示灯。表 1 和表 2 列出了每个控制部件的说明。 图 5 · 控制面板 19 1 2 3 4 5 12 11 10 9 1 2 3 4 5 6 7 8 9 10 11 12 电源指示灯 暂停指示灯 错误指示灯 数据指示灯 液晶显示屏 CANCEL （取消）按钮 加号 (+) 按钮 SETUP/EXIT （设置 / 退出）按钮 减号 (–) 按钮 SELECT （选择）按钮 FEED （进纸）按钮 PAUSE （暂停）按钮 6 7 8 2011-3-18 ® 79695L-063Z Series /RZ™ 系列 用户指南 20 简介 控制面板 控制面板按钮 表 1 · 控制面板按钮 按钮 FEED （进纸） 功能 每次按下按钮，可强制打印机送入一张空白标签。 · · 打印机未在打印：立即送入一张空白标签。 正在打印：完成当前标签批次后，送入一张空白标签。 PAUSE （暂停） 开始和停止打印过程。 · · 打印机未在打印：没有打印动作。 ( 再次按 PAUSE （暂停）可恢复打印。 ) 正在打印：打印完当前标签后停止打印。 CANCEL （取消） 打印机暂...
