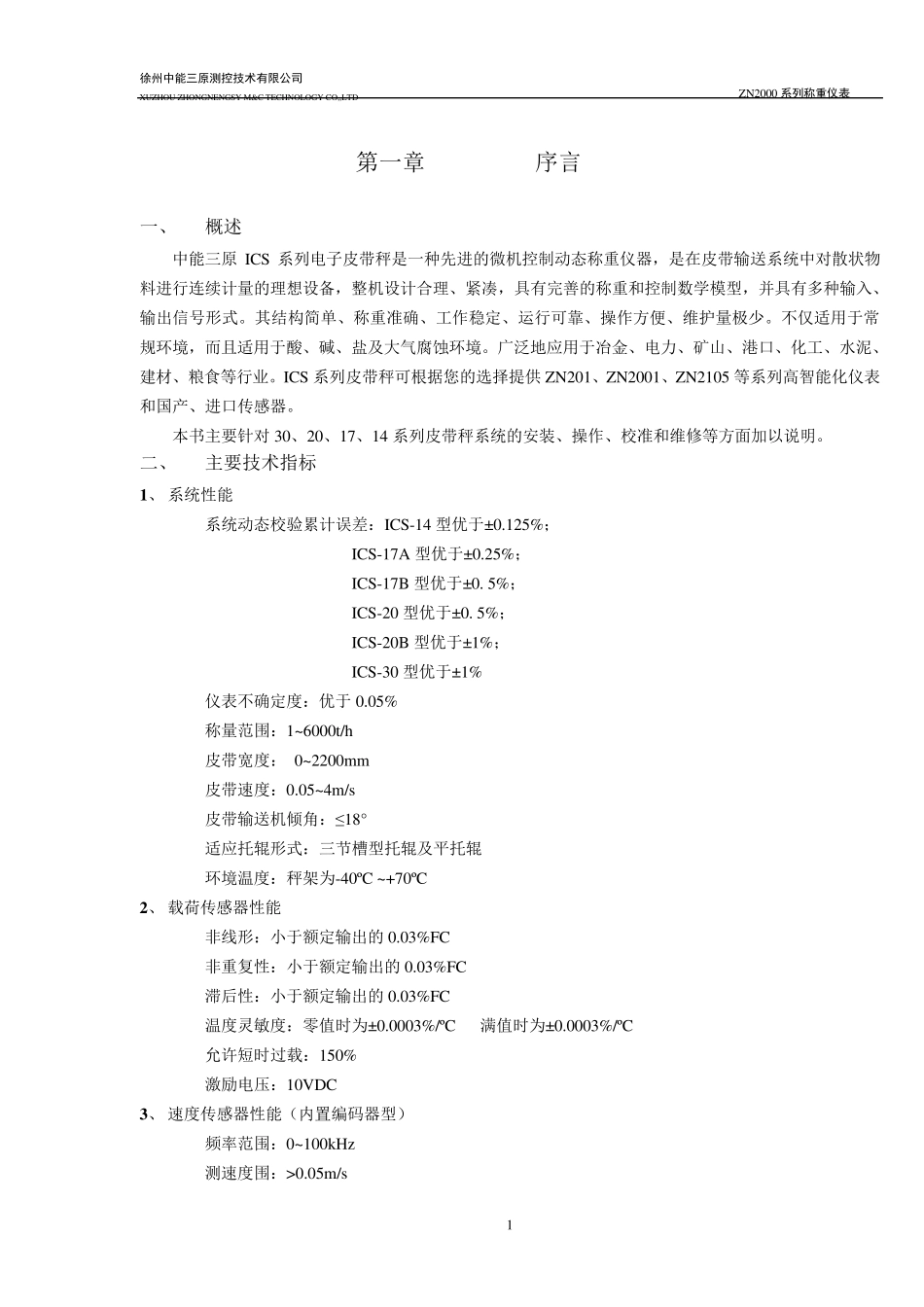

徐州中能三原测控技术有限公司 XUZHOU ZHONGNENGSY M&C TECHNOLOGY CO,,LTD ZN2000 系列称重仪表 1 第一章 序言 一、 概述 中能三原 ICS 系列电子皮带秤是一种先进的微机控制动态称重仪器，是在皮带输送系统中对散状物料进行连续计量的理想设备，整机设计合理、紧凑，具有完善的称重和控制数学模型，并具有多种输入、输出信号形式。其结构简单、称重准确、工作稳定、运行可靠、操作方便、维护量极少。不仅适用于常规环境，而且适用于酸、碱、盐及大气腐蚀环境。广泛地应用于冶金、电力、矿山、港口、化工、水泥、建材、粮食等行业。ICS 系列皮带秤可根据您的选择提供ZN201、ZN2001、ZN2105 等系列高智能化仪表和国产、进口传感器。 本书主要针对 30、20、17、14 系列皮带秤系统的安装、操作、校准和维修等方面加以 说 明 。 二 、 主要技 术 指 标 1 、 系统性 能 系统动态校验 累 计误 差 ： ICS-14 型优 于±0.125%； ICS-17A 型优 于±0.25%； ICS-17B 型优 于±0. 5%； ICS-20 型优 于±0. 5%； ICS-20B 型优 于±1%； ICS-30 型优 于±1% 仪表不确定度 ： 优 于 0.05% 称量范 围 ： 1~6000t/h 皮带宽 度 ： 0~2200mm 皮带速 度 ： 0.05~4m/s 皮带输送机倾 角 ： ≤18° 适应托 辊 形式： 三节 槽 型托 辊 及平 托 辊 环境温 度 ： 秤架 为 -40ºC ~+70ºC 2 、 载 荷 传感器性 能 非 线 形： 小 于额 定输出的 0.03%FC 非 重复 性 ： 小 于额 定输出的 0.03%FC 滞 后 性 ： 小 于额 定输出的 0.03%FC 温 度 灵 敏 度 ： 零 值 时 为 ±0.0003%/ºC 满 值 时 为 ±0.0003%/ºC 允 许 短 时 过 载 ： 150% 激 励 电压 ： 10VDC 3 、 速 度 传感器性 能（ 内 置 编 码 器型） 频 率 范 围 ： 0~100kHz 测 速 度 围 ： >0.05m/s 徐州中能三原测控技术有限公司 XUZHOU ZHONGNENGSY M&C TECHNOLOGY CO,,LTD ZN2000 系列称重仪表 2 4 、 称重控制仪性能 准确度：优于 0.025% 电源：220V（-15%~+10%） 50Hz±2% 功率：50VA 输入： 重量输入：从一只、两只或四只称重传感器传来的毫伏信号 速度输入：从数字式速度传感器传来的脉冲信号 输出： 输出激励电压：10VDC±5% 输出至速度传感器：24VDC 滚动式、下拉式菜单方式 显示瞬时流量，...
