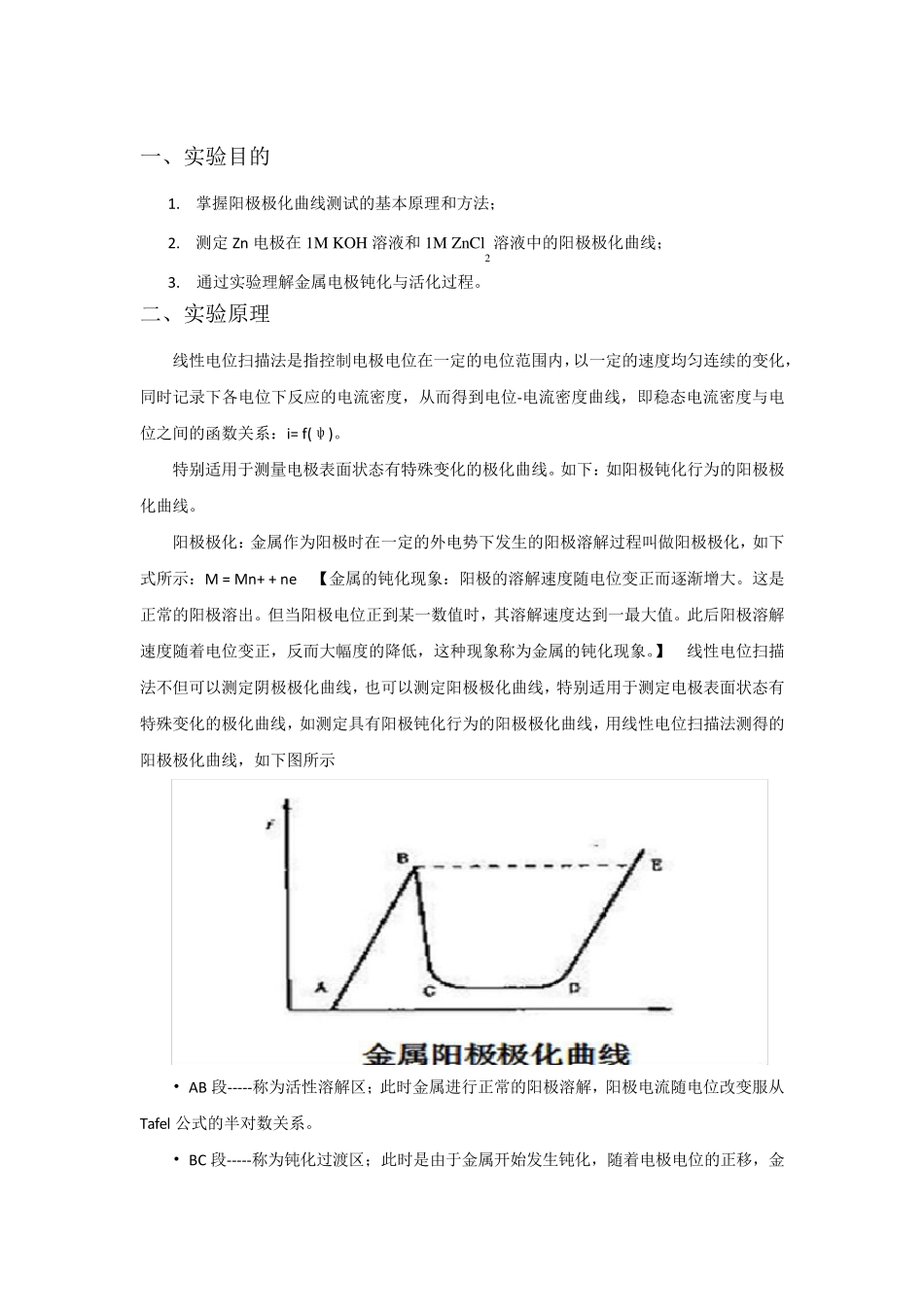

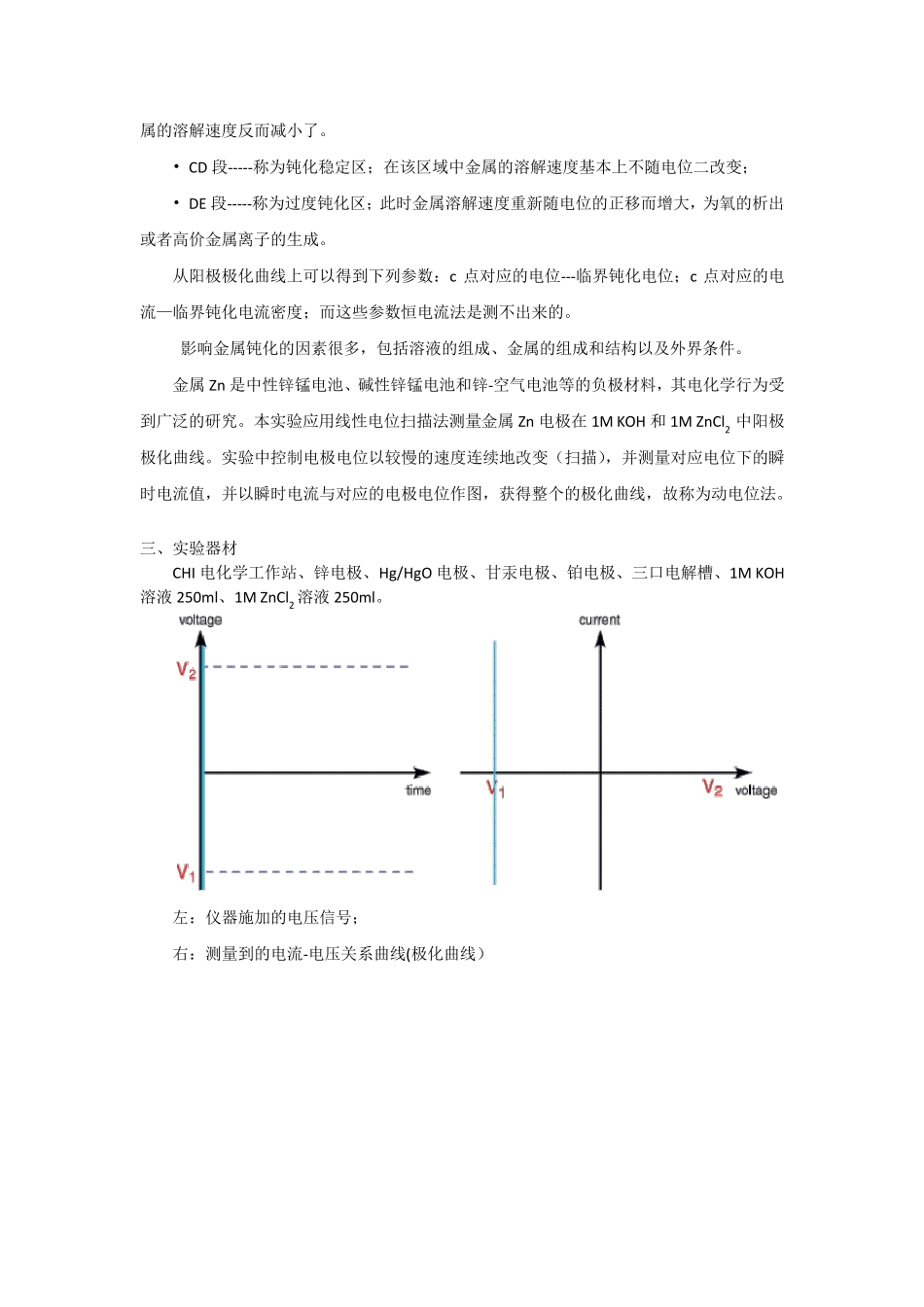

一、实验目的 1. 掌握阳极极化曲线测试的基本原理和方法； 2. 测定Zn 电极在1M KOH 溶液和1M Zn Cl2溶液中的阳极极化曲线； 3. 通过实验理解金属电极钝化与活化过程。 二、实验原理 线性电位扫描法是指控制电极电位在一定的电位范围内，以一定的速度均匀连续的变化，同时记录下各电位下反应的电流密度，从而得到电位-电流密度曲线，即稳态电流密度与电位之间的函数关系：i= f(ψ)。 特别适用于测量电极表面状态有特殊变化的极化曲线。如下：如阳极钝化行为的阳极极化曲线。 阳极极化：金属作为阳极时在一定的外电势下发生的阳极溶解过程叫做阳极极化，如下式所示：M = Mn + + n e 【金属的钝化现象：阳极的溶解速度随电位变正而逐渐增大。这是正常的阳极溶出。但当阳极电位正到某一数值时，其溶解速度达到一最大值。此后阳极溶解速度随着电位变正，反而大幅度的降低，这种现象称为金属的钝化现象。】 线性电位扫描法不但可以测定阴极极化曲线，也可以测定阳极极化曲线，特别适用于测定电极表面状态有特殊变化的极化曲线，如测定具有阳极钝化行为的阳极极化曲线，用线性电位扫描法测得的阳极极化曲线，如下图所示 • AB 段 -----称为活性溶解区 ；此时金属进 行正常的阳极溶解，阳极电流随电位改 变服 从Tafel 公 式的半 对 数关系。 • BC 段 -----称为钝化过渡 区 ；此时是由 于金属开 始 发生钝化，随着电极电位的正移 ，金属的溶解速度反而减小了。 • CD 段-----称为钝化稳定区；在该区域中金属的溶解速度基本上不随电位二改变； • DE 段-----称为过度钝化区；此时金属溶解速度重新随电位的正移而增大，为氧的析出或者高价金属离子的生成。 从阳极极化曲线上可以得到下列参数：c 点对应的电位---临界钝化电位；c 点对应的电流—临界钝化电流密度；而这些参数恒电流法是测不出来的。 影响金属钝化的因素很多，包括溶液的组成、金属的组成和结构以及外界条件。 金属Zn是中性锌锰电池、碱性锌锰电池和锌-空气电池等的负极材料，其电化学行为受到广泛的研究。本实验应用线性电位扫描法测量金属Zn电极在1M KOH 和 1M ZnCl2 中阳极极化曲线。实验中控制电极电位以较慢的速度连续地改变（扫描），并测量对应电位下的瞬时电流值，并以瞬时电流与对应的电极电位作图，获得整个的极化曲线，故称为动电位法。 三、实验器材 CHI 电化学工作站、锌电极、Hg/HgO 电极、甘汞电极、铂电极...
