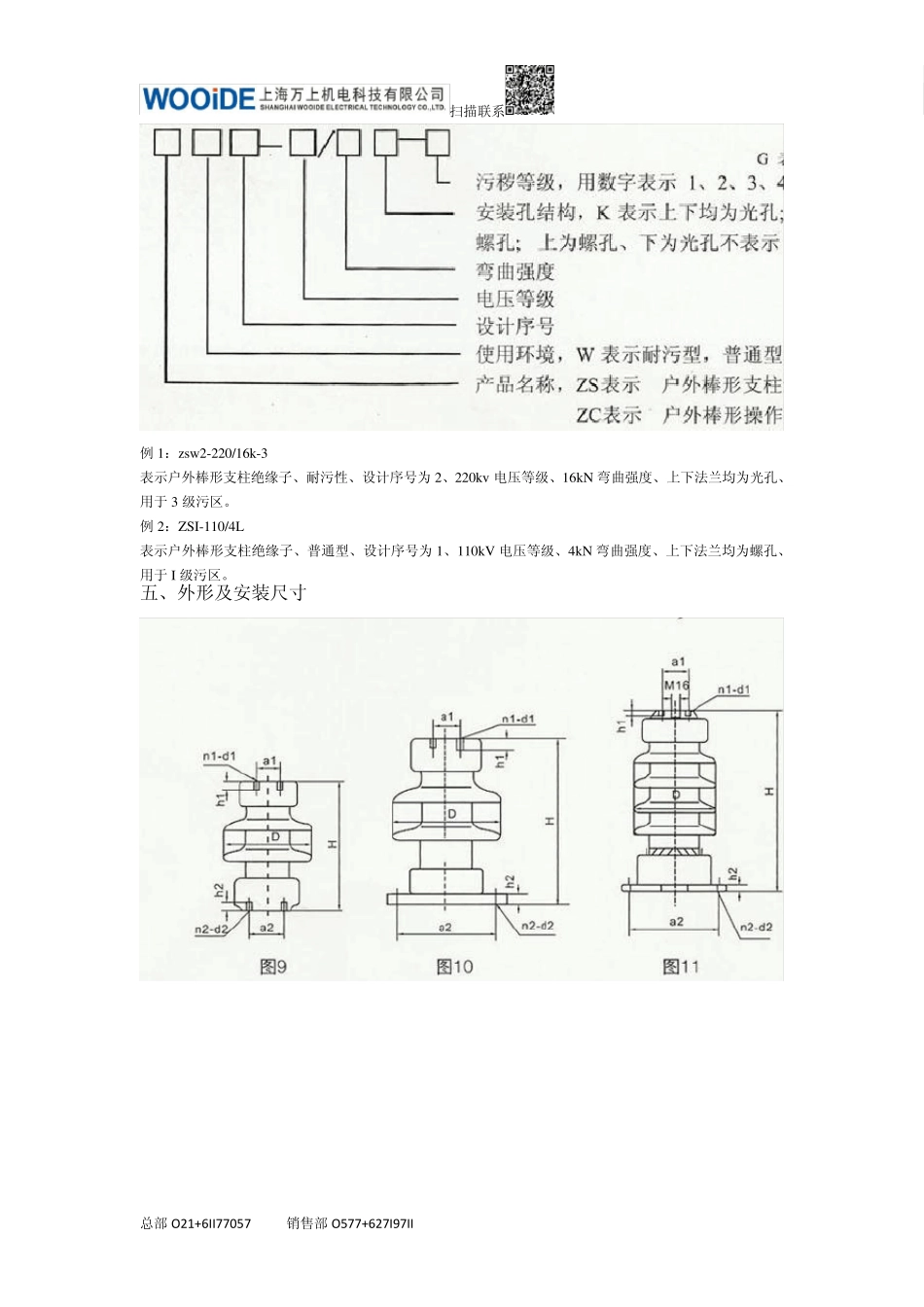

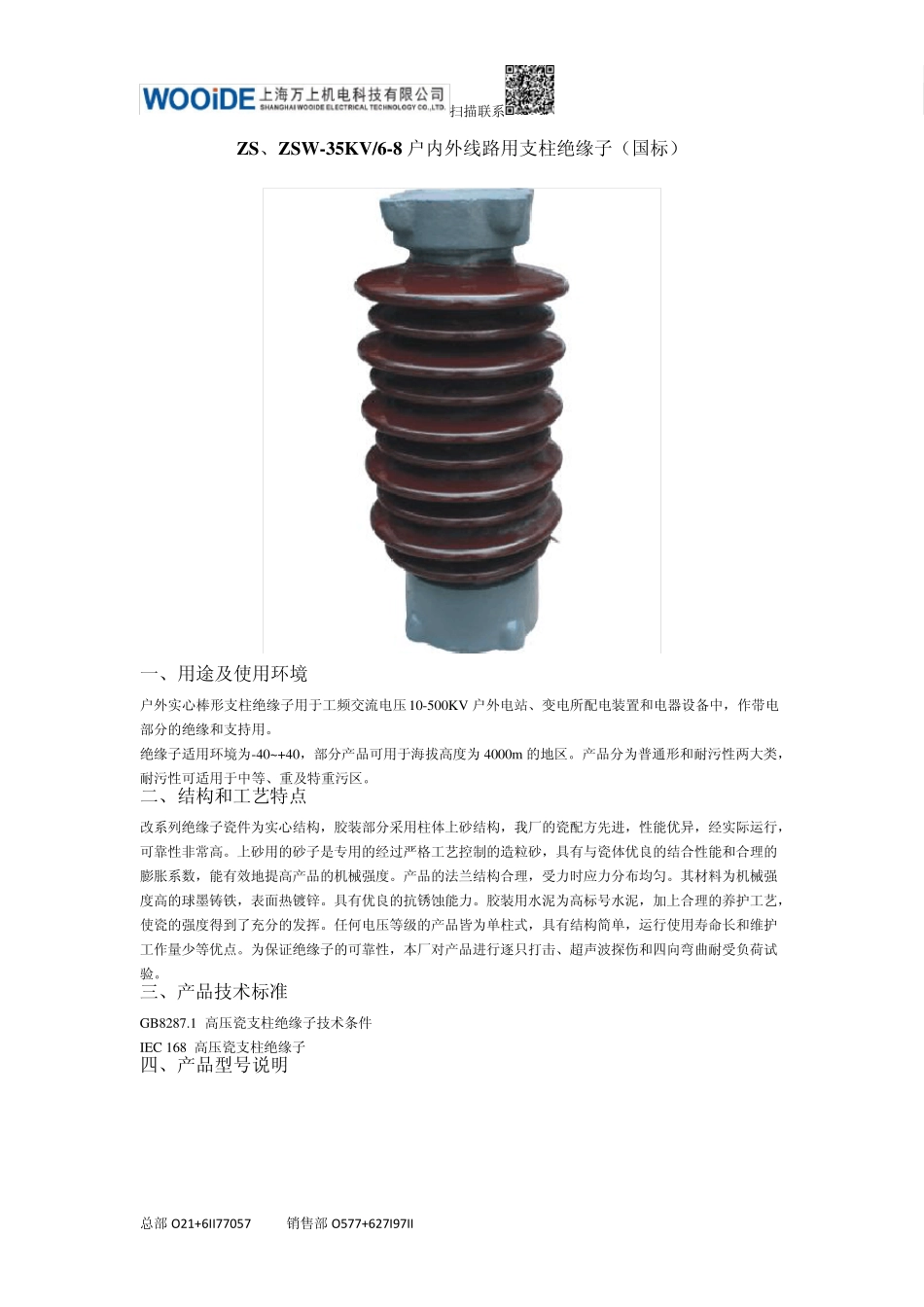

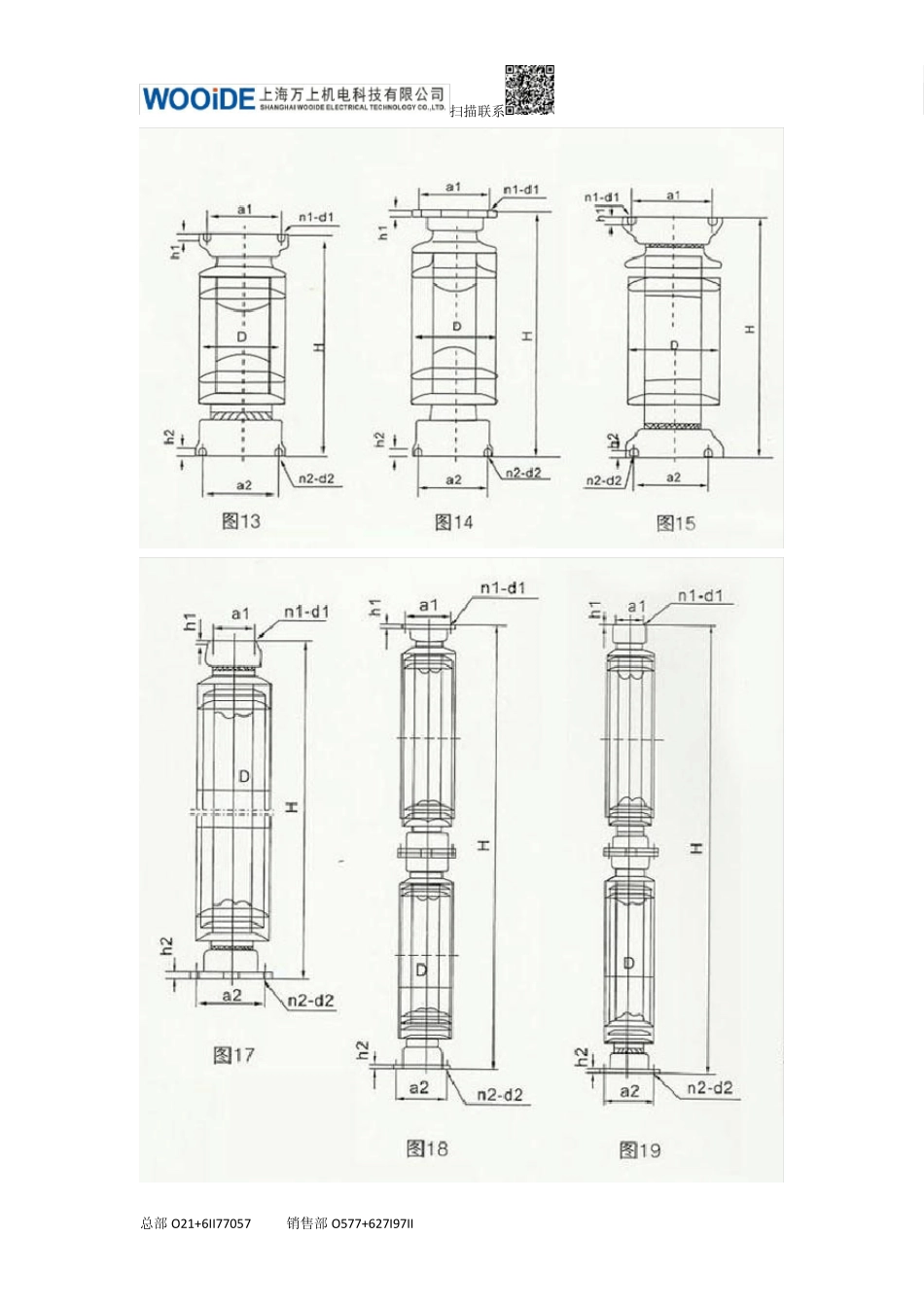

扫描联系 总部O 21+6II77057 销售部O 577+627I97II ZS、ZSW-35KV/6-8 户内外线路用支柱绝缘子（国标） 一、用途及使用环境 户外实心棒形支柱绝缘子用于工频交流电压10-500KV 户外电站、变电所配电装置和电器设备中，作带电部分的绝缘和支持用。 绝缘子适用环境为-40~+40，部分产品可用于海拔高度为 4000m 的地区。产品分为普通形和耐污性两大类，耐污性可适用于中等、重及特重污区。 二、结构和工艺特点 改系列绝缘子瓷件为实心结构，胶装部分采用柱体上砂结构，我厂的瓷配方先进，性能优异，经实际运行，可靠性非常高。上砂用的砂子是专用的经过严格工艺控制的造粒砂，具有与瓷体优良的结合性能和合理的膨胀系数，能有效地提高产品的机械强度。产品的法兰结构合理，受力时应力分布均匀。其材料为机械强度高的球墨铸铁，表面热镀锌。具有优良的抗锈蚀能力。胶装用水泥为高标号水泥，加上合理的养护工艺，使瓷的强度得到了充分的发挥。任何电压等级的产品皆为单柱式，具有结构简单，运行使用寿命长和维护工作量少等优点。为保证绝缘子的可靠性，本厂对产品进行逐只打击、超声波探伤和四向弯曲耐受负荷试验。 三、产品技术标准 GB8287.1 高压瓷支柱绝缘子技术条件 IEC 168 高压瓷支柱绝缘子 四、产品型号说明 扫描联系 总部O 21+6II77057 销售部O 577+627I97II 例1：zsw2-220/16k-3 表示户外棒形支柱绝缘子、耐污性、设计序号为 2、220kv 电压等级、16kN 弯曲强度、上下法兰均为光孔、用于 3 级污区。 例2：ZSI-110/4L 表示户外棒形支柱绝缘子、普通型、设计序号为 1、110kV 电压等级、4kN 弯曲强度、上下法兰均为螺孔、用于 I 级污区。 五、外形及安装尺寸 扫描联系 总部O 21+6II77057 销售部O 577+627I97II 扫描联系 总部O 21+6II77057 销售部O 577+627I97II 型号 图号 额定电压KV 弯曲强度kN 扭转负荷Kn.m 爬电距离mm 需电金波冲击耐受电压kV 工频干耐受电压kV 工频湿耐受电压kV 重量kg 总高H 量大半径D 干弧距离mm 伞数 h1 h2 上部安装尺寸n1-d1-a1 下部分安装尺寸n1-d1-a1 ZS-10/5L 9 10 5 - 230 78 40 28 6 220 140 125 2 10 15 2-M8-36 4-M10-φ55 ZS-10/4 10 10 4 - 230 78 40 28 6 210 140 123 2 10 12 2-M8-36 2-φ12-φ130 ZS-20/10 12 20 10 - 400 150 75 50 18 350 180 224 4 15 20 4-M12-φ140 4-φ18-...
