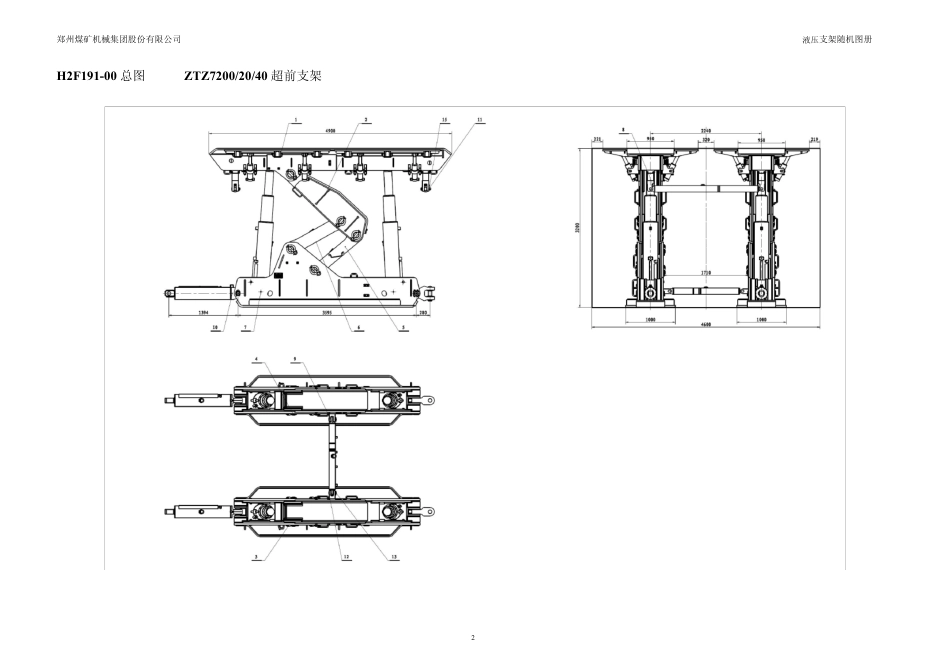

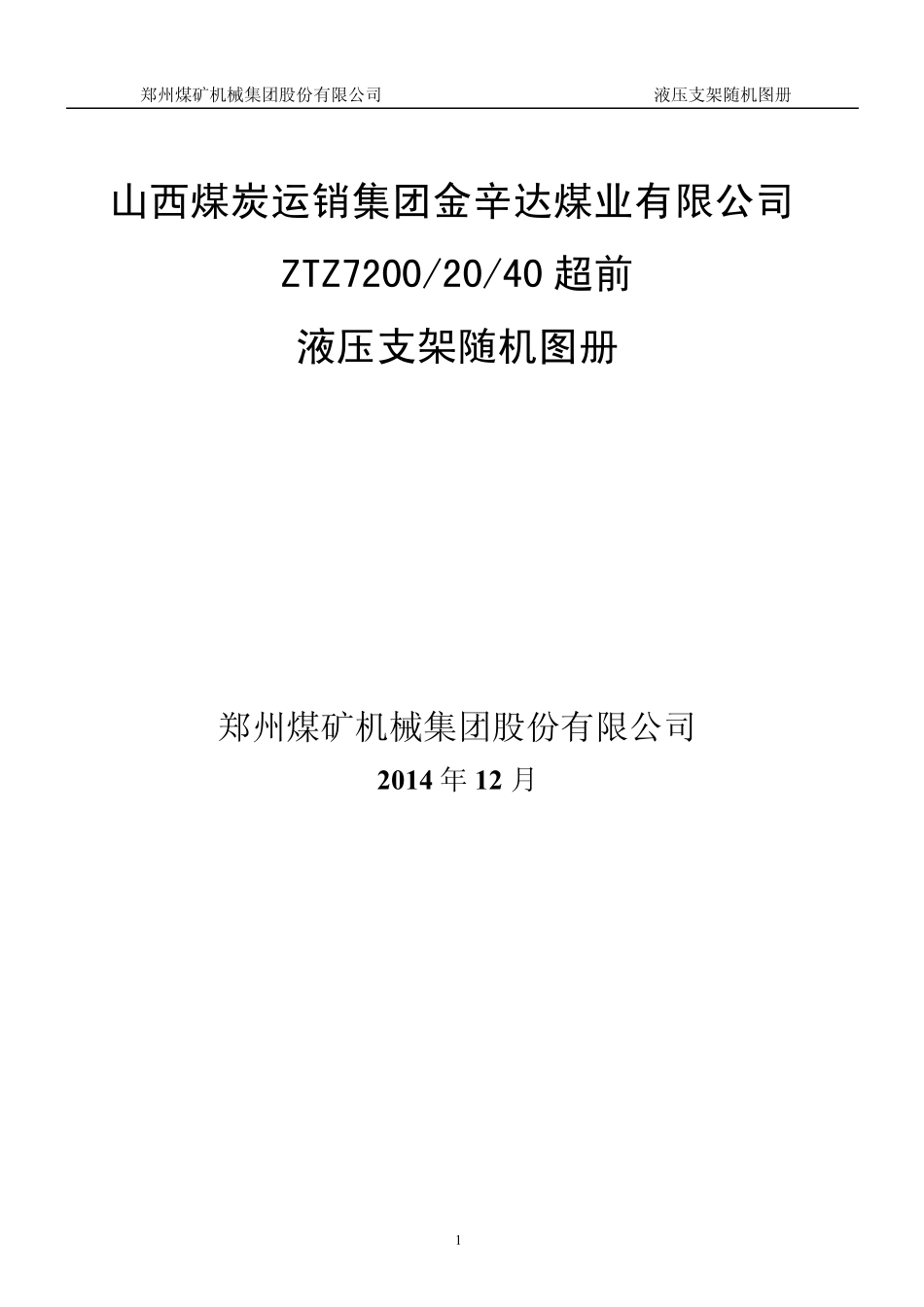

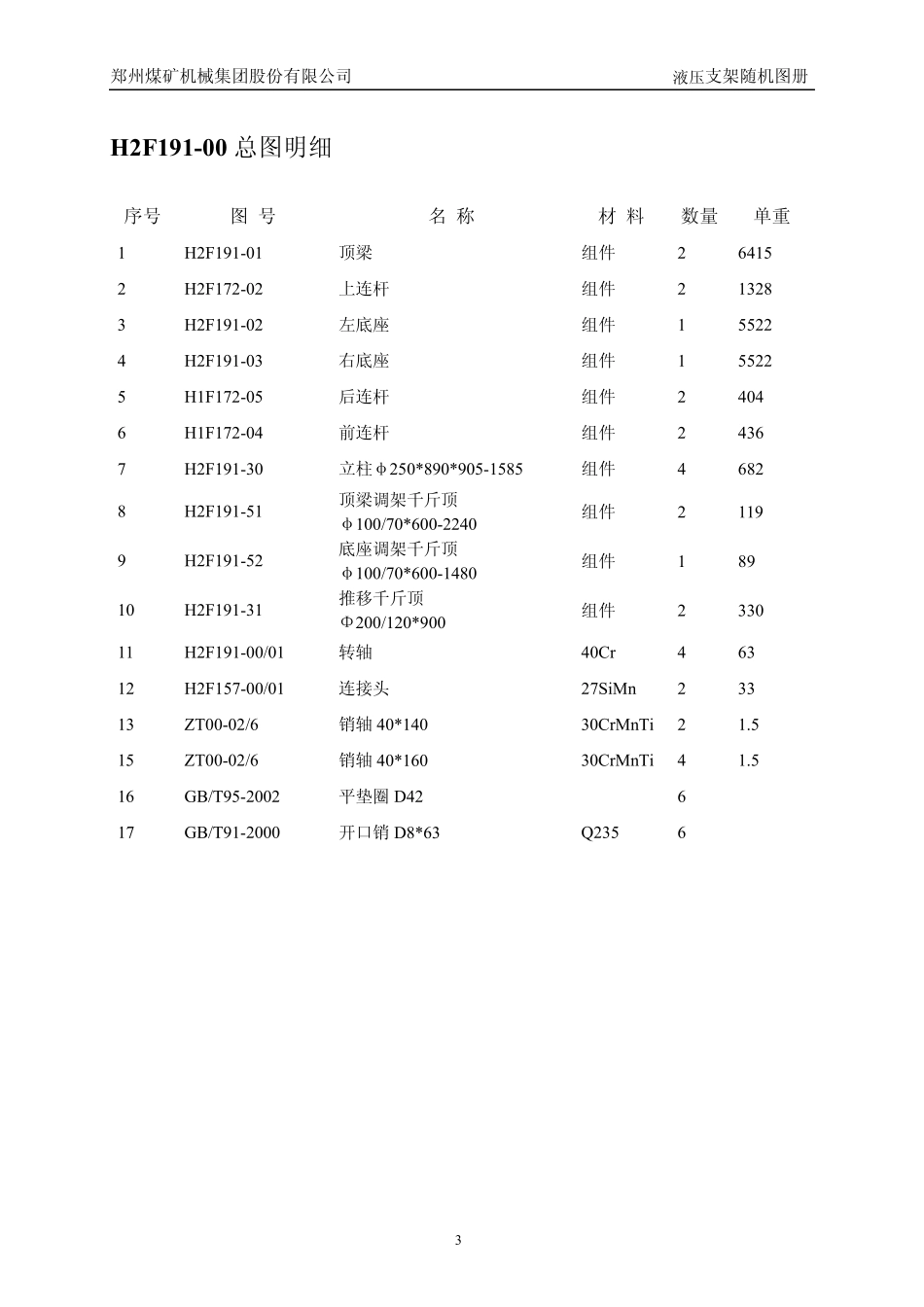

郑州煤矿机械集团股份有限公司液压支架随机图册1山西煤炭运销集团金辛达煤业有限公司ZTZ7200/20/40 超前液压支架随机图册郑州煤矿机械集团股份有限公司2014 年 12 月郑州煤矿机械集团股份有限公司液压支架随机图册2H2F191-00 总图ZTZ7200/20/40 超前支架郑州煤矿机械集团股份有限公司液压支架随机图册3H 2F191-00 总图明细序号 图号名称材料数量单重1H2F191-01顶梁组件 264152H2F172-02上连杆组件 213283H2F191-02左底座组件 155224H2F191-03右底座组件 155225H1F172-05后连杆组件 24046H1F172-04前连杆组件 24367H2F191-30立柱φ250*890*905-1585组件 46828H2F191-51顶梁调架千斤顶φ100/70*600-2240组件 21199H2F191-52底座调架千斤顶φ100/70*600-1480组件 18910H2F191-31推移千斤顶Φ200/120*900组件 233011H2F191-00/01转轴40Cr46312H2F157-00/01连接头27SiMn23313ZT00-02/6销轴 40*14030CrMnTi21.515ZT00-02/6销轴 40*16030CrMnTi41.516GB/T95-2002平垫圈 D42617GB/T91-2000开口销 D8*63Q2356郑州煤矿机械集团股份有限公司液压支架随机图册4H 2F191-01 顶梁郑州煤矿机械集团股份有限公司液压支架随机图册5H 2F 191-01 顶梁明细序号图号名称单位数量 单重1H2F191-0101前顶梁体组件 147932H2F191-0102侧帮板组件 43243H2F157-46外侧帮千斤顶φ80/60*190组件 8254ZT00-31/1挡轴板Q55025ZT00-41/2铰接轴 125*55830CrMnTi1526ZT00-27/5D 形卡 5.565Mn27ZT00-02/1销轴 20*13530CrMnTi168ZT00-21/7挡 块ZG270-500169GB/T95-2002平垫圈 D201610GB/T91-2000开口销 D5*36Q2351611ZT00-02/6销轴 40*20530CrMnTi1212ZT00-11/6垫圈 40Q2351213GB/T91-2000开口销 D8*63Q2351214ZT00-27/1D 形卡 2.565Mn415ZT00-02/15销轴 16*16030CrMnTi416ZT00-15/7销轴 55*35030CrMnTi217ZT00-02/13销轴 24*17030CrMnTi418ZT00-28/13挡 块ZG270-500419GB/T91-2000开口销 D6.3*40Q235420GB/T91-2000开口销 D6.3*56Q235821GB/T95-2002平垫圈 D36822ZT00-02/5销轴 36*12030CrMnTi8郑州煤矿机械集团股份有限公司液压支架随机图册6H 2F191-02 左底座郑州煤矿机械集团股份有限公司液压支架随机图册7H 2F191-02左底座明细序号 图号名称单位数量单重1H2F191-0201左底座体组件15287.342H2F191-0202压板组件23H2F191-0203压板组件24ZT00-41/1铰接轴 110*52830CrMnTi238.095ZT00-07/1挡销 8*8*90冷拉方钢 4526ZT00-17/4...
