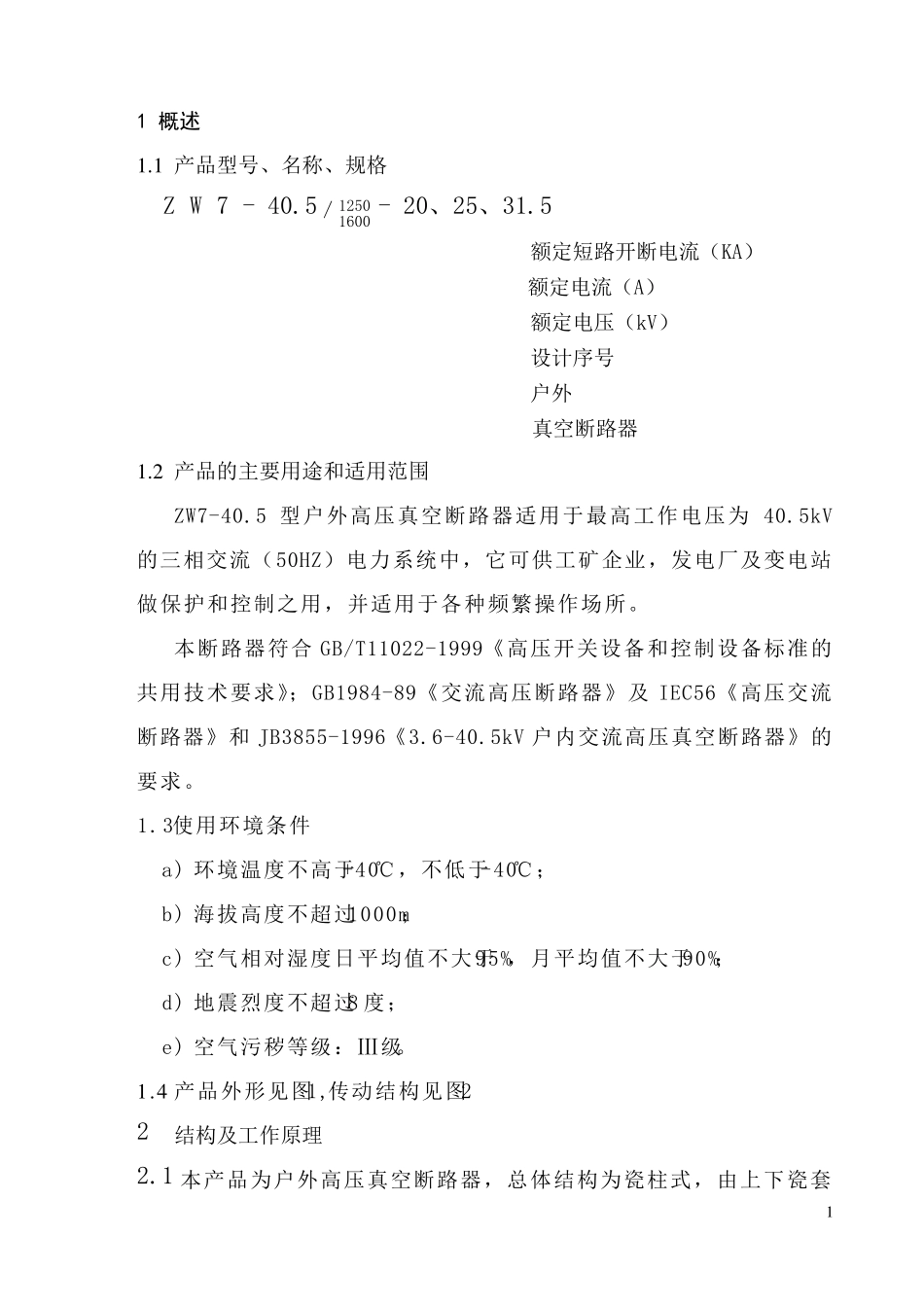

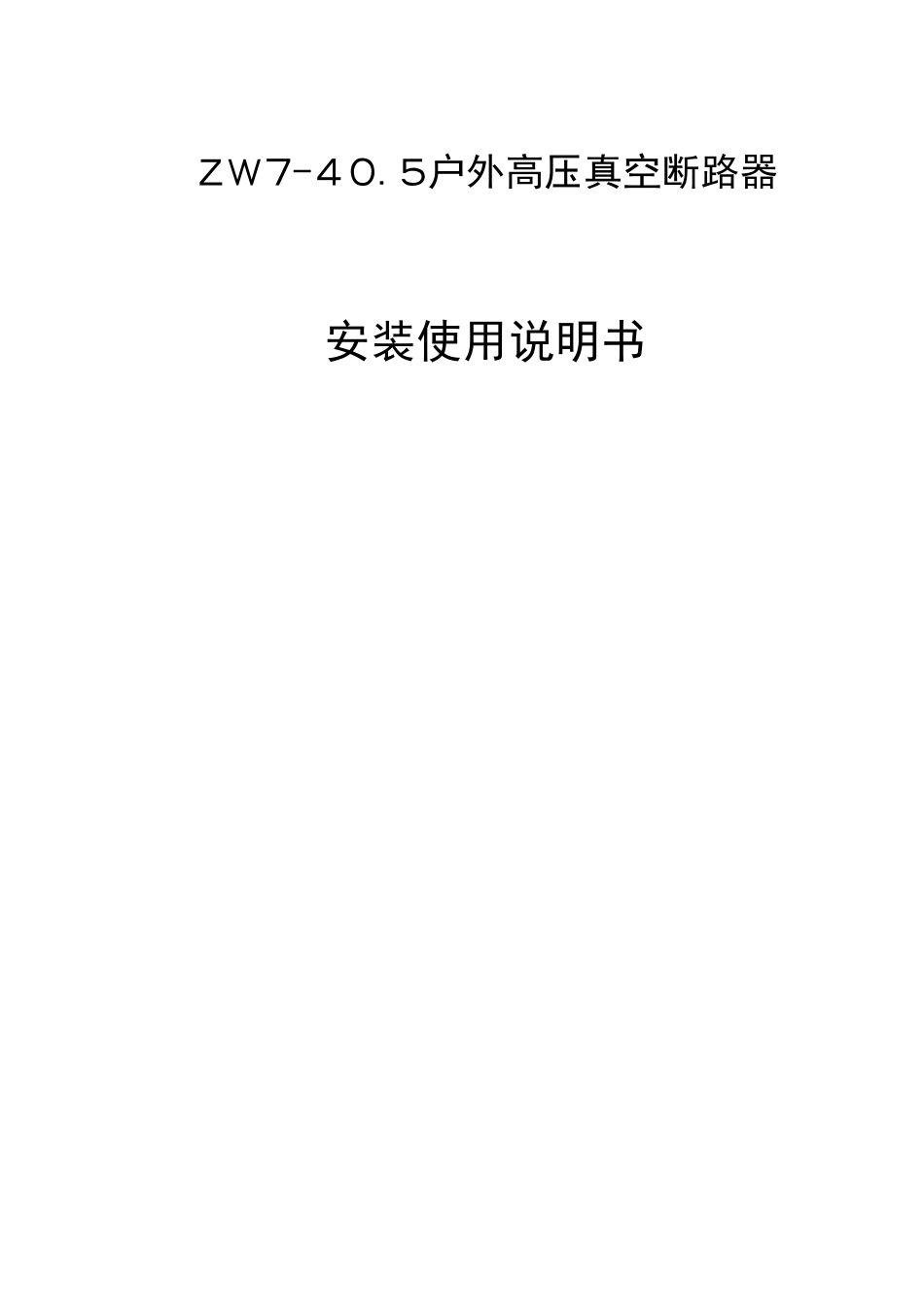

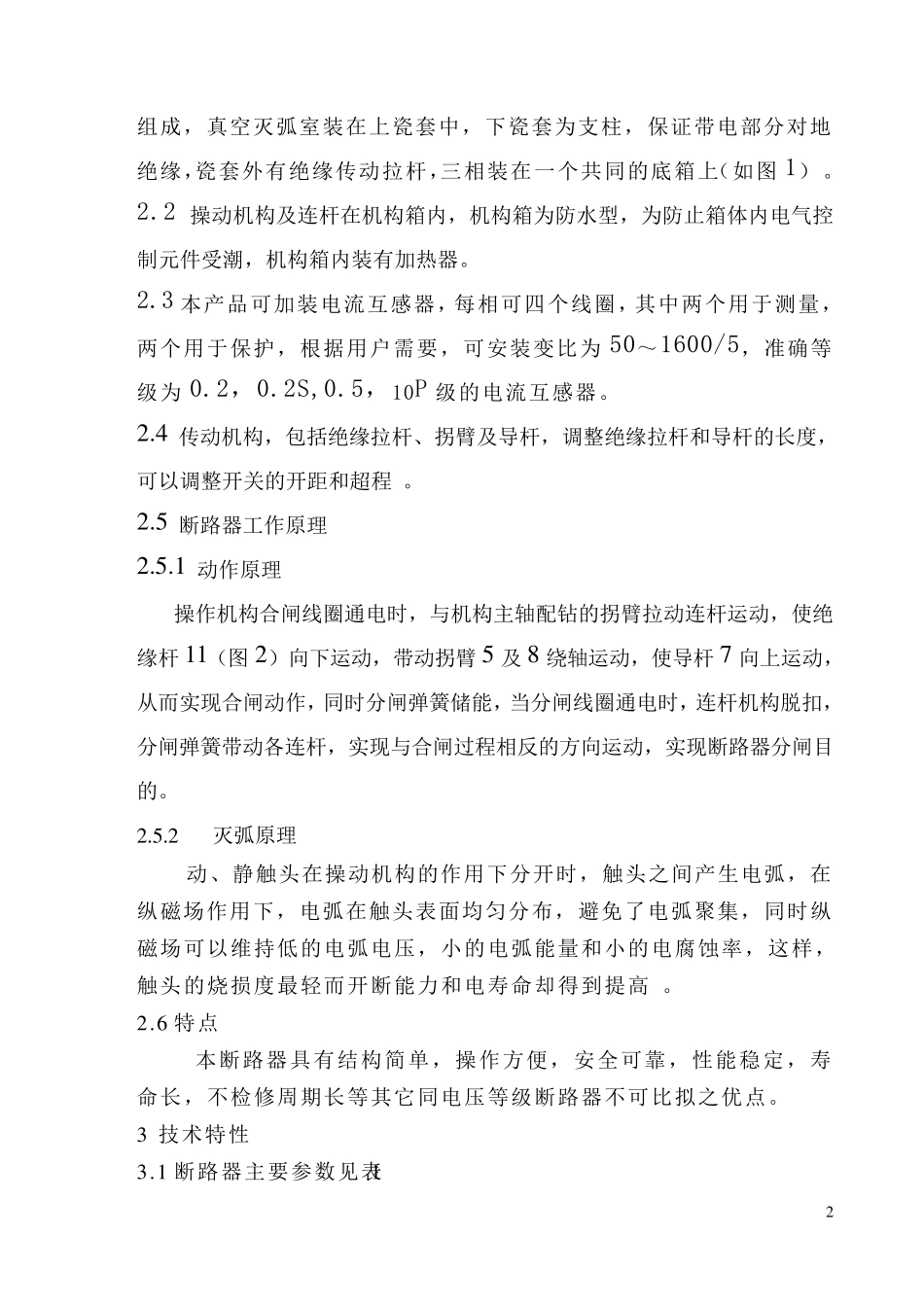

ZW7-40.5户外高压真空断路器 安装使用说明书 1 1 概述 1 .1 产品型号、名称、规格 Z W 7 - 40.5/12501600 - 20、25、31.5 额定短路开断电流(KA) 额定电流(A) 额定电压(kV) 设计序号 户外 真空断路器 1 .2 产品的主要用途和适用范围 ZW7-40.5 型户外高压真空断路器适用于最高工作电压为40.5kV的三相交流(50HZ)电力系统中,它可供工矿企业,发电厂及变电站做保护和控制之用,并适用于各种频繁操作场所。 本断路器符合GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》;GB1984-89《交流高压断路器》及IEC56《高压交流断路器》和JB3855-1996《3.6-40.5kV 户内交流高压真空断路器》的要求。 1.3使用环境条件 a) 环境温度不高于+40℃,不低于-40℃; b) 海拔高度不超过1000m; c) 空气相对湿度日平均值不大于95%,月平均值不大于90%; d) 地震烈度不超过8 度; e) 空气污秽等级:Ⅲ级 。 1 .4 产品外形见图1,传动结构见图2 2 结构及工作原理 2.1 本产品为户外高压真空断路器,总体结构为瓷柱式,由上下瓷套 2 组成,真空灭弧室装在上瓷套中,下瓷套为支柱,保证带电部分对地绝缘,瓷套外有绝缘传动拉杆,三相装在一个共同的底箱上(如图1) 。 2.2 操动机构及连杆在机构箱内,机构箱为防水型,为防止箱体内电气控制元件受潮,机构箱内装有加热器。 2.3 本产品可加装电流互感器,每相可四个线圈,其中两个用于测量,两个用于保护,根据用户需要,可安装变比为50~1600/5,准确等级为0.2,0.2S,0.5,10P 级的电流互感器。 2 .4 传动机构,包括绝缘拉杆、拐臂及导杆,调整绝缘拉杆和导杆的长度,可以调整开关的开距和超程 。 2 .5 断路器工作原理 2 .5 .1 动作原理 操作机构合闸线圈通电时,与机构主轴配钻的拐臂拉动连杆运动,使绝缘杆1 1 (图2 )向下运动,带动拐臂 5 及8 绕轴运动,使导杆7 向上运动,从而实现合闸动作,同时分闸弹簧储能,当分闸线圈通电时,连杆机构脱扣,分闸弹簧带动各连杆,实现与合闸过程相反的方向运动,实现断路器分闸目的。 2 .5 .2 灭弧原理 动、静触头在操动机构的作用下分开时,触头之间产生电弧,在纵磁场 作用下,电弧在触头表 面 均 匀 分布 ,避 免 了 电弧聚 集 ,同时纵磁场 可以维 持 低 的电弧电压 ,小 的电弧能量和小 的电腐 蚀 率 ,这 样 ,触头的烧 损 度最 轻 而开...
