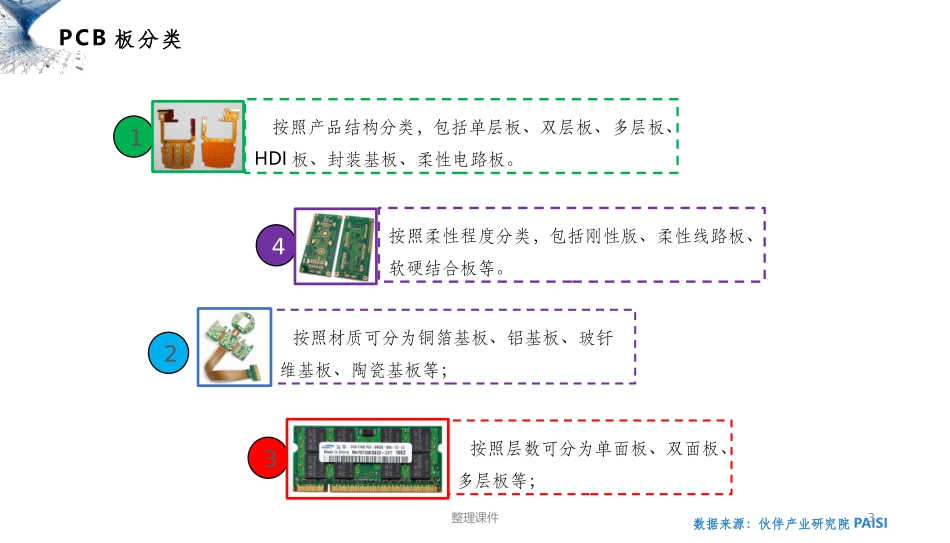

整理课件中国智造产业智库伙伴产业研究院中国战略新兴产业发展图谱系列：PCB板1整理课件中国智造产业智库PCB板技术定义伙伴产业研究院印制线路板（PrintedCircuitBoard，简称PCB）是在通用基材上按预定设计形成点间连接及印制组件的印制板。PCB产品的主要功能是使各种电子零组件形成预定电路的连接，起到中继传输的作用。2整理课件中国智造产业智库PCB板分类伙伴产业研究院按照层数可分为单面板、双面板、多层板等；按照产品结构分类，包括单层板、双层板、多层板、HDI板、封装基板、柔性电路板。13按照柔性程度分类，包括刚性版、柔性线路板、软硬结合板等。2按照材质可分为铜箔基板、铝基板、玻钎维基板、陶瓷基板等；4数据来源：伙伴产业研究院PAISI3整理课件中国智造产业智库高多层板、柔性线路板（FPC）及软硬结合板应用领域广伙伴产业研究院产品类别工艺特点主要应用领域高多层板高多层板一般层数大于18层，厚度小于100mil，最小线宽/最小走线安全间距为0.075mm/0.075mm，纵横比大于12:1。PCB层数越多，越有利于实现信号的快速传输，提高数据处理性能多层PCB通常用于高速、高性能的系统，广泛用于服务器的线卡、背板，高端路由器、存储器、基站及超级计算机等领域柔性线路板柔性电路板又称“软板”，是用柔性的绝缘基材制成的印刷电路。柔性电路板是满足电子产品小型化和移动要求的惟一解决方法。可以自由弯曲、卷绕、折叠，可以承受数百万次的动态弯曲而不损坏导线，可依照空间布局要求任意安排，并在三维空间任意移动和伸缩。柔性电路板适用电子产品向高密度、小型化、高可靠方向发展的需要，应用终端已从手机、平板电脑扩展到当下火热的指纹识别模组、摄像头模组、车载设备、VR、无人机、触控屏等领域软硬结合板软硬结合板为柔性线路板与硬性线路板经过压合等工序，按相关工艺要求组合在一起，形成的具有FPC特性与PCB特性的线路板，可以用于一些有特殊要求的产品之中，既有一定的挠性区域，也有一定的刚性区域。但软硬结合板生产工序繁多，生产难度大，良品率较低，所投物料、人力较多，因此，其价格比较贵，生产周期比较长。工业应用：工业、军事、医疗等高附加值领域；手机：手机的转折处、影像模块、按键及射频模块等；消费电子：DSC与DV等；汽车：车用视讯系统屏幕和操控盘的连接、侧边车门上音响或功能键的操作连接、倒车雷达影像系统、传感器等。近年来汽车电子以及新能源汽车市场迅速扩大，相应地也带动车用PCB市场持续增长上。数据来源：伙伴产业研究院PAISI4整理课件中国智造产业智库2017年中国封装基板占比2.6%，远低于全球平均12%伙伴产业研究院单/双层板;Series1;14.1%多层板;Series1;37.4%HDI板;Series1;14.6%柔性电路板;Series1;21.9%封装基板;Series1;12.0%单/双层板;Series1;18.9%多层板;Series1;44.8%HDI板;Series1;17.2%柔性电路板;Series1;16.5%封装基板;Series1;2.6%受技术限制影响，中国在技术含量最高的封装基板占比很少，而内资厂商中仅有深南电路、兴森科技和珠海越亚等企业能够生产。2017年中国各PCB结构占比2017年全球各PCB结构占比数据来源：伙伴产业研究院PAISI5整理课件中国智造产业智库PCB板适用领域分析伙伴产业研究院PCB应用领域终端产品举例通信通信基站、无线路由器、雷达、远程视频系统等消费电子手机、平板、照相机、录像机、学习机、智能手表等汽车电子LED车灯、车载显示器、控制仪表板、断路开关系统、车载音箱、车载雷达等计算机系列磁盘驱动器、传输线、笔记本、打印机、显示器、主板等医疗设备测试仪器、电振发生器、医疗机械、超声波探头等航空航天人造卫星、测试仪、雷达系统、无线电通讯、电子屏蔽系统、飞机发动机系统等其他LED应用终端、家用电器、高端装备、电工仪器设备、电工装备、智能设备等数据来源：伙伴产业研究院PAISI6整理课件中国智造产业智库PCB板应用领域分析伙伴产业研究院通信;中国;25%计算机;中国;13%消费电子;中国;16%汽车电子;中国;20%工控医疗;中国;11%航空航天;中国;6%其他;中国;9%通信;全球;28%计算机;全球;26%消费电子;全球;14%汽车电子;全球;9%工控医疗;全球;7%航空航天;全球;5%其他;全球;12%2017年...
