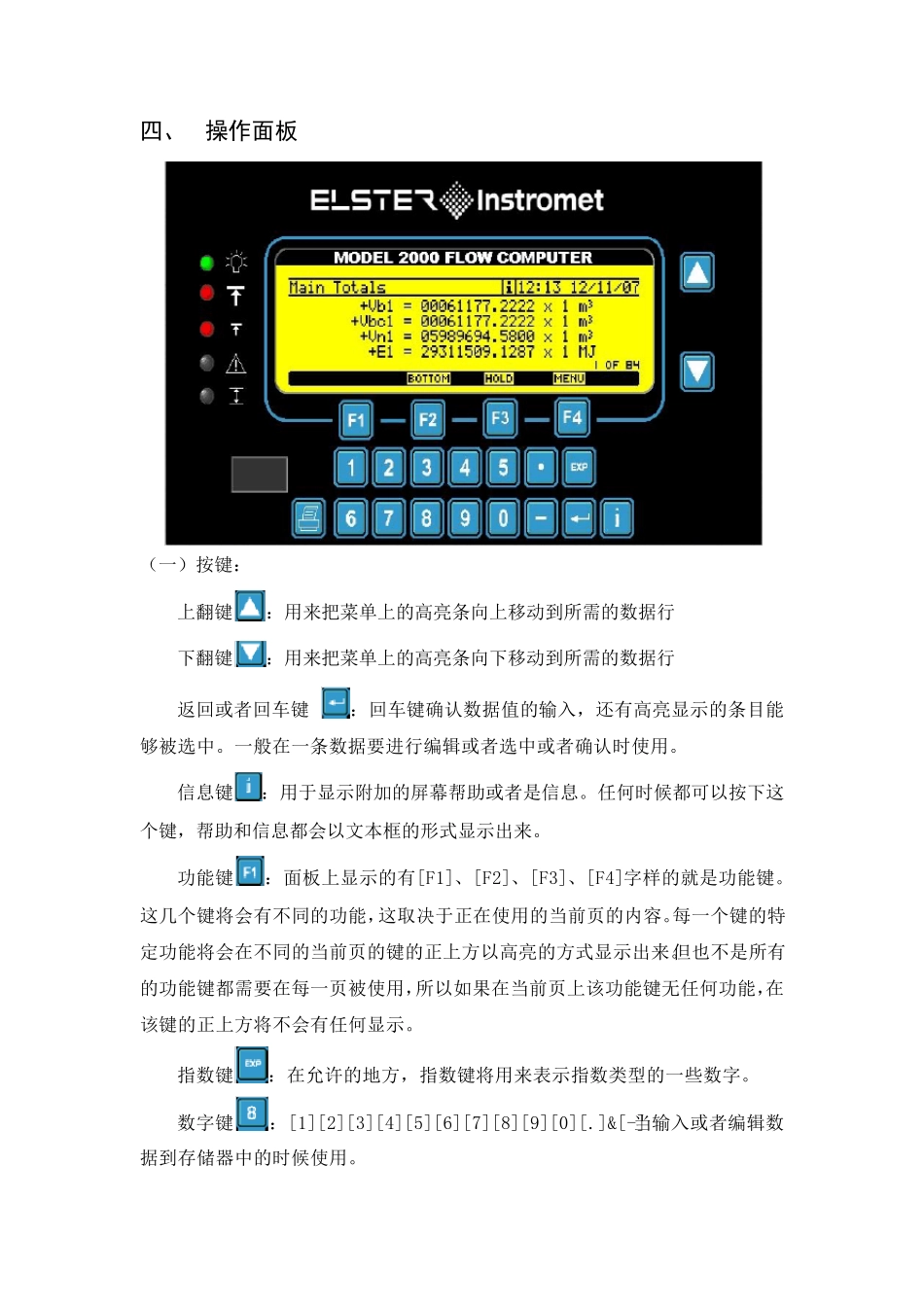

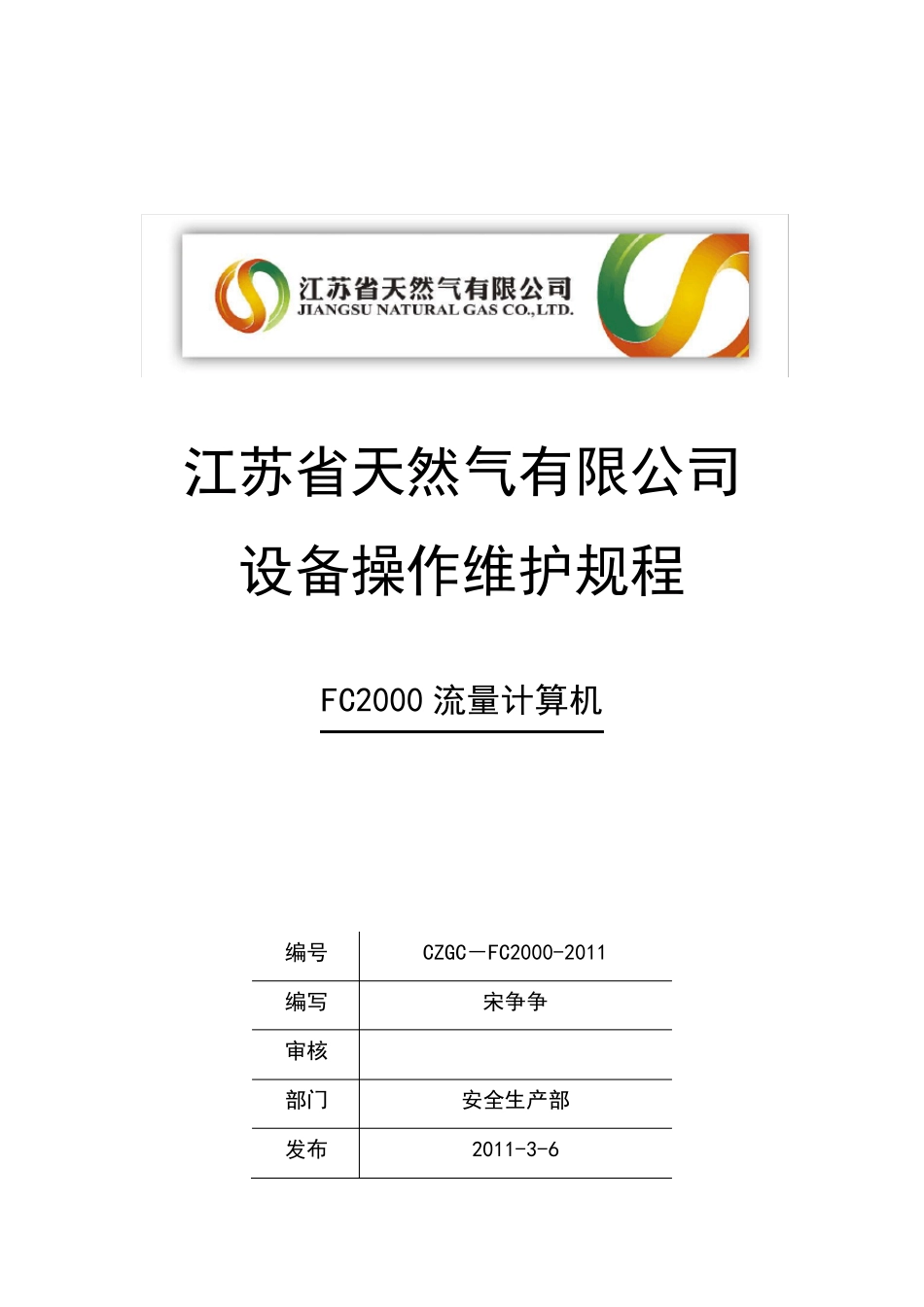

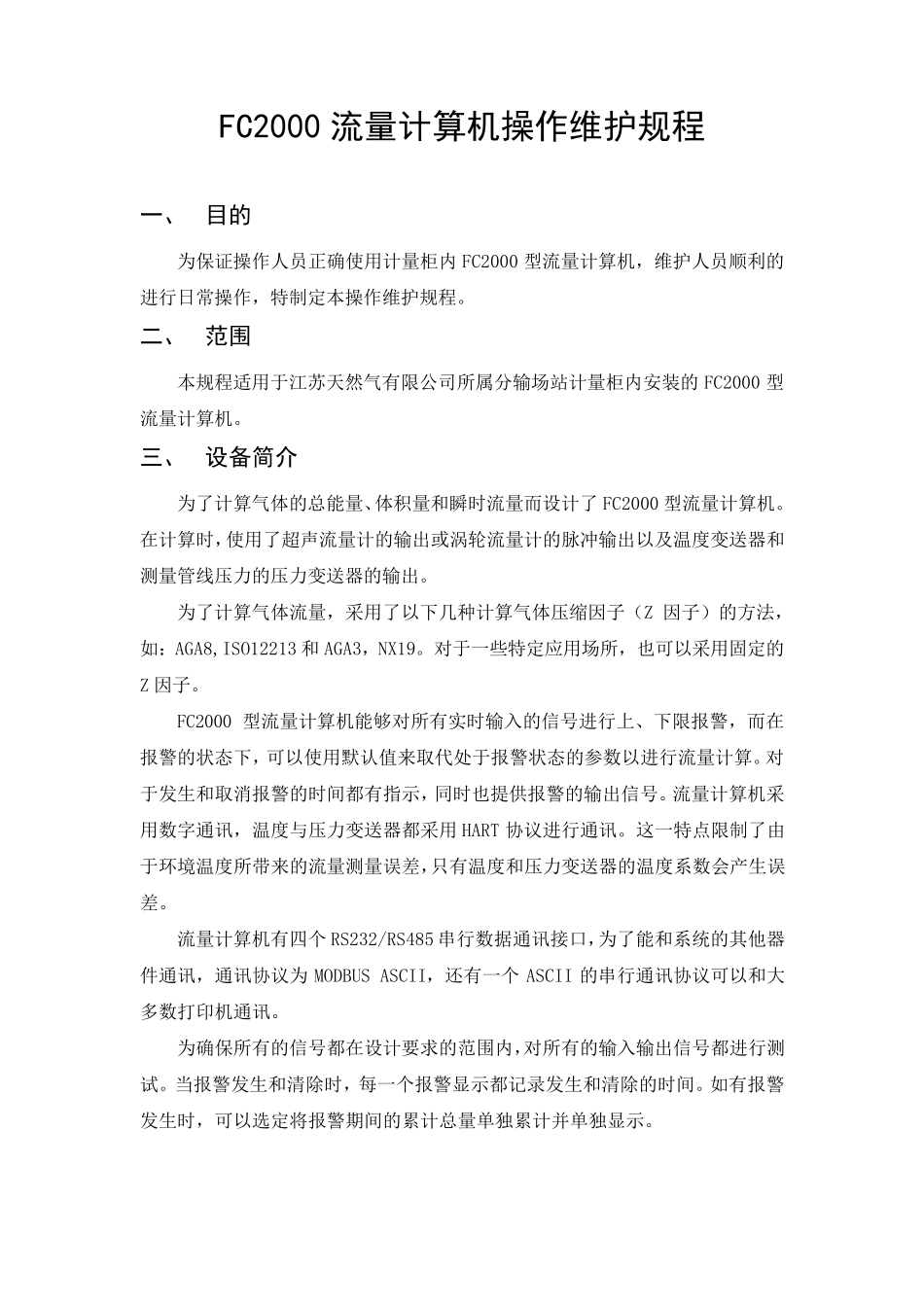

江苏省天然气有限公司 设备操作维护规程 FC2000 流量计算机 编号 CZGC－FC2000-2011 编写 宋争争 审核 部门 安全生产部 发布 2011-3-6 FC2000 流量计算机操作维护规程 一、 目的 为保证操作人员正确使用计量柜内FC2000 型流量计算机，维护人员顺利的进行日常操作，特制定本操作维护规程。 二、 范围 本规程适用于江苏天然气有限公司所属分输场站计量柜内安装的FC2000 型流量计算机。 三、 设备简介 为了计算气体的总能量、体积量和瞬时流量而设计了FC2000 型流量计算机。在计算时，使用了超声流量计的输出或涡轮流量计的脉冲输出以及温度变送器和测量管线压力的压力变送器的输出。 为了计算气体流量，采用了以下几种计算气体压缩因子（Z 因子）的方法，如：AGA8,ISO12213 和 AGA3，NX19。对于一些特定应用场所，也可以采用固定的Z 因子。 FC2000 型流量计算机能够对所有实时输入的信号进行上、下限报警，而在报警的状态下，可以使用默认值来取代处于报警状态的参数以进行流量计算。对于发生和取消报警的时间都有指示，同时也提供报警的输出信号。流量计算机采用数字通讯，温度与压力变送器都采用HART 协议进行通讯。这一特点限制了由于环境温度所带来的流量测量误差，只有温度和压力变送器的温度系数会产生误差。 流量计算机有四个RS232/RS485 串行数据通讯接口，为了能和系统 的其 他 器件 通讯，通讯协议为MODBUS ASCII，还 有一个ASCII 的串行通讯协议可以和大多 数打 印 机通讯。 为确保所有的信号都在设计要 求 的范 围 内，对所有的输入输出信号都进行测试 。当 报警发生和清 除 时，每 一个报警显 示都记 录 发生和清 除 的时间。如有报警发生时，可以选 定将 报警期 间的累 计总量单 独 累 计并 单 独 显 示。 四、 操作面板 （一）按键： 上翻键：用来把菜单上的高亮条向上移动到所需的数据行 下翻键：用来把菜单上的高亮条向下移动到所需的数据行 返回或者回车键 ：回车键确认数据值的输入，还有高亮显示的条目能够被选中。一般在一条数据要进行编辑或者选中或者确认时使用。 信息键：用于显示附加的屏幕帮助或者是信息。任何时候都可以按下这个键，帮助和信息都会以文本框的形式显示出来。 功能键：面板上显示的有[F1]、[F2]、[F3]、[F4]字样的就是功能键。这几个键将会有不同的功能，这取决于正在使用的当前页的内容。每一个键的特定功能将会在不同...
