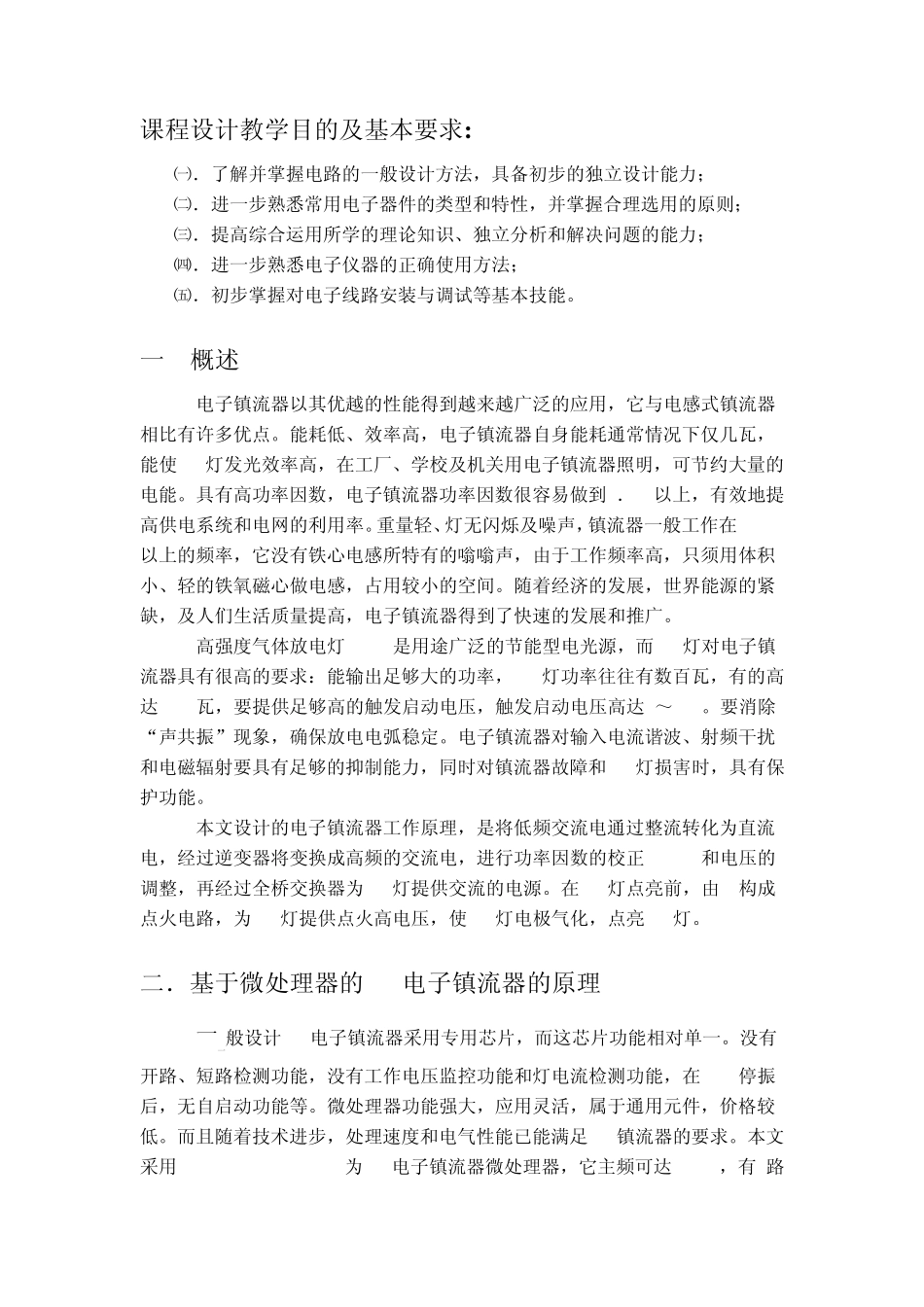

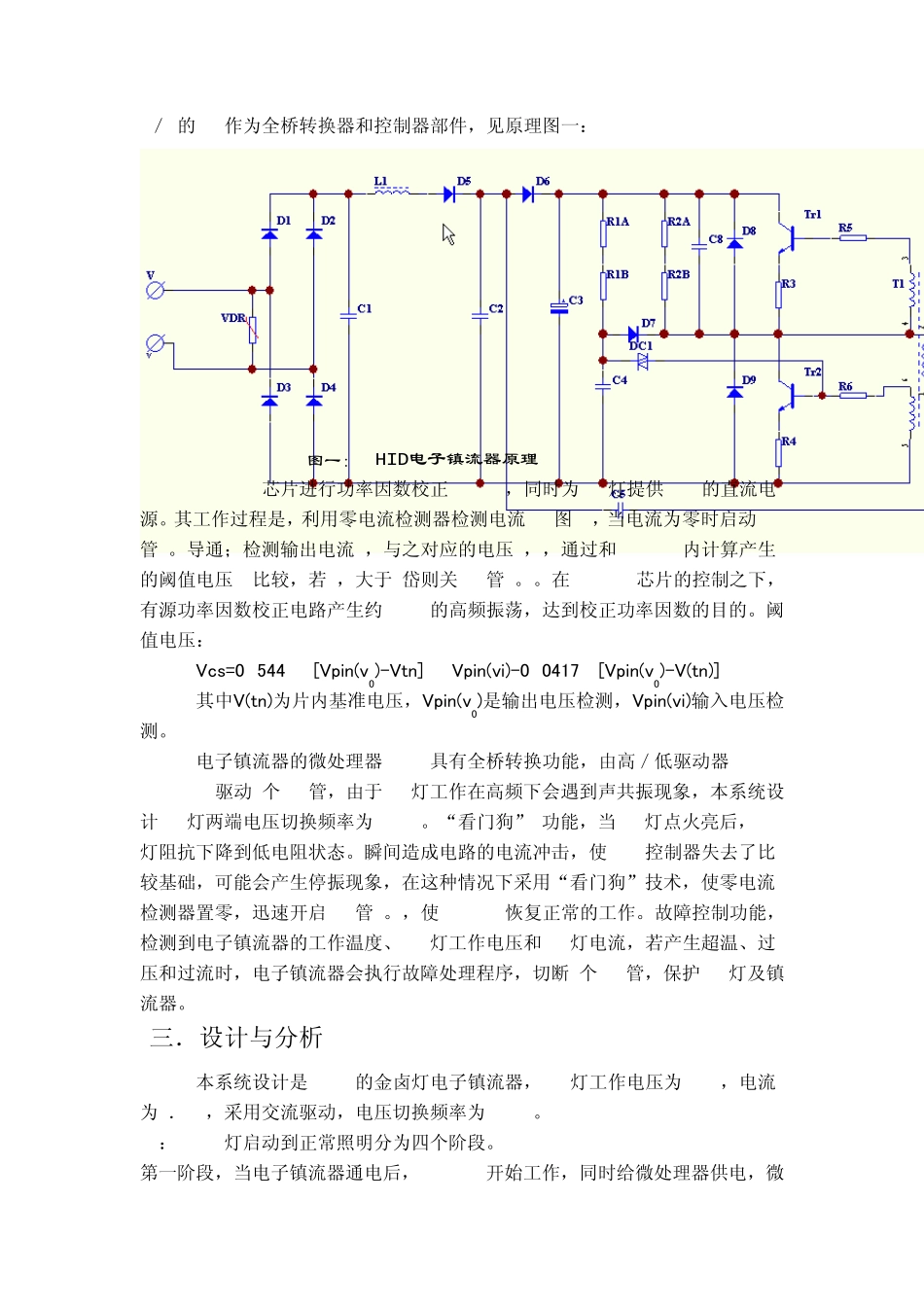

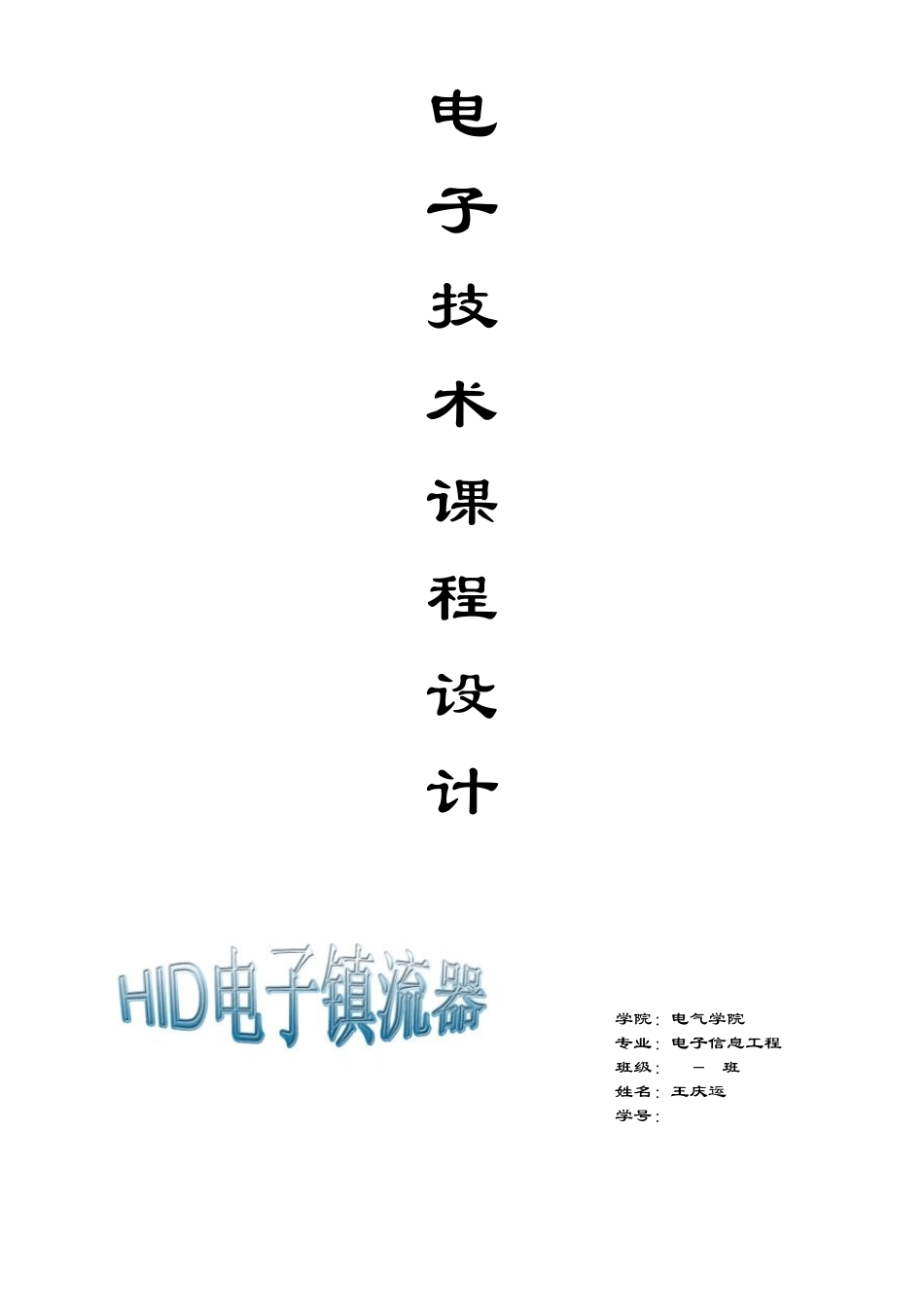

电 子 技 术 课 程 设 计 学院：电气学院 专业：电子信息工程 班级：04－1班 姓名：王庆运 学号：0401030116 课程设计教学目的及基本要求: ㈠．了解并掌握电路的一般设计方法，具备初步的独立设计能力； ㈡．进一步熟悉常用电子器件的类型和特性，并掌握合理选用的原则； ㈢．提高综合运用所学的理论知识、独立分析和解决问题的能力； ㈣．进一步熟悉电子仪器的正确使用方法； ㈤．初步掌握对电子线路安装与调试等基本技能。 一. 概述 电子镇流器以其优越的性能得到越来越广泛的应用，它与电感式镇流器相比有许多优点。能耗低、效率高，电子镇流器自身能耗通常情况下仅几瓦，能使HID灯发光效率高，在工厂、学校及机关用电子镇流器照明，可节约大量的电能。具有高功率因数，电子镇流器功率因数很容易做到0．95以上，有效地提高供电系统和电网的利用率。重量轻、灯无闪烁及噪声，镇流器一般工作在20kHz以上的频率，它没有铁心电感所特有的嗡嗡声，由于工作频率高，只须用体积小、轻的铁氧磁心做电感，占用较小的空间。随着经济的发展，世界能源的紧缺，及人们生活质量提高，电子镇流器得到了快速的发展和推广。 高强度气体放电灯(HID)是用途广泛的节能型电光源，而HID灯对电子镇流器具有很高的要求：能输出足够大的功率，HID灯功率往往有数百瓦，有的高达1000瓦，要提供足够高的触发启动电压，触发启动电压高达4～5kV。要消除“声共振”现象，确保放电电弧稳定。电子镇流器对输入电流谐波、射频干扰和电磁辐射要具有足够的抑制能力，同时对镇流器故障和HID灯损害时，具有保护功能。 本文设计的电子镇流器工作原理，是将低频交流电通过整流转化为直流电，经过逆变器将变换成高频的交流电，进行功率因数的校正(APFC)和电压的调整，再经过全桥交换器为HID灯提供交流的电源。在HID灯点亮前，由Lc构成点火电路，为HID灯提供点火高电压，使HID灯电极气化，点亮HID灯。 二．基于微处理器的HID电子镇流器的原理 一一般设计HID电子镇流器采用专用芯片，而这芯片功能相对单一。没有开路、短路检测功能，没有工作电压监控功能和灯电流检测功能，在APFC停振后，无自启动功能等。微处理器功能强大，应用灵活，属于通用元件，价格较低。而且随着技术进步，处理速度和电气性能已能满足HID镇流器的要求。本文采用Microehip Piel6F71为HID电子镇流器微处理器，它主频可达20MHz，有4路A／D的MCU作为全桥转换器和控制器部件，见原理图一： 图...
